垂直両面受光型太陽光発電設置システム: 土地利用率を 30% 向上させる秘密

土地効率が太陽光発電プロジェクトにとって重要な KPI となっている理由

世界的な太陽光発電の導入が加速するにつれて、事業規模、商業、分散型エネルギー プロジェクト全体で、次の 1 つの制約がますます重要になってきています。土地の利用可能性。ヨーロッパ、日本、東南アジアなどの人口密度の高い地域では、土地の価格が高騰し、許可がより複雑になり、農業、インフラ、都市開発などの土地利用の優先順位の競合が激化しています。

開発者、EPC 請負業者、資産所有者にとって、問題はもはや、単にエネルギー量だけではありません。太陽系生産することはできますが、そのエネルギーを単位土地あたりどれだけ効率的に生成できるか。このシフトにより上昇した土地利用効率 太陽光発電LCOE (均等化エネルギーコスト) やシステム収量などの従来の指標と並ぶ中核的なパフォーマンス指標として使用されます。

従来の地上設置システムは、通常、(北半球の) 南向きに傾斜したアレイで設計されており、行間のシェーディングを防ぐために行間に十分な間隔を空ける必要があります。この構成では、ピーク時の放射照度の捕捉が最大化されますが、本質的に土地利用が制限されます。その結果、プロジェクトの土地の大部分が十分に活用されていないままになっています。

この課題に対処するために、新世代の取り付けソリューションが注目を集めています。垂直両面受光型太陽光発電設置システム。このシステムは、モジュールの方向性を再考し、両面受光技術を活用することにより、陸上二重利用を可能にしながらエネルギー密度を高めるための魅力的なアプローチを提供します。

この包括的なガイドでは、垂直両面受光型太陽光発電設置システムがどのように機能するのか、なぜ土地利用率を最大 30% 向上させることができるのか、農業、産業、インフラ統合型太陽光発電プロジェクト全体でどのように新たな機会を生み出すのかを探っていきます。

垂直両面受光型太陽光発電架台システムとは何ですか?

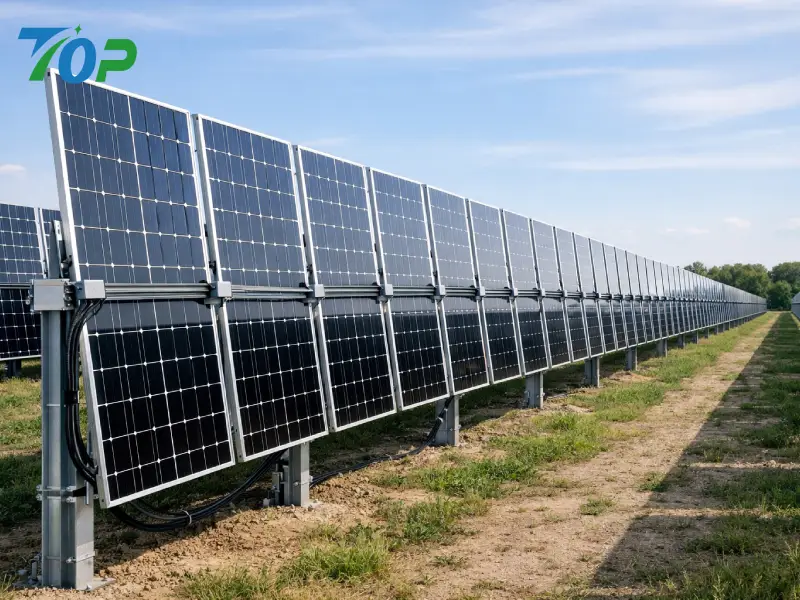

A 垂直両面受光型太陽光発電設置システムは革新的な太陽光発電 (PV) 構造であり、太陽電池モジュールが固定傾斜角ではなく垂直方向 (通常は東西軸に沿って整列) で設置されます。この構成により、両面モジュールの両面が一日中太陽光を捉えることができ、直接放射と反射放射の両方からエネルギーを生成できます。

単一の最適な傾斜角を優先する従来のシステムとは異なり、垂直ソーラーパネル取り付け構造は最大化に重点を置いています。土地面積あたりの総エネルギー収量パネルごとのピーク出力ではなく、これにより、土地に制約のある環境で特に効果を発揮します。

垂直太陽光発電設置システムのコアコンポーネント

典型的な両面受光型太陽光発電設置構造垂直構成には次のコンポーネントが含まれます。

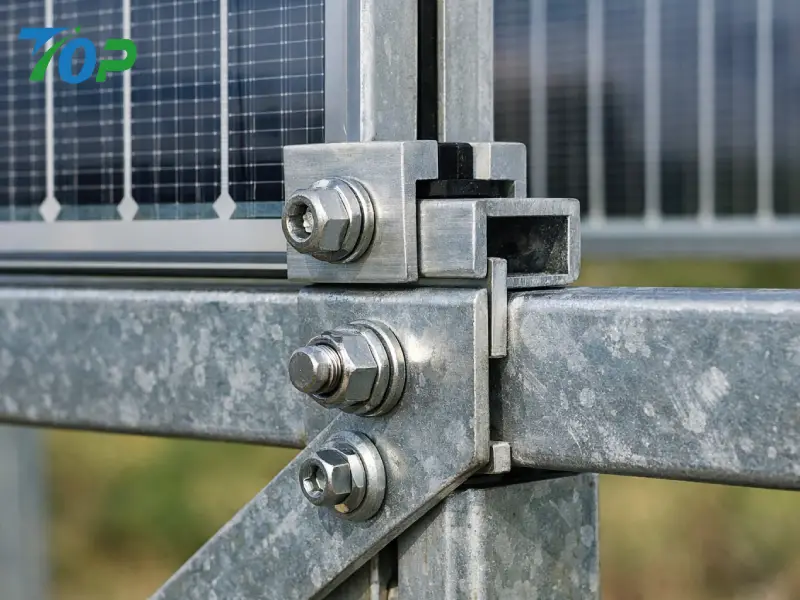

• サポートコラム:通常は亜鉛メッキ鋼板またはアルミニウムで作られ、風荷重や環境ストレスに耐えるように設計されています。
• モジュールクランプ:背面の露出を妨げることなく両面モジュールを固定する専用のクランプ。
• 財団システム:土壌条件に応じて、打ち込み杭、地面ネジ、コンクリート基礎などのオプションがあります。
• 電気統合:最適化されたケーブルルーティングにより、シェーディングを最小限に抑え、システムの安全性を確保します。
• 間隔設計:傾斜システムに比べて列間隔が狭くなり、土地利用効率の向上に貢献します。

多くのアプリケーションでは、垂直システムも統合されています。ソーラーフェンスシステム設計は、境界のセキュリティとエネルギー生成などの二重の目的を果たします。この二重の機能により、価値提案がさらに強化されます。

両面フェイシャル技術: 重要な実現要因

垂直システムの有効性は、両面受光型太陽光発電モジュールに大きく依存しています。片面パネルとは異なり、両面モジュールは前面と背面の両方で太陽光を捉えることができるため、総エネルギー出力が増加します。リア側ゲインは、グランド アルベド、モジュールの高さ、列間の間隔などの要因に影響されます。

研究によると、環境条件に応じて、両面受光モジュールは従来のモジュールと比較して 5% ～ 30% 追加のエネルギーを供給できることが示されています (Cuevas et al., 2019)。垂直取り付けと組み合わせると、東西のバランスが保たれるため、この利点はさらに顕著になります。

垂直二面システムが土地利用率を 30% 向上させる方法

垂直二面システムの最も魅力的な利点の 1 つは、土地利用効率を大幅に向上できることです。正確な割合はプロジェクトの設計や場所によって異なりますが、多くの設置では最大で土地利用率が 30% 向上従来の傾斜システムと比較して。

この改善は、構造設計、エネルギー分配、空間最適化の組み合わせによって実現されます。

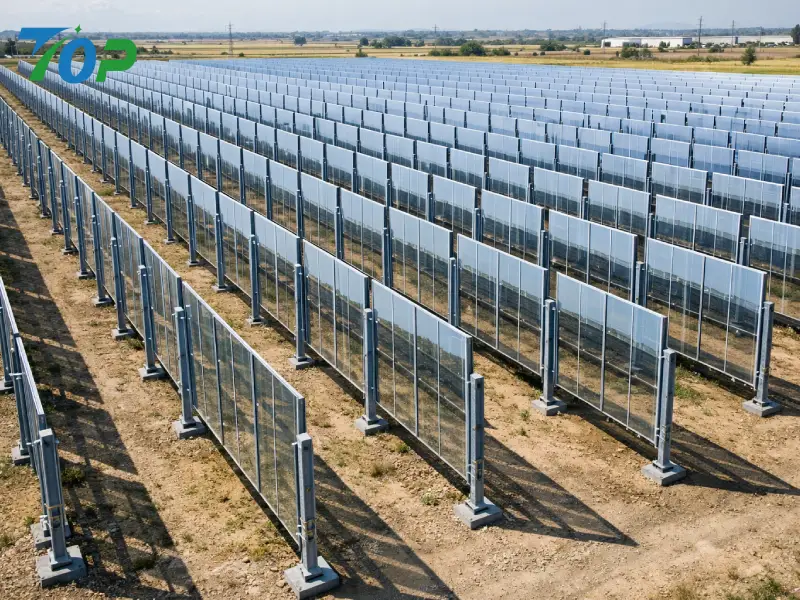

行間隔の縮小とコンパクトなレイアウト

従来の傾斜システムでは、特に太陽が空の低い位置にある冬季には、日陰を避けるために列間に十分な間隔が必要です。この間隔は、土地利用全体のかなりの部分を占める可能性があります。

対照的に、垂直ソーラーパネル取り付けシステムは、直立した向きであるため、列間のシェーディングが最小限に抑えられます。その結果、エネルギーを大幅に損失することなく、列をより近くに配置することができます。これにより、開発者は同じ敷地内にさらに多くの容量を設置できるようになります。

東西エネルギー生成プロファイル

垂直システムは通常、東西軸に沿って配向されており、モジュールが午前と午後の両方の時間帯に太陽光を捉えることができます。これにより、正午にピークとなる従来のシステムと比較して、より均等に分散された発電曲線が得られます。

より広い発電ウィンドウにより、グリッドの互換性が強化されるだけでなく、単位土地あたりのエネルギー密度も向上します。この特性は、使用時間に応じて電力料金が設定される市場で特に価値があります。

最小化された地上被覆率の制約

の地表面被覆率 (GCR)は太陽光発電プロジェクトの設計における重要なパラメータであり、総土地面積に対するモジュール面積の比率を表します。垂直システムは、パフォーマンスを損なうことなく、より効果的な GCR を可能にし、それによって特定のサイト内の総設置容量を増加させます。

従来の傾斜システムとの比較

利点をよりよく理解するには、次の比較を検討してください。

• 土地利用:垂直システムでは必要なスペースが少なくなり、より高い容量密度が可能になります。
• エネルギープロファイル:正午のピークと比較して、1 日を通してよりバランスの取れた出力。
• メンテナンスアクセス:直立構造により列間のアクセスが容易になります。
• 粉塵の蓄積:縦置きなので汚れが軽減されます。

従来のシステムはパネルあたりわずかに高いピーク効率を達成する可能性がありますが、多くの場合、垂直両面受光システムの方が優れたパフォーマンスを発揮します。ヘクタールあたりに生成される総エネルギー、これは、土地に制約のあるプロジェクトではより関連性の高い指標です。

垂直型システムが最大の価値を発揮する主要なアプリケーション シナリオ

垂直両面受光型太陽光発電設置システムは柔軟性があるため、幅広い用途に適しています。ただし、その利点は、土地効率、デュアルユース機能、および運用の柔軟性が重要なシナリオで特に顕著になります。

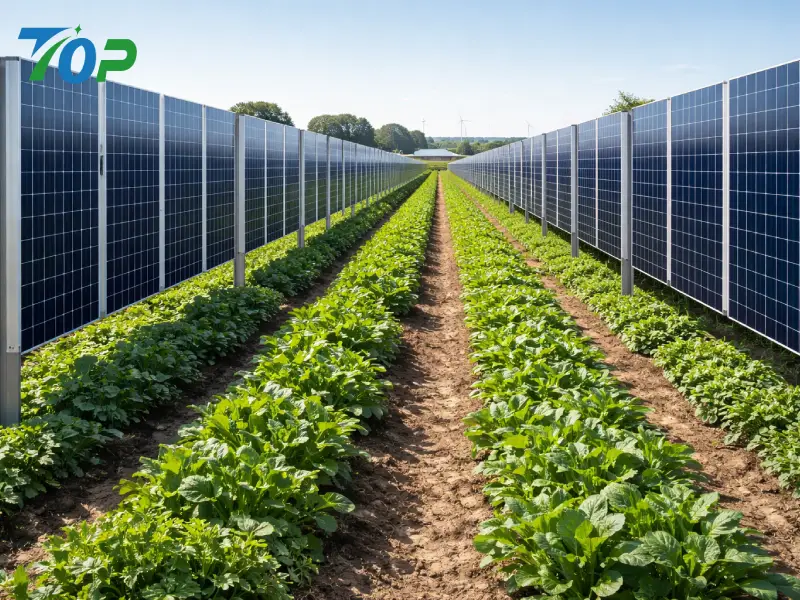

アグリボルタティクス: 土地の二重利用を可能にする

アグリボルタティクス農業と太陽エネルギー生産の統合は、再生可能エネルギー分野で最も急速に成長している分野の 1 つです。垂直システムは、占有する地上スペースが最小限で、列の間の作物に太陽光が届くため、この用途に特に適しています。

大きな影を落とす可能性がある傾斜システムとは異なり、垂直設置では、一日中変化する狭い陰影パターンが作成されます。この動的なシェーディングは、熱ストレスと水の蒸発を軽減することにより、特定の作物に利益をもたらすことさえあります (Barron-Gafford et al., 2019)。

エネルギー生成と農業生産性を組み合わせることで、垂直システムにより、土地所有者は主な土地利用を犠牲にすることなく、より高い全体的な収益を達成できるようになります。

産業用および商業用ソーラーフェンスシステム

工業団地、物流センター、インフラプロジェクトでは、エネルギー生産ではなく、周囲のフェンスのために土地が割り当てられることがよくあります。あソーラーフェンスシステムこの受動的な境界を能動的なエネルギー資産に変換します。

垂直両面取り付け構造はフェンス システムに直接統合でき、以下を提供します。

• 境界セキュリティ
• 発電
• 効率的な土地活用

このアプローチは、屋上のスペースが限られている施設や厳しい土地利用規制がある施設にとって特に魅力的です。

土地代の高い地域

地価が高く、スペースが限られている市場では、平方メートルあたりのエネルギー出力を最大化することが不可欠です。垂直システムは、追加の土地取得を必要とせずに設置密度を高めることにより、実用的なソリューションを提供します。

そのため、以下の用途に最適です。

• 都市および都市近郊の太陽光発電プロジェクト
• インフラコリドー（道路、鉄道）
• 商業・工業地帯

土地不足が太陽光発電プロジェクトの経済性を形成し続ける中、垂直両面受光システムはニッチな代替手段ではなく、主流のソリューションとなる位置にあります。

ROI 分析: 垂直両面受光型太陽光発電には価値があるか?

太陽光発電への投資を評価する意思決定者にとって、技術革新だけでは十分ではありません。最終的には財務パフォーマンスがプロジェクトの実行可能性を決定します。の垂直両面受光型太陽光発電設置システム従来のシステムと比較して異なる経済モデルを提示しており、パネル効率の最大化からパネル効率の最大化に焦点が移っています。単位土地あたりのエネルギー出力.

価値を適切に評価するには、資本支出 (CAPEX)、運営支出 (OPEX)、エネルギー収量、および IRR や回収期間などの長期収益指標を含む複数の財務側面を評価することが不可欠です。

設備投資と土地コストのトレードオフ

垂直システムは、風荷重の増加に対応する強化設計のため、構造コストが若干高くなる可能性があり、特殊な取り付けコンポーネントが必要になります。ただし、このコストの増加は、土地の取得や賃貸の大幅な節約によって相殺されることがよくあります。

高コスト地域では、土地が総プロジェクトコストの 20% ～ 40% を占める可能性があります (国際再生可能エネルギー機関 [IRENA]、2022 年)。改善することで土地利用効率 太陽光発電、開発者は、設置容量を維持または増加しながら、必要な土地面積を削減できます。

この変化により、有利なコスト バランスが生まれます。

• 構造投資の増加
• 土地取得コストの削減
• ヘクタールあたりの収益密度の向上

エネルギー収量と両面利得

垂直システムは、最適に傾斜したシステムと比較して、ピーク出力がわずかに低くなりますが、年間総発電量は、両面受光量と発電期間の延長により、競争力のあるものになる可能性があります。

両面受光モジュールは、地面の反射率 (アルベド)、設置高さ、システム設計に応じて、10% から 25% の範囲のエネルギー利得を達成できます (Cuevas et al., 2019)。垂直構成は、一日を通して東と西の両方から太陽光を取り込むことで、これをさらに強化します。

これにより、次のことが起こります。

• より安定した毎日の発電曲線
• 朝と夕方の需要ピークに合わせて調整する
• 一部のシナリオにおけるエネルギー貯蔵への依存度の低減

運用コストの利点

垂直ソーラー パネル取り付けシステムには、OPEX の削減に貢献する運用上の利点がいくつかあります。

• 汚れの軽減:垂直パネルにはホコリやゴミがたまりにくく、掃除の頻度が下がります。
• アクセシビリティの向上:列間のメンテナンスアクセスが容易になり、労働時間が削減されます。
• 積雪荷重の影響を軽減:寒い気候では、雪は垂直パネルに積もりません。

これらの要因により、長期的なメンテナンスコストが大幅に削減され、プロジェクト全体の収益性が向上します。

IRR と回収期間の考慮事項

投資収益率を評価する場合、垂直二面システムは土地に制約のあるシナリオで競争力のある、または優れた IRR を示すことがよくあります。正確な数値は地域やプロジェクトの設計によって異なりますが、主な要因としては次のようなものがあります。

• 陸上ユニットあたりの設置容量の増加
• 二重用途の収益源 (例: 農業 + エネルギー)
• 土地賃貸料の削減

多くの場合、初期設備投資が多少高くても、土地の生産性が向上するため回収期間は短縮されます。

垂直ソーラーマウントを選択する前のエンジニアリング上の考慮事項

を選択する両面受光型太陽光発電設置構造垂直構成では、慎重なエンジニアリング分析が必要です。従来のシステムとは異なり、垂直設置は環境の力にさらされるため、構造的完全性と電気的性能の両方を最適化する必要があります。

風荷重と構造安定性

垂直パネルは風向に対して垂直な表面積が大きくなるため、風荷重が重要な設計要素になります。構造エンジニアは以下を考慮する必要があります。

• 地域の風速と突風状況
• 地形のカテゴリと露出
• 動的負荷係数

長期的なシステムの信頼性を確保するには、高度なシミュレーション ツールと国際標準 (ユーロコードや ASCE など) への準拠が不可欠です。

財団の選択

基礎の選択は、土壌の状態、プロジェクトの規模、設置環境によって異なります。一般的なオプションは次のとおりです。

• 打ち込まれた杭:適切な土壌条件に合わせて費用対効果が高く、迅速な設置が可能
• アースネジ:環境破壊を最小限に抑えるのに最適
• コンクリート基礎:困難な地形または高負荷のシナリオに必要

長期にわたる沈下や構造破壊を回避するには、適切な地盤工学分析が不可欠です。

システムのレイアウトと間隔の最適化

垂直システムでは列の間隔を減らすことができますが、最適な設計には依然として日よけ、通気、メンテナンス アクセスのバランスが必要です。主要なパラメータは次のとおりです。

• 列間の距離
• パネル高さ
• 方位精度（真の東西方向の位置合わせ）

PVsyst などのシミュレーション ツールは、パフォーマンスのモデル化やレイアウトの最適化によく使用されます。

両面最適化のための電気設計

両面受光モジュールのパフォーマンスを最大化するには、慎重な電気計画が必要です。

• ケーブルや取り付けコンポーネントによる影を避ける
• East-West 生成パターンに合わせて文字列構成を最適化する
• インバータの選択と MPPT 設計を検討する

これらの考慮事項により、システムが両面受光ゲインを最大限に活用し、安定した出力を維持することが保証されます。

適切な太陽光発電設置メーカーを選択することが重要な理由

垂直両面発電プロジェクトの成功は、システム設計だけでなく、システムの能力にも依存します。太陽光発電設置システムメーカー。信頼できるパートナーは、プロジェクトのリスクを大幅に軽減し、設置効率を向上させ、長期的なパフォーマンスを保証します。

エンジニアリングおよびカスタマイズ機能

すべてのプロジェクトには、場所、地形、アプリケーション シナリオに基づいた固有の要件があります。認定メーカーは以下を提供する必要があります。

• カスタマイズされた構造設計
• 風荷重の計算と認定
• プロジェクト固有の最適化

標準化されたソリューションでは垂直システムには不十分なことが多く、エンジニアリングの専門知識が重要な差別化要因となります。

製造品質と材料基準

耐久性とパフォーマンスには、高品質の素材と製造プロセスが不可欠です。探す：

• 溶融亜鉛メッキ鋼板またはアルマイト処理アルミニウム
• 厳格な品質管理システム
• 国際規格（ISO、CE）への準拠

これらの要因は、システムの寿命と保守コストに直接影響します。

グローバルプロジェクトの経験

豊富な国際経験を持つメーカーは、多様なプロジェクト条件や規制要件に対処する能力を備えています。また、ベスト プラクティスや潜在的な課題についての貴重な洞察も提供できます。

テクニカルサポートとアフターサービス

設計から設置、そしてそれ以降に至るまで、包括的な技術サポートが重要です。これには以下が含まれます:

• インストールガイド
• オンサイトサポート (必要な場合)
• 長期保守のご相談

強力なアフターサービスにより、問題が迅速に解決され、ダウンタイムが最小限に抑えられ、投資収益が保護されます。

ケーススタディ: 実際のプロジェクトで土地効率を 30% 向上

垂直両面発電システムの実際的な利点を説明するために、土地に制約のある工業地帯で実施された中規模の太陽光発電プロジェクトを考えてみましょう。

プロジェクトの背景

• 位置：東南アジア
• 応用：産業境界 + エネルギー生成
• チャレンジ：利用可能な土地が限られており、賃貸料が高い

実装されたソリューション

プロジェクトでは、垂直両面受光型太陽光発電設置システムソーラーフェンスの設計に統合されています。主な機能は次のとおりです。

• 東西方向の両面モジュール
• コンパクトな行間隔
• デュアルユース機能 (セキュリティ + エネルギー)

達成された結果

• 土地利用:約30％増加
• 設置容量:追加の土地なしで拡張
• エネルギー出力:一日を通して安定した発電
• ROI:土地コストの削減と二重利用の利点により改善

この事例は、垂直システムがどのようにして十分に活用されていないスペースを高性能のエネルギー資産に変えることができるかを示しています。

将来のトレンド: デュアルユース土地の標準としての垂直型太陽光発電

世界的なエネルギー転換が加速するにつれ、太陽光発電の導入はもはや容量拡大だけで評価されるのではなく、ますます重要視されるようになってきています。土地資源がいかに効率的に利用されているか。この変化により、システム設計における急速な革新が推進されています。垂直両面受光型太陽光発電設置システム長期的な市場トレンドに沿った重要なソリューションとして浮上しています。

いくつかのマクロトレンドは、垂直型太陽光発電設備が今後数年間でニッチな用途から主流の標準に移行することを示しています。

農業発電と土地の共同利用の成長

アグリボルタティクスは、複数の地域にわたって強力な政策と財政的支援を得ています。政府は、食糧安全保障と再生可能エネルギー目標の両方に取り組むために、太陽エネルギーと農業の統合を奨励しています。垂直システムは次の理由からこのモデルに特に適しています。

• 土地占有を最小限に抑える
• 農機具へのアクセスを許可する
• 発電しながら作物の収量を維持

研究によると、エネルギーと作物の生産量の両方を考慮すると、農業システムは土地全体の生産性を最大 60% 向上させることができます (Barron-Gafford et al., 2019)。垂直構成は、傾斜アレイと比較してシェーディングの影響を軽減することで、この効果を高めます。

政策支援と土地制約

ヨーロッパや日本など、土地利用規制が厳しい地域では、政策立案者は限られた土地資源の価値を最大化するデュアルユースソリューションを優先しています。インセンティブ、補助金、および合理化された許可プロセスは、システムを改善するシステムとますます連携するようになってきています。土地利用効率 太陽光発電.

この規制の方向性では、次のようなテクノロジーが優先されます。

• ソーラーパネルの垂直設置
• ソーラーフェンスシステムの統合
• インフラ統合型太陽光発電

その結果、これらのシステムを早期に導入したプロジェクト開発者は、プロジェクトの承認や金銭的インセンティブにおいて競争上の優位性を得ることができます。

インフラストラクチャーおよびスマートエネルギーシステムとの統合

もう 1 つの新たなトレンドは、太陽光発電システムを既存のインフラに統合することです。垂直両面受光システムは、以下に沿って導入できます。

• 高速道路と鉄道
• 産業の境界
• 防音壁と共用廊下

これらのアプリケーションは、受動的なインフラストラクチャを能動的なエネルギー生成資産に変換し、追加の土地を必要とせずにシステム全体の効率を向上させます。

さらに、東西垂直システムのバランスのとれた発電プロファイルは、スマート グリッドおよび分散型エネルギー システムとよく調和し、グリッドの安定性をサポートし、ピーク負荷圧力を軽減します。

よくある質問 (FAQ)

1. 垂直両面受光型太陽光発電設置システムとは何ですか?

垂直両面受光型太陽光発電設置システムは、両面受光型太陽光発電パネルを直立方向、通常は東と西に向けて設置する構造で、モジュールの両面で一日中発電できるようになります。

2. 垂直型太陽光発電システムではどれくらいの土地を節約できますか?

プロジェクト設計に応じて、垂直システムは列間隔を減らし、より高い設置密度を可能にすることで、土地利用率を最大 30% 向上させることができます。

3. 垂直取り付けは全体的なエネルギー生産を削減しますか?

パネルあたりのピーク出力は傾斜システムよりわずかに低い場合がありますが、両面面の利得と生産期間の延長により、土地面積あたりの総エネルギー生成量は多くの場合高くなります。

4. 垂直システムは農業用途に適していますか?

はい、垂直システムは、作物が十分な太陽光を受けながら、エネルギー生産による追加収入を生み出すことができるため、アグリボルタティクスに最適です。

5. インストール要件は何ですか?

設置には、風荷重、基礎設計、システム レイアウトを慎重に考慮する必要があります。専門的なエンジニアリングと現場分析が不可欠です。

6. 垂直システムは東西に傾斜したシステムとどのように比較されますか?

どちらのシステムもバランスの取れたエネルギー出力を提供しますが、垂直システムは、特に制約のある環境において、より優れた土地効率と二重用途の可能性を提供します。

7. 垂直太陽光発電設置システムの寿命はどれくらいですか?

亜鉛メッキ鋼板やアルミニウムなどの高品質の素材を使用したこれらのシステムの寿命は通常 25 年以上で、標準的な PV システムの耐久性に匹敵します。

8. 信頼できる太陽光発電設置システムのメーカーを選択するにはどうすればよいですか?

主な要素には、エンジニアリングの専門知識、製造品質、認定、プロジェクトの経験、アフターサポートが含まれます。

結論: あらゆる平方メートルからより多くの価値を引き出す

の垂直両面受光型太陽光発電設置システムこれは、土地の効率、柔軟性、長期的な価値を優先する太陽光発電プロジェクト設計の戦略的進化を表しています。最大 30% 高い土地利用を可能にし、二重用途をサポートし、競争力のある財務利益を実現することで、今日の太陽光発電市場における最も差し迫った課題のいくつかに対処します。

土地に制約のある環境で事業を展開している開発者や投資家にとって、このアプローチは、土地面積を拡大することなく太陽光発電容量を拡大するための実用的な道を提供します。同時に、農業、インフラ統合、分散型エネルギーシステムにおける新たな機会も開かれます。

ただし、最適な結果を達成するには、適切なテクノロジーを選択するだけでは不十分であり、経験豊富な技術者との提携に依存します。太陽光発電設置システムメーカーカスタマイズされたソリューション、信頼性の高いエンジニアリング、一貫した製品品質を提供できます。

TopFence Solar では、次のような高度な取り付けソリューションを専門としています。ソーラーフェンスシステムそして垂直両面受光型太陽光発電設置構造。強力なエンジニアリング能力を持つ直接メーカーとして、当社は以下を提供します。

• プロジェクト要件に基づいたカスタマイズされた設計
• 高強度素材と精密な製造
• グローバルなプロジェクトサポートと技術的専門知識

土地効率を最大化し、太陽光発電プロジェクトから新たな価値を引き出したいと考えている場合、当社のチームはカスタマイズされたソリューションでお客様をサポ​​ートする準備ができています。

今すぐお問い合わせください:
電話番号: +8613365923720
WhatsApp: +8615980883501
電子メール: info@xmtopfence.com

参考文献

• Barron-Gafford, G.A.、Pavao-Zuckerman, M.A.、Minor, R.L.、Sutter, L.F.、Barnett-Moreno, I.、Blackett, D.T.、... & Macknick, J.E. (2019)。アグリボルタックスは、乾燥地の食料、エネルギー、水の関係全体で相互利益をもたらします。自然の持続可能性、2(9)、848–855。
• クエバス、A.、ルケ、A.、エグレン、J.、デル アラモ、J. (2019)。シリコン太陽電池の 50 年にわたる進歩。太陽光発電の進歩: 研究と応用、27(1)、1～20。
• 国際再生可能エネルギー機関 (IRENA)。 （2022年）。2021年の再生可能エネルギー発電コスト。アブダビ：IRENA。
• Macknick, J.、Beatty, B.、および Hill, G. (2013)。太陽エネルギー技術と植生のコロケーションの機会の概要。国立再生可能エネルギー研究所 (NREL).
• 世界銀行。 （2020年）。太陽と水が出会う場所: 水上ソーラー市場レポート。ワシントン DC: 世界銀行グループ。
