アルミニウム製ソーラーパネル取り付けレール

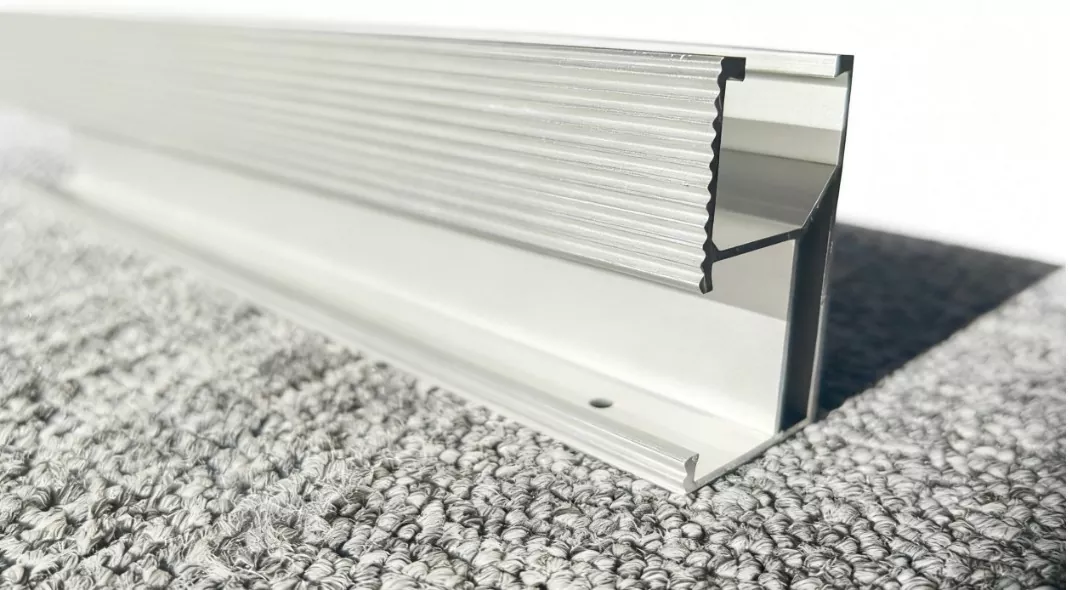

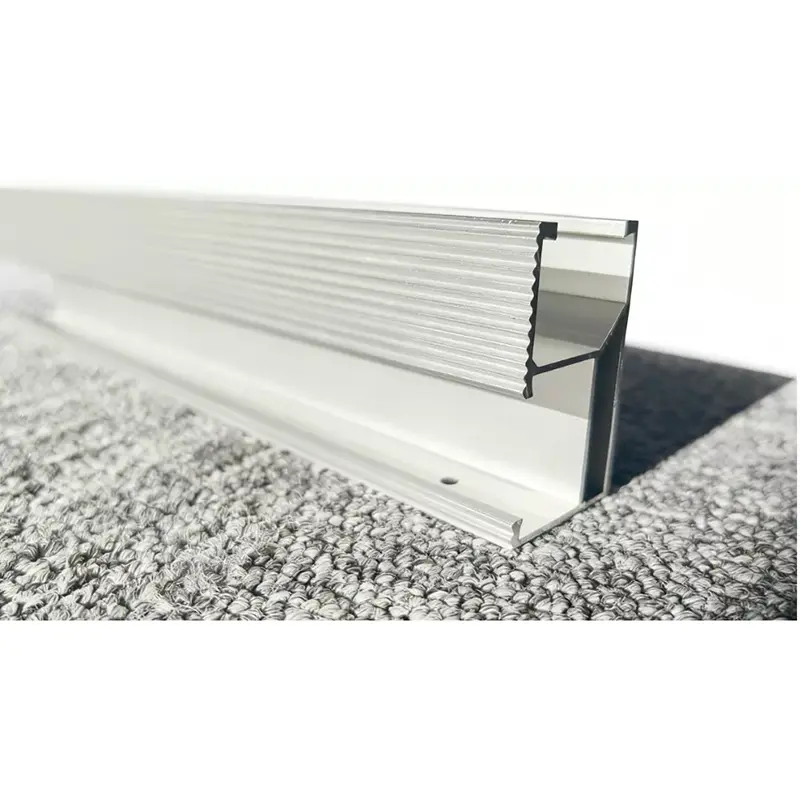

TF-RL-B48 アルミニウム ソーラー パネル取り付けレールは屋上用に設計されており、通常、高い構造強度が必要な場所の設置に使用されます。レールのプロファイル設計は、市販されている通常のルーフ レールよりも強くて厚いため、最大 60m/s の強風速の一部のプロジェクトに適用できます。

データシート

TF-RL-B48 PV レールは、その特別な設計で人気がありました。プロファイルの背面にスロットが設計されているため、レール コネクタをレールの背面に取り付けることができ、L フィートや瓦屋根フックの取り付けに影響を与えません。

このようにして、設置チームは干渉の問題を心配する必要がなく、設置時間を節約できます。

当社のアルミニウムソーラーパネル取り付けレールの陽極酸化層の厚さは10μm以上で、良好な外観と強力な耐食性を備えています。そのため、さまざまな気候の屋外での使用に適しています。 (陽極酸化層の異なる要件もカスタマイズ可能)

アルミニウム製ソーラーマウントレールは重量が軽く、取り扱いや設置が簡単なので、人件費を節約し、柔軟な設置をサポートします。

ルーフレールの前面にはストライプが施されており、ルーフフックやLフィートなどのアクセサリーとのマッチングの安定性が向上します。

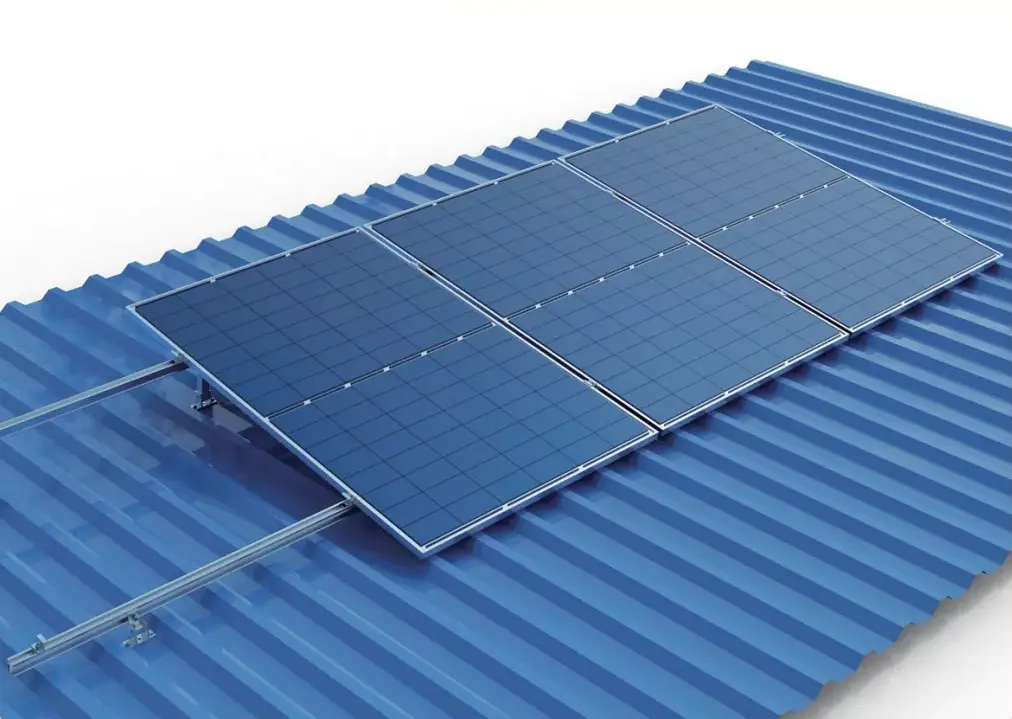

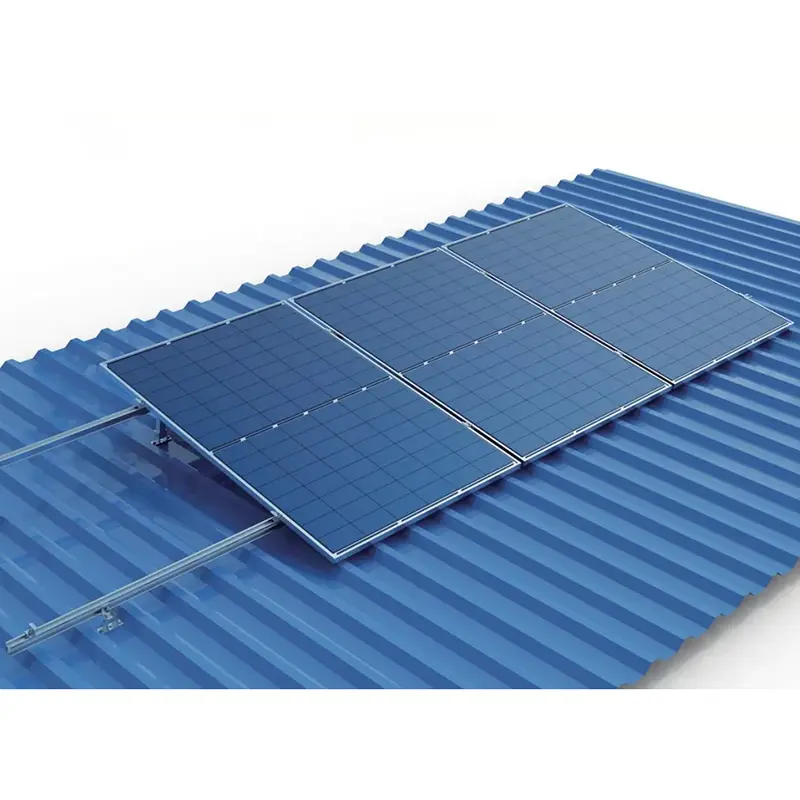

金属屋根の取付構造：Lフット、ソーラーレール、エンドクランプ、ミッドクランプなど

カラーはシルバーとブラックがあり、プロジェクトのリクエストに応じて長さをカスタマイズできます。

各アイテムの数量は要件に応じて調整できます

このソーラー ラック システムの完全な取り付けキットは何ですか?

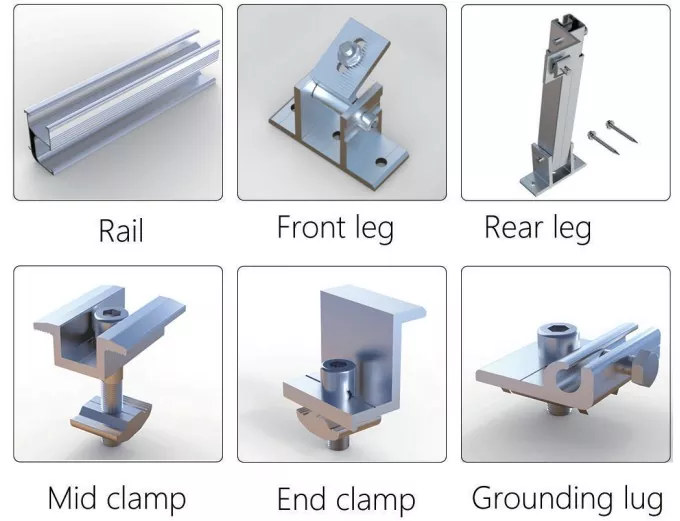

キット全体には、主にレール、前脚、後脚、およびミッド クランプ、エンド クランプ、アース ラグなどのクランプが含まれています。

屋上にレールを設置するにはどうすればよいですか？

1. 屋根のサイズを測定し、アルミニウムソーラーパネル取り付けレールの数量を確認します。

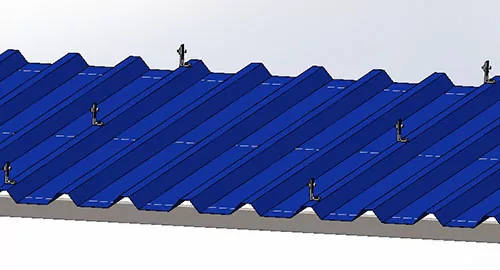

2. レール支持ベースを取り付けます。たとえば、以下の L フィート ソリューション タイプでは、最初に L フィート キットを定位置の屋上に取り付けます。

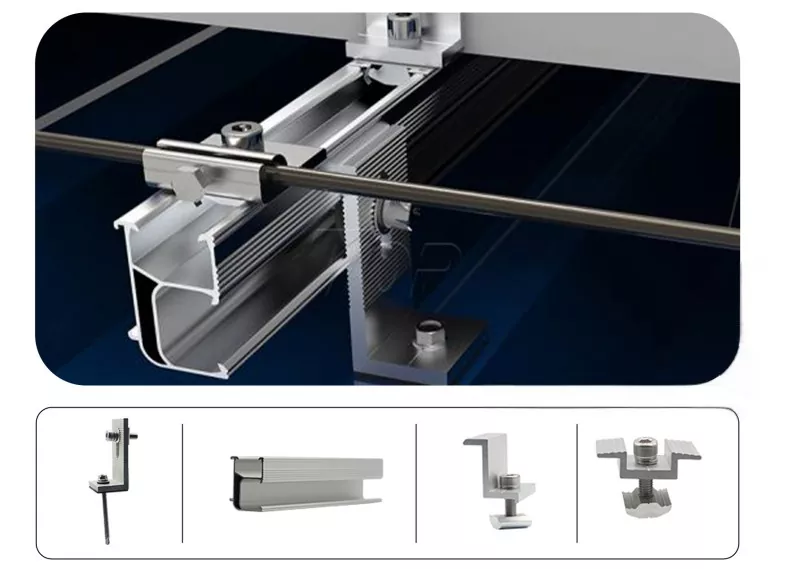

3. 同一ラインの L 型脚の間でレールをスライドさせ、L 型脚の T スロット ボルトで固定します。レールは下図のようにレールコネクタで接続されます。

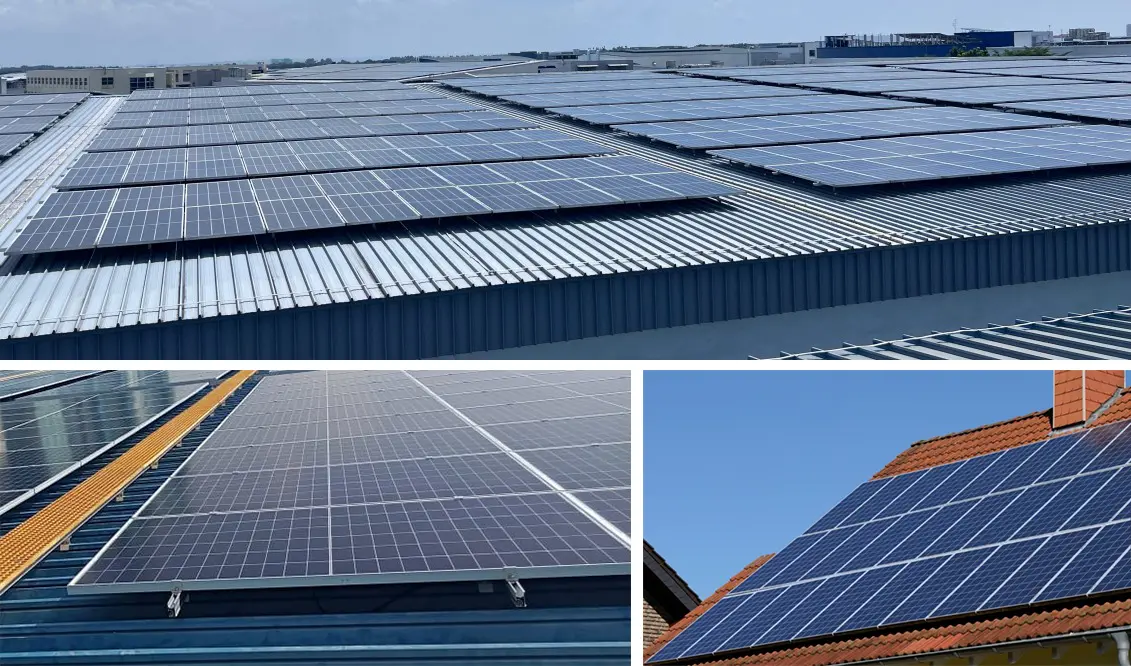

プロジェクト事例
