工場屋根の産業メンテナンス通路: コンプライアンス規格、構造安全性、および太陽光発電対応 EPC 設計ガイド

産業用メンテナンス通路のコンプライアンスが EPC プロジェクトの成功に直接影響する理由

産業用メンテナンス通路と太陽の歩道コンプライアンス現代の工場屋上の太陽光発電 (PV) および産業用屋根システムでは、重要なエンジニアリング要件となっています。大規模な EPC プロジェクト、特に商用太陽光発電設備を伴うプロジェクトでは、メンテナンス アクセス システムの設計とコンプライアンスが、安全性の承認、設置効率、長期的な O&M コスト、プロジェクトの収益性に直接影響します。

EPC 請負業者、太陽光発電設置業者、産業施設所有者にとって、適切に設計された産業メンテナンス用通路は、もはや二次的な構造付属品ではありません。これは、安全な検査ルートを確保し、太陽光発電資産を保護し、システムのライフサイクル全体を通じて準拠したメンテナンス操作を可能にする屋上エンジニアリングの中核部分です。不適切に設計された歩道システムや規格に準拠していない歩道システムは、多くの場合、検査の不合格、賠償責任のリスクの増加、建設中の再設計に多額の費用がかかるという結果につながります。

B2B 調達の観点から、流通業者や卸売業者も材料認証、構造耐久性、設置の標準化に基づいて歩道システムを評価します。 SUS304 ステンレス鋼構造、防食表面処理、TÜV に準拠した試験文書などの要件は、産業用太陽光発電プロジェクトの調達仕様で一般的に参照されます。

このガイドでは、コンプライアンスのフレームワーク、構造設計原則、および EPC 環境における太陽光発電システムとの統合に焦点を当て、産業メンテナンス通路の構造化されたエンジニアリングレベルの概要を提供します。

この記事では、次の点についても繰り返し取り上げます。ソーラー歩道のコンプライアンス安全規制、構造設計ロジック、現実世界の EPC プロジェクト実行を結びつける中心的なエンジニアリング概念として。

工場の屋根システムにおける産業用メンテナンス通路とは何ですか?

EPC および産業安全の文脈におけるエンジニアリングの定義

産業用メンテナンス通路は、検査、メンテナンス、清掃、緊急対応活動の安全な移動をサポートするために工場の屋上に設置される耐荷重アクセス構造です。 EPC 太陽光発電プロジェクトでは、これらの通路は太陽光発電システムのレイアウトに統合されており、技術者が太陽光モジュールや屋根の防水層に損傷を与えることなく重要なコンポーネントにアクセスできるようになります。

一般的な屋上のアクセス経路とは異なり、産業用メンテナンス通路は、繰り返しの機械的負荷、環境への曝露、長期の腐食ストレスに耐えられるように設計されている必要があります。これらは通常、湿度、海岸への露出、または化学プラントの近さなどの環境条件に応じて、高強度アルミニウム合金または SUS304 ステンレス鋼システムを使用して構築されます。

太陽光発電屋上システムにおける機能的役割

最新の太陽光発電設備では、屋根表面は PV モジュール、取り付け構造、および DC ケーブルシステムによって密集して占有されています。専用のメンテナンス用通路がなければ、モジュールのクリーニング、インバータの検査、ケーブル診断などの日常作業は危険で非効率的になります。

産業用メンテナンス通路は、PV アレイ間に構造化されたアクセス通路を作成することで、この課題を解決します。これらの廊下により、技術者は太陽光発電モジュールを踏んだり、屋根の防水層を傷つけたりすることなく、屋上を安全に移動できます。

産業環境における太陽光発電容量の増加に伴い、構造化されたアクセスシステムの重要性が大幅に高まっています。ここがソーラー歩道のコンプライアンスEPC 設計の検証および安全性承認プロセスにおいて重要な要素になります。

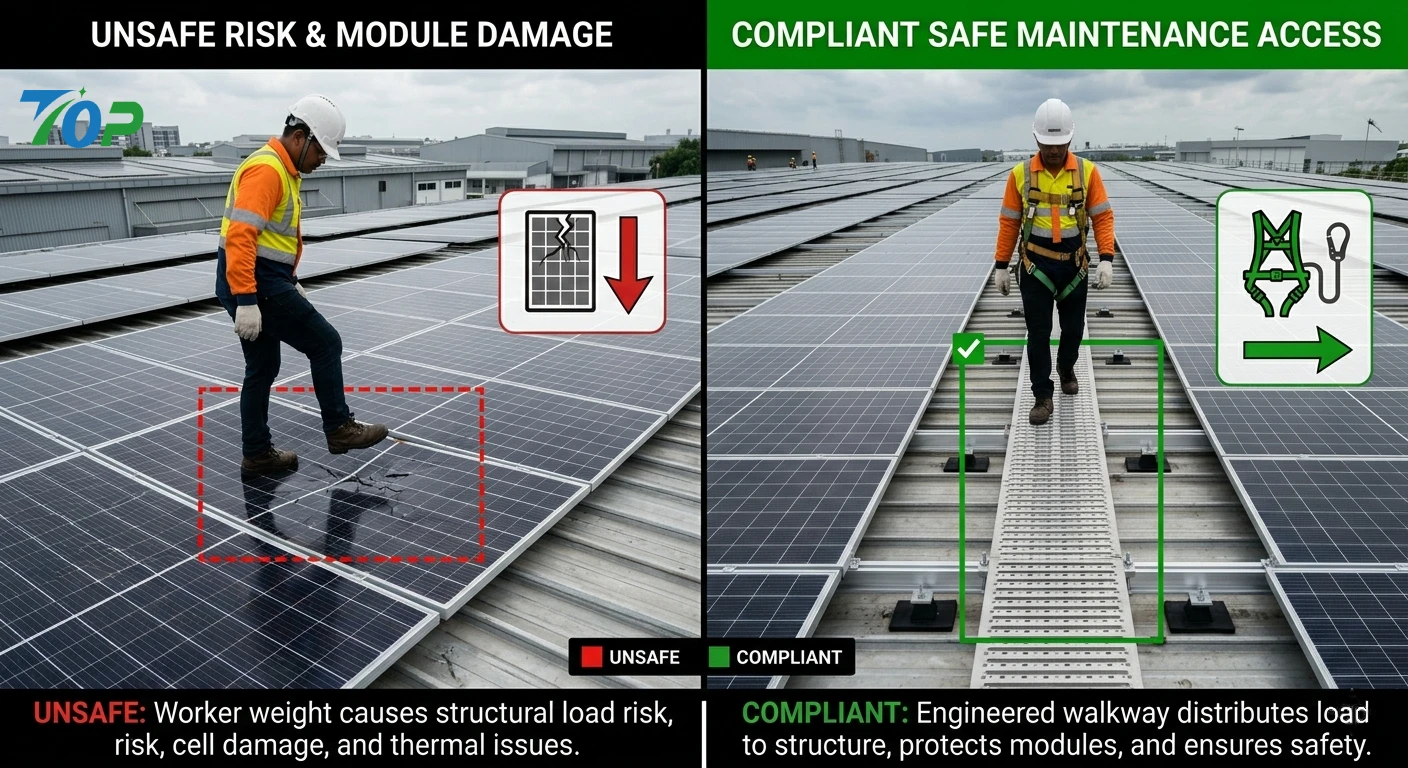

一般的な屋根付き歩道とソーラー歩道の主な違い

どちらのシステムも屋上へのアクセスを提供しますが、EPC プロジェクトで使用されるソーラー歩道は、エンジニアリング要件の点で従来のメンテナンス経路とは大きく異なります。

• 耐荷重要件:ソーラー歩道は、工具や機器を運ぶメンテナンス要員からの動的負荷を考慮する必要があります。
• 滑り止め性能:産業環境では、湿潤、粉塵、または油の多い条件下での摩擦制御の強化が必要です。
• 耐食性:紫外線、雨、産業汚染物質にさらされる場合は、SUS304 または同等グレードの材料が必要です。
• PV の互換性:歩道は取り付けレールと一体化し、太陽電池モジュールの影を避ける必要があります。

これらの違いは、EPC 請負業者が歩道システムを一般的な付属品として扱うことができない理由を浮き彫りにしています。代わりに、太陽光発電システムのアーキテクチャ内に完全に統合された構造コンポーネントとして設計する必要があります。

ソーラーウォークウェイのコンプライアンス: エンジニアリングフレームワークと業界の解釈

EPC プロジェクトにおける「太陽光発電歩道コンプライアンス」の意味

用語ソーラー歩道のコンプライアンス単一の世界標準を参照するものではありません。代わりに、工業用屋上 PV プロジェクトで使用されるエンジニアリング要件、安全規制、材料認証の期待を組み合わせたものです。

EPC プロジェクトの実行では、コンプライアンスには通常、次の 4 つの主要な側面が含まれます。

• 構造荷重の安全性と屋根の完全性保護
• 防火および緊急アクセスの要件
• 工業条件下での滑り止め表面性能
• 風による浮き上がりに対する耐性と長期的な機械的安定性

これらの要件を組み合わせることで、太陽光発電システムのレイアウトとの互換性を維持しながら、歩道システムが実際の産業条件下で安全に動作できることが保証されます。

産業プロジェクトで参照される国際規格

要件は地域やプロジェクトの種類によって異なりますが、EPC 請負業者は通常、歩道の仕様を定義する際にいくつかの国際的なエンジニアリング フレームワークを参照します。

これらには、ISO ガイドラインの構造安全原則、ヨーロッパの産業屋根へのアクセスの安全慣行、屋上の金属構造に対する TÜV テストの期待が含まれます。大規模な調達シナリオでは、特に政府や産業の入札プロジェクトでは、入札提出の一部としてコンプライアンス文書が要求されることがよくあります。

ただし、次のことに注意してください。ソーラー歩道のコンプライアンス通常、プロジェクト固有であり、単一の必須の世界的規制ではなく、エンジニアリング設計仕様によって決定されます。

産業用歩道システムにおける材料の適合要件

材料の選択は、長期的なパフォーマンスとコンプライアンスの安定性を確保する上で中心的な役割を果たします。 EPC 太陽光発電プロジェクトでは、次の 2 つの材料が産業通路の建設を支配します。

• SUS304ステンレス鋼：高腐食環境や長いライフサイクル耐久性に適しています。
• アルミニウム合金システム:荷重軽減が重要な軽量の屋上構造に使用されます。

さらに、耐紫外線性を高め、過酷な環境下での酸化を防ぐために、陽極酸化処理や粉体塗装などの表面処理が施されています。

また、ファスナー システムは、工業用屋上の条件でシステムの寿命を大幅に短縮する可能性がある電気腐食を避けるために、材料の一貫性を維持する必要があります。

太陽光発電 EPC プロジェクトにおける保守通路の工学的重要性

EPC プロジェクトの実行において、メンテナンス通路は設置効率、安全認証の成功、長期的な運用コストに直接影響します。アクセス システムが適切に設計されていないと、PV のメンテナンス作業が非効率になり、人件費とシステムのダウンタイムが増加します。

構造工学の観点から見ると、歩道は機械的荷重を屋上表面全体に分散させ、防水膜や屋上の断熱層に損傷を与える可能性のある応力集中点を軽減します。

これが理由ですソーラー歩道のコンプライアンスこれは安全要件であるだけでなく、産業用 PV 設計における構造最適化戦略でもあります。

EPC 設置効率への影響

標準化された歩道システムは、モジュール式組み立てを可能にし、現場でのカスタマイズ要件を軽減することで、設置時間を大幅に短縮します。これにより、EPC 請負業者は一貫したエンジニアリング品質を維持しながらプロジェクトの実施を加速できます。

大規模な産業用太陽光発電プロジェクトでは、設置効率の小さな改善でも、複数の屋上または分散設置で大幅なコスト削減につながる可能性があります。

長期的なO&M最適化における役割

太陽光発電システムが稼働すると、メンテナンス用通路が検査や清掃作業のための主要なアクセスルートになります。適切に設計されたシステムは、モジュール損傷のリスクを軽減し、高密度に設置された PV アレイ全体での安全なナビゲーションを保証します。

これは、メンテナンスコストの削減、システムの稼働時間の向上、太陽光発電システムの寿命の延長に直接貢献します。

産業用メンテナンス通路の構造工学要件

EPC プロジェクトにおける耐荷重設計と安全率

産業用屋上エンジニアリングにおいて、耐荷重能力はメンテナンス通路システムの信頼性を定義する最も重要なパラメータの 1 つです。装飾用のプラットフォームや軽アクセス用のプラットフォームとは異なり、産業用歩道は、実際の運用条件下で保守要員、工具、安全装置によって生成される繰り返しの動的荷重をサポートできるように設計する必要があります。

EPC 太陽光発電プロジェクトでは、エンジニアは通常、静的負荷シナリオと動的負荷シナリオの両方を評価します。静的荷重は構造全体にわたる継続的な重量分布を指しますが、動的荷重はメンテナンス作業中の動き、振動、および突然の力の影響を考慮します。

適切に設計された歩道システムにより、これらの荷重が屋根の構造点全体に均等に分散され、応力集中が最小限に抑えられ、防水膜や断熱層への長期的な損傷が防止されます。これは基本的な要件ですソーラー歩道のコンプライアンス、特に大規模な産業用太陽光発電設備で。

産業安全条件のための滑り止めエンジニアリング

滑り止め性能は二次的な設計機能ではなく、産業用歩道システムの中核となる安全要件です。工場の屋上は、雨、結露、粉塵の蓄積にさらされ、場合によっては工業用油や化学残留物にさらされます。

これらのリスクに対処するために、産業用メンテナンス用通路では一般に、穴あき金属表面、エンボス加工、または複合滑り止めコーティングが採用されています。各ソリューションは、環境条件やメンテナンスの頻度に応じて、さまざまなパフォーマンス上の利点を提供します。

たとえば、穴あきデザインは排水効率を向上させ、水の蓄積を減らしますが、エンボス加工された金属表面は乾燥条件下でより高い摩擦をもたらします。 EPC エンジニアは、コストだけではなく、サイト固有のリスク プロファイルに基づいて地上システムを選択する必要があります。

屋根の排水と水管理の統合

水の蓄積は、屋上通路の設計において最も過小評価されているリスクの 1 つです。排水不良は、腐食の促進、滑りの危険、および歩道と屋根の膜システムの両方の長期的な劣化につながる可能性があります。

高度な EPC 設計では、通路システムが屋根の排水計画と統合されており、構造コンポーネントの下に水が溜まることなく水が表面を自由に流れることが保証されます。

この統合は、安全性だけでなく、産業用屋根システムの長期にわたる防水性を維持するためにも不可欠です。この文脈では、ソーラー歩道のコンプライアンス主要なエンジニアリング要件として排水の適合性が含まれます。

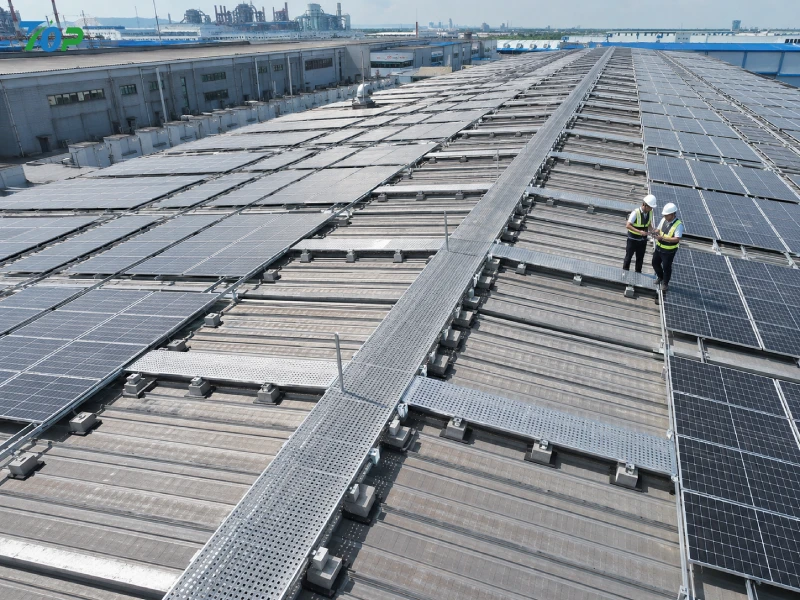

メンテナンス通路と太陽光発電システムの統合

PV アレイのレイアウト設計における通路の位置の最適化

産業用の屋上太陽光発電プロジェクトでは、平方メートルあたりのエネルギー出力を最大化するために、PV モジュールが通常高密度に配列されます。ただし、適切な計画を立てないと、この高密度レイアウトにより、検査やメンテナンスのためのアクセスが妨げられる可能性があります。

メンテナンス用通路は、PV レイアウト内に構造化されたアクセス通路を作成することでこの問題を解決します。これらの回廊は、アクセシビリティ、エネルギー収量、構造上の安全性のバランスを考慮して戦略的に配置する必要があります。

不適切な配置は、遮光性の損失、システム効率の低下、または安全でないメンテナンス状態につながる可能性があります。したがって、歩道の位置は通常、PV レイアウトの最終決定後ではなく、EPC エンジニアリング設計の初期段階で決定されます。

PV マウントシステムとの互換性

産業用メンテナンス通路は、太陽光発電設置構造とシームレスに統合する必要があります。これには、レールベースのシステム、バラストでサポートされる設置、非貫通の屋上取り付けソリューションとの互換性が含まれます。

構造上の衝突を防ぎ、屋上面全体に均一な荷重分散を確保するには、歩道システムと PV 取り付けレールの間の技術的な調整が不可欠です。

高品質の EPC プロジェクトでは、歩道システムは PV 設置グリッド構造に合わせてモジュール式コンポーネントとして設計され、大規模な設置エリア全体での一貫性が確保されます。

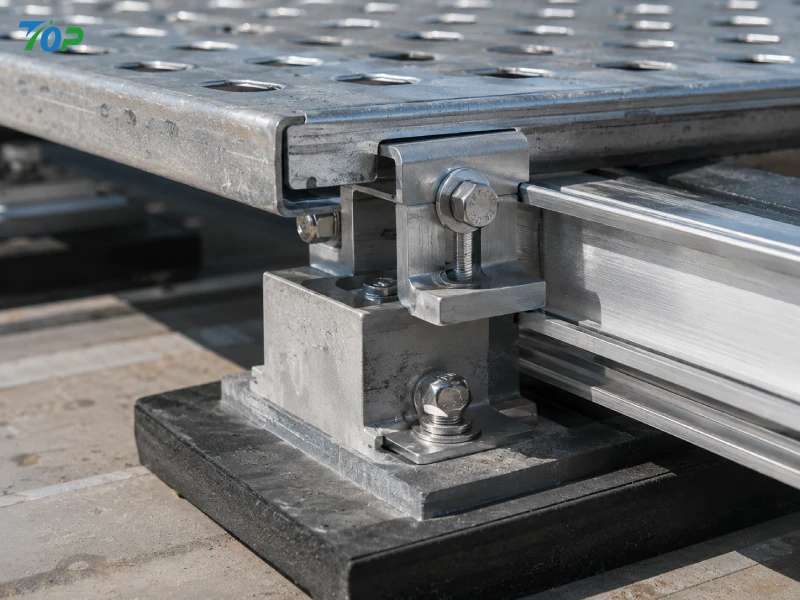

産業用屋上システムにおける防水保護戦略

屋上太陽光発電プロジェクトにおける最も重要なエンジニアリング上の課題の 1 つは、追加の構造システムを設置しながら防水性の完全性を維持することです。メンテナンス通路は、屋根膜を損傷したり、長期的な漏水のリスクを引き起こしたりすることなく設置する必要があります。

これを達成するために、非貫通設置方法が産業用途で広く使用されています。これらのシステムは、屋根に直接貫通する代わりに、分散負荷パッド、EPDM 絶縁層、および機械的クランプ構造に依存しています。

このアプローチは防水リスクを大幅に軽減し、現代の住宅設備の中心的な要件と考えられています。ソーラー歩道のコンプライアンス産業用 EPC プロジェクトのフレームワーク。

EPC 導入の効率化と標準化戦略

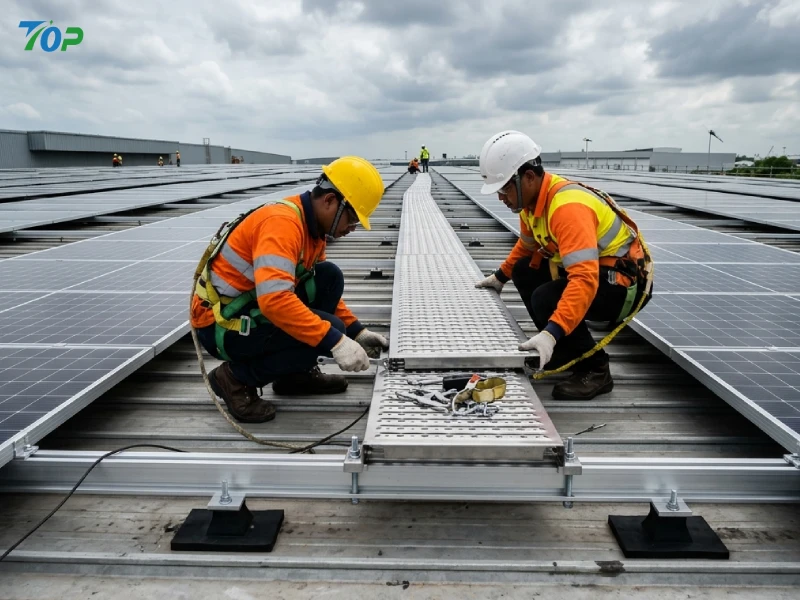

産業用太陽光発電プロジェクト向けモジュール式歩道システム

モジュール式歩道システムは、設置速度を向上させ、労働力への依存を軽減し、複数の屋上にわたって一貫したエンジニアリング品質を確保できるため、EPC 太陽光発電プロジェクトでの採用が増えています。

プレハブコンポーネントを使用すると、設置者は最小限のカスタマイズでシステムを現場で直接組み立てることができるため、設置時間とエラー率の両方が削減されます。

このモジュール式アプローチは、複数の建物や工場ゾーンに標準化されたメンテナンス インフラストラクチャを装備する必要がある大規模な産業展開で特に価値があります。

大規模EPCプロジェクトにおける設置リスクの軽減

設置ミスは、屋上通路システムの構造破損の最も一般的な原因の 1 つです。これらのエラーは、現場での一貫性のない製造、PV レイアウトとの調整不良、または誤った負荷分散の仮定によって生じることがよくあります。

標準化された歩道システムは、定義された定格荷重と設置プロトコルを備えた事前設計コンポーネントを提供することで、これらのリスクを大幅に軽減します。

EPC 請負業者にとって、これは手戻りコストの削減、検査失敗の減少、プロジェクトの納品スケジュールの改善につながります。

EPC チームと構造エンジニアリング チーム間の調整

効果的な歩道の統合には、EPC 請負業者、構造エンジニア、屋根システム設計者の間の初期段階での協力が必要です。調整が遅れると、多くの場合、検査段階での再設計作業、コスト超過、またはコンプライアンス問題が発生します。

高性能 EPC プロジェクトでは、メンテナンス通路の計画が屋根の構造設計の初期段階に統合され、太陽光発電システムのレイアウト、排水計画、負荷分散モデリングとの完全な互換性が確保されます。

産業用歩道システムでよくあるエンジニアリング上の失敗

弱い屋根構造に対する不適切な荷重分散

最も深刻な工学的欠陥の 1 つは、歩道の荷重が構造上の支持点全体に適切に分散されていない場合に発生します。これにより、局所的な屋根の変形や長期にわたる構造疲労が発生する可能性があります。

金属系の熱膨張の無視

金属製の歩道システムは、温度変化によって膨張および収縮します。設計時に熱膨張を考慮しないと、接続点に構造応力が蓄積し、時間の経過とともに変形や接合部の破損につながる可能性があります。

PV メンテナンスルートとの統合が不十分

PV メンテナンス経路と一致していない歩道は運用の非効率を生み出し、技術者はモジュールを踏んだり、安全なアクセス ルートを迂回したりする必要があります。これにより、安全上のリスクとシステム劣化の可能性の両方が増大します。

非工業用グレードの材料の使用

低品質の材料の使用は、工業用屋上の環境で早期にシステム障害が発生する原因となることがよくあります。材料が産業上の曝露条件に適さない場合、腐食、構造の脆弱化、および表面の劣化が急速に発生する可能性があります。

高品質の EPC プロジェクトでは、長期的な構造安定性とコンプライアンスを確保するために、一貫して SUS304 または同等グレードの材料を指定します。ソーラー歩道のコンプライアンス期待。

コンプライアンス文書と EPC プロジェクトの承認要件

ソーラーウォークウェイプロジェクトにおける工学図面と荷重計算レポート

産業用 EPC 太陽光発電プロジェクトでは、コンプライアンス文書はオプションではありません。特に、構造変更やメンテナンス通路などの追加の耐荷重システムを伴う工場の屋上設置の場合、コンプライアンス文書はプロジェクト承認の必須の要素です。

通常、エンジニアリング図面には、構造レイアウト計画、負荷分散計算、接続の詳細、太陽光発電システムとの統合図が含まれます。これらの文書は、システムの安全性とプロジェクト仕様への準拠を検証するために、構造エンジニアやサードパーティの検査官によって使用されます。

負荷計算レポートは、次の場合に特に重要です。ソーラー歩道のコンプライアンスこれは、歩道システムが屋根の完全性を損なうことなくメンテナンス要員と機器を安全にサポートできることを実証したものです。

材料認証要件（SUS304および構造検証）

材料のトレーサビリティは、産業調達における重要な要件です。 EPC 請負業者および販売業者は通常、工場証明書、材料グレード検証 (SUS304 ステンレス鋼証明書など)、および耐食性検証レポートを必要とします。

これらの文書は、設置されたシステムが設計仕様に適合し、沿岸工場、物流ハブ、化学生産施設などの産業環境での長期耐久性の期待を満たしていることを保証します。

EPC入札におけるTÜVとサードパーティのテスト

国際的な EPC 入札プロセスでは、構造的安全性、材料性能、システムの耐久性を検証するために、TÜV 試験レポートなどの第三者認証が要求されることがよくあります。

認証要件は地域やプロジェクトの種類によって異なりますが、独自に検証されたテスト結果により、請負業者の信頼性が大幅に向上し、大規模な産業用太陽光発電契約を獲得する可能性が高まります。

流通業者や卸売業者にとっても、認定システムは調達リスクを軽減し、下流のプロジェクト承認プロセスを簡素化します。

コンプライアンスグレードの歩道システムが EPC の収益性を向上させる理由

商用 EPC の観点から見ると、メンテナンス通路システムは単なる安全インフラではありません。コスト効率、リスク軽減、運用パフォーマンスを通じてプロジェクトの収益性に直接影響します。

設置時間と人件費の削減

標準化されたモジュラー歩道システムにより、現場での製造要件が軽減され、EPC 請負業者は設置のタイムラインを短縮し、熟練労働者の依存を減らすことができます。これにより、プロジェクト全体の実行コストが直接削減されます。

保証と販売後のリスクの軽減

適切に設計された歩道システムは、屋根の損傷、雨漏りの問題、構造上の欠陥の可能性を軽減し、その結果、保証請求や長期メンテナンスの責任が軽減されます。

EPC競争入札におけるプロジェクト落札率の向上

競争の激しい EPC 入札環境では、コンプライアンス対応のシステム設計と文書化により、技術スコアが大幅に向上します。クリアしたプロジェクトソーラー歩道のコンプライアンスドキュメントは技術的な評価段階に合格する可能性が高くなります。

長期的なO&M効率の向上

適切に設計されたメンテナンス通路により、より安全かつ迅速な検査サイクルが可能になり、太陽光発電システムのダウンタイムが削減され、システムの寿命全体にわたる全体的なエネルギー収量の安定性が向上します。

TopFenceSolar エンジニアリング歩道システムが EPC プロジェクトをどのようにサポートするか

TopFenceSolar は、産業用屋上太陽光発電アプリケーション向けに特別に設計されたエンジニアリング指向のメンテナンス通路システムを提供します。システム アーキテクチャは、コンプライアンスへの適合、構造的信頼性、EPC 設置効率に重点を置いています。

EPC効率を高める産業グレードのモジュラー設計

モジュラー構造により、広い屋上エリアに迅速に設置できるため、現場でのカスタマイズが最小限に抑えられ、複数のプロジェクト ゾーンにわたって一貫したエンジニアリング品質が保証されます。

さまざまな産業環境向けの材料オプション

システムは SUS304 ステンレス鋼と高強度アルミニウム合金の構成で利用でき、EPC 請負業者は腐食への曝露、負荷要件、予算の制約に基づいて適切なソリューションを選択できます。

非貫通防水一体型設計

屋根の完全性を保護するために、歩道システムは分散荷重パッドと EPDM 絶縁層を使用した非貫通設置方法をサポートするように設計されています。これにより、産業用屋根システムの防水リスクが大幅に軽減されます。

大規模PVレイアウトエンジニアリングへの対応

このシステムは、主流の太陽光発電設置構造と統合するように設計されており、産業用屋上プロジェクトで使用されるレールベースおよびバラストでサポートされる PV レイアウトとの互換性を確保します。

エンジニアリングの最終的な観点: 産業用太陽光通路における中核となる設計原則としてのコンプライアンス

産業用メンテナンス用通路は、屋上の二次付属品として扱われるべきではありません。最新の EPC ソーラー エンジニアリングでは、これらは構造安全設計の基本的な部分であり、システムの信頼性、運用効率、長期メンテナンスのパフォーマンスに直接影響します。

太陽光発電の導入が産業施設全体に拡大し続けるにつれて、ソーラー歩道のコンプライアンスは、エンジニアリングの承認、調達の決定、および EPC 請負業者の選択プロセスにおいて引き続き重要な評価要素となります。

設計段階の早い段階でコンプライアンスに関する考慮事項を組み込んだプロジェクトでは、一貫して設置効率の向上、ライフサイクル コストの削減、および運用上の安全性の向上が実現されます。
