ソーラーパネル取り付けレールのメーカーとサプライヤー
アモイトップフェンスソーラーブランドソーラーパネル取り付けレール屋根ソーラーシステムに使用されるのは、ソーラーパネルの取り付けに最適化された高レベルのアルミニウム素材です。

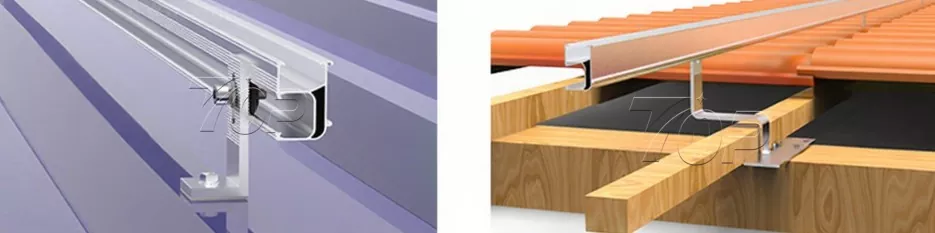

屋根型ソーラーレール：
アルミニウム6005-T5/T6は、高強度、優れた耐食性、超軽量という特徴を持ち、屋上システムラックに最適な素材です。
TF-RLシリーズ B46レール |長さ4000mm、4200mm、4500mm、4800mmなど
通常サイズ: 27.3 * 48.3 * 4500 mm
表面処理：≧10μm
レール取り付けキット
構造設計の詳細: 最も人気のあるモデルの 1 つである TF-RL-B46 を例に挙げます。
構造寸法:
|
構造物の断面形状パラメータ |
|||||||
|
(1) レール: |
B46 |
材料： |
AL6005-T6 |
||||
|
σs=250 |
N/mm2 |
E=70000 |
N/mm2 |
||||
|
断面形状パラメータ |
|||||||
|
A(mm2) |
197.0 |
ip(mm4) |
64335.0 |
||||
|
Ix(mm4) |
43678.0 |
Iy(mm4) |
20657.0 |
||||
|
Zxup(mm3) |
1804.0 |
ザイレフト(mm3) |
1703.0 |
||||
|
ザイダウン(mm3) |
2004.0 |
ザイライト(mm3) |
1306.0 |
||||
重量/メートル = 密度ρ(kg/m3) × 断面積 A(m2) × g(N/kg)
=2710×0.00019696×9.8
=5.23N/m
B46 アルミニウム レールの化学組成分析:
(試験方法 : GB/T3190-2008、OES)
|
AL6005-T6 の化学元素 |
|||
|
要素 |
6005の規制 |
安泰アルミニウム製品 (AT6006 -T6) |
結論 |
|
シ |
0.6－0.9 |
0.62 |
合格 |
|
鉄 |
≤0.35 |
0.13 |
合格 |
|
銅 |
≤0.10 |
<0.001 |
合格 |
|
ん |
≤0.10 |
0.003 |
合格 |
|
マグネシウム |
0.40～0.60 |
0.56 |
合格 |
|
Cr |
≤0.35 |
0.001 |
合格 |
|
亜鉛 |
≤0.10 |
0.01 |
合格 |
|
ティ |
≤0.10 |
0.014 |
合格 |
|
アル |
マージン |
マージン |
合格 |
引張試験:
試験方法：JIS Z 2241-2011
AL6005-T6の機械的性質
|
試験項目 |
試料の種類 |
引張強さ(Rm)(Mpa） |
耐力(R0.2)(Mpa) |
破断後の伸び(A50mm)(%) |
|
結果 |
No.13B |
295 |
263 |
10 |

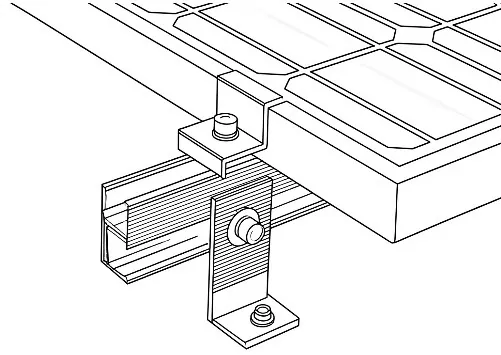

レール構造マウントキットの付属品:
|
|
|
|
|
|
ボルトの 2 つのネジ山 |
ルーフフック |
Lフィートキット |
中間クランプ 1 |
|
|
|
|
|
|
エンドクランプ 1 |
ミッドクランプ2 |
エンドクランプ2 |
導電性シート |
その他の Rails アプリケーション
- View as
アルミニウムソーラーパネル取り付けレールブラケット
中国のXiamen Topfencesolar社製のアルミニウム製ソーラーパネル取り付けレールブラケットで、B45レールをサポートするためにビームに取り付けられたルーフフックを使用しています。レールコネクタは、1 つの長いレール内のレールの部分を列ごとに接続し、ソーラーパネルを横向きまたは垂直向きに配列します。その高い信頼性のパフォーマンスは、ヨーロッパ、アジア、アメリカの市場で高く評価されています。
ブランド名:トップフェンスソーラー
製品素材:アルミニウム
製品機能:ソーラーパネル取り付け用レール
耐用年数:25歳以上
ブランド名:トップフェンスソーラー
製品素材:アルミニウム
製品機能:ソーラーパネル取り付け用レール
耐用年数:25歳以上
ソーラーラック屋根取付レール
太陽光発電設置構造の信頼できるサプライヤーとして、Xiamen Topfencesolar Co.,Ltd は、住宅の屋上から商用太陽光発電所に至るまで、さまざまな市場の需要を満たす高性能ソーラーラック屋根設置レールの設計と製造に専念しています。私たちは技術的パフォーマンスとコスト効率の両方を実現する製品を設計します。
ブランド名:トップフェンスソーラー
製品素材:AL6005-T5/ AL6063-T6
製品機能:屋上設置
耐用年数:20年以上
ソーラーパネルレール
ソーラーパネルレールは、ソーラールーフマウントシステムを安定してサポートし、さまざまな状況に適応できます。 Xiamen Topfencesolar は、顧客の太陽光発電プロジェクトを支援するために、ソーラー パネル レールのカスタマイズされたサービスを提供する専門メーカーです。サンプルはさまざまなサイズと数量でご利用いただけます。
ブランド名:トップフェンスソーラー
製品素材:アルミニウム Al6005-T5 / T6
製品機能:金属屋根のソーラーマウント
耐用年数:20年
金属屋根用ソーラーパネル取付用ミニレール
中国の専門メーカーおよびサプライヤーとして、Xiamen Topfencesolar が製造する金属屋根ソーラー パネル取り付け用ミニ レールは、耐久性と軽さが特徴で、ソーラー パネル取り付けコストを 20 ～ 30% 削減できます。アルミニウム表面のアルマイト処理は10μm以上で、25年以上のメンテナンスにより耐紫外線性、耐食性に多大な努力が払われています。このレールレスソリューションは高く評価されており、住宅、商業、産業分野の太陽光発電システムで使用されています。
ブランド名:トップフェンスソーラー
製品素材:Al6005-T5
製品機能:屋根または地面にソーラーパネルを搭載する場合
耐用年数:25歳以上
ブランド名:トップフェンスソーラー
製品素材:Al6005-T5
製品機能:屋根または地面にソーラーパネルを搭載する場合
耐用年数:25歳以上
ソーラーパネルルーフラックマウント
Topfencesolar は、中国に拠点を置く工場でソーラー パネル ルーフ ラック マウントを生産しています。レールは太陽光発電システムの重要な設置ブラケットです。レールを取り付けることで、さまざまな屋根にソーラーパネルをしっかりと固定できます。コンクリート屋根、金属屋根、瓦屋根など。レールは軽量で耐食性に優れたアルミ合金製で、しかも取り付けが簡単です。
アルミニウム製ソーラーパネル取り付けレール
アルミニウムソーラーパネルマウントレールは、ソーラーマウント構造全体にとって重要な部品の1つです。陽極酸化表面処理を施したアルミニウム 6005-T5 素材で作られており、25 年以上の耐久性があります。
ブランド名:トップフェンスソーラー 製品素材:アルミニウム 6005-T5、6063-T6 製品機能:太陽光発電設置サポート 耐用年数:20年以上
ブランド名:トップフェンスソーラー 製品素材:アルミニウム 6005-T5、6063-T6 製品機能:太陽光発電設置サポート 耐用年数:20年以上
信頼できる ソーラーパネル取り付けレール メーカーおよびサプライヤーとして、当社は中国に工場を持っています。カスタマイズ製品の価格表を入手するには、お問い合わせください。
