中国製の高品質ハンガーボルト

中国のアモイボルト生産都市のトップフェンスソーラー社が製造した太陽光発電構造物取り付け用ハンガーボルト。大きく以下の3部から構成されています。

説明：

アイテム	材料	サイズ	量	単重
M10ボルト	SUS304	M10*200	1	0.085
M10フランジナット	SUS304	M10*15*10	3	0.011
ゴムパッド	EPDM	M10*200	1	0.05

製品名: ソーラーパネルボルト

材質：SUS304/316

防錆：高い性能を発揮

設置場所：屋上

色: ナチュラルまたはカスタマイズされた

機能: ソーラーパネル構造の留め具

出荷前に事前組み立て

ソーラーパネルボルトは最適化された構造オプションであり、複雑な取り付けは必要ありません。これにより、ソーラーパネル構造の取り付けが簡素化され、より効果的になり、PV モジュールに信頼性の高いサポートを提供します。

積載量:

最大風荷重: 最大。最大60m/秒

最大積雪荷重:最大。最大1.4KN/m2

屋根現場の適切な用途: 波形金属屋根、台形屋根、サンドイッチ金属屋根、トタン屋根など。

その他の寸法:

メソッドの使用:

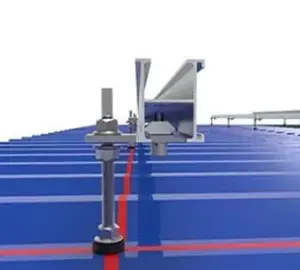

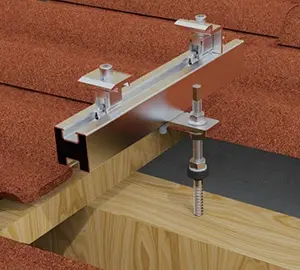

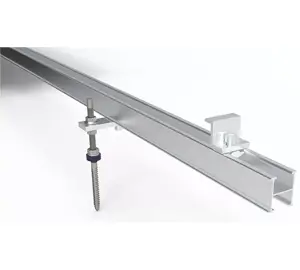

のソーラーハンガーボルトミッドクランプとエンドクランプでソーラーレールを固定するために、L フィートマウントキットと組み合わせて使用​​されます。

導入マニュアル

(1) 屋根の寸法を測定し、金属梁または木製垂木に取り付けキャビティの位置を事前に穴あけします。

(2) 水漏れの危険を排除するために、事前に開けられた穴にボルトをねじ込み、EPDM プレートが屋根にしっかりと接続されていることを確認します。

(3) 最終的にパネルを屋根上に設置するための高さを調整し、ロックナットを締めます。

(4) L フィートブロックを上部に取り付け、M10 フランジナットをしっかりとねじ込みます。

(5) ソーラーレールをレールコネクタで接続し、L フィートキットに取り付けます。

(7) ソーラーパネルを構造物に取り付けます。ミッドおよびエンドソーラーパネルクランプ屋根全体の舗装を完了します。
