タイルのタイプに基づいて適切なソーラー屋根フックを選択する方法: ソーラー設置業者、EPC 請負業者、および調達チームのためのエンジニアリング主導のガイド

ソーラールーフフックの選択がエンジニアリング上の重要な決定である理由

正しいものを選択するソーラールーフフックのために 瓦屋根用太陽光発電設置システムハードウェアに関する小さな決定は、構造の安定性、防水性、設置効率、長期的な資産の信頼性を直接決定します。商業用および工業用の屋上プロジェクトでは、適合性が不十分です。瓦屋根ソーラーマウント用ルーフフックタイルのひび割れ、水の浸入、風荷重による隆起の失敗、プロジェクトのタイムラインや保証期間に影響を与える費用のかかる再作業につながる可能性があります。

金属屋根や平らなコンクリート屋根とは異なり、瓦屋根は形状、厚さ、脆さ、荷重伝達挙動、設置上の制約が大きく異なります。ユニバーサル フックのアプローチには技術的に欠陥があります。正しい方法では、フックの形状、高さ調整機能、ベース プレートの設計、および材料グレードを特定のタイルの種類とその下の垂木構造に適合させる必要があります。

この技術ガイドは、適切な製品を選択するための構造化されたフレームワークを提供します。ソーラールーフフックタイルのタイプに基づいて。これには、屋根の仕組み、構造荷重の考慮事項、材料の性能、実際の設置の現実が統合されています。その目的は、エンジニアリング チーム、調達マネージャー、太陽光発電設置システム インテグレーターがリスクを軽減し、プロジェクトの収益性を向上させるデータに基づいた意思決定を行えるようにサポートすることです。

1. ソーラールーフフックの選択が単なるコンポーネントの選択ではなく、構造的な決定である理由

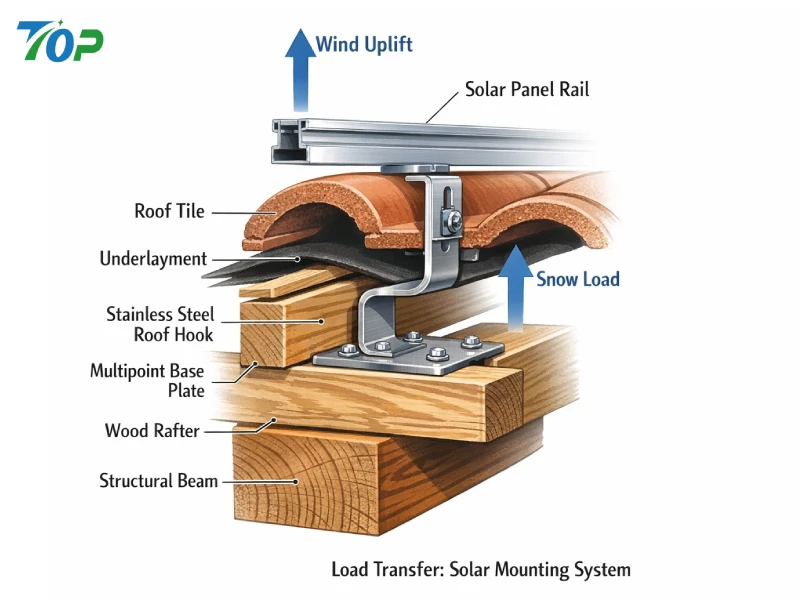

瓦屋根の太陽光発電設備では、屋根フックは太陽光発電取り付けレールと建物の耐力垂木の間の主要な構造インターフェイスとして機能します。ロードパスは次のとおりです。

• 太陽電池モジュール → 取り付けレール → 屋根フック → 構造垂木 → 建築構造物

タイル自体は、ない構造的な耐荷重要素。ほとんどの粘土タイル、コンクリートタイル、およびスレートタイルは、集中的な機械的負荷を考慮したものではなく、主に耐候性を目的として設計されています。とき瓦屋根用ソーラーマウントシステムが設置されている場合、周囲のタイルに過度のストレスがかかるのを避けながら、フックは荷重を垂木に直接伝達する必要があります。

工学的な観点から見ると、フックは以下に耐える必要があります。

• 死荷重 (モジュール + レール + 取り付け金具)
• 風による揚力と吸引荷重
• 積雪荷重 (該当する場合)
• 熱膨張応力
• 25年以上にわたる動的疲労

ASCE 7 (米国土木学会、2022 年) などの国際構造基準では、屋上の太陽光発電システムは、建物の高さ、暴露カテゴリー、局地的な風速を考慮して風荷重を評価する必要があると強調されています。したがって、ルーフフックは十分な耐荷重能力とテストされた性能データを備えて選択する必要があります。

これらの構造的現実を無視すると、次のようなリスクが高まります。

• 点荷重集中によるタイルのひび割れ
• 揚力時のフック変形
• 小さめの垂木からのファスナーの引き出し
• 不適切なタイルクリアランスによる水の侵入

したがって、ステンレス鋼のルーフフック単に耐食性を重視するのではなく、屋根システムとの構造的互換性を確保することが重要です。

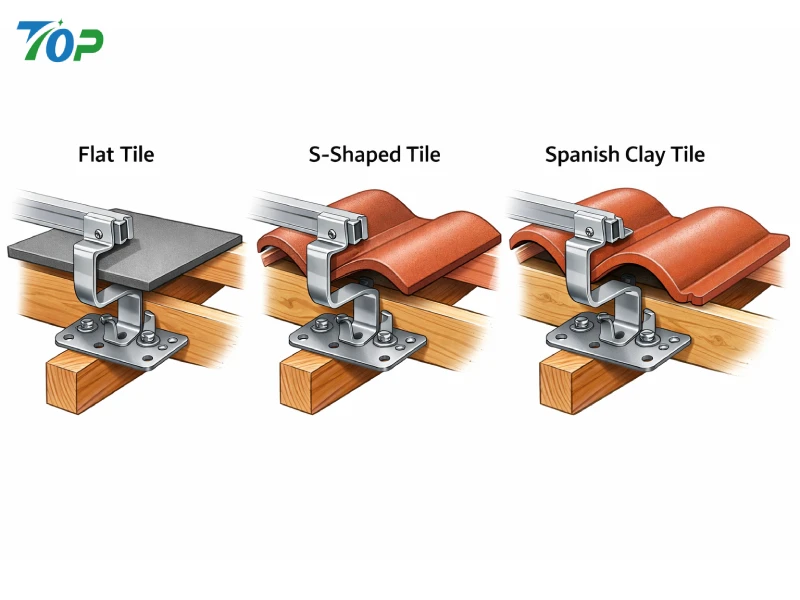

2. 太陽光発電プロジェクトで使用される一般的な瓦屋根のタイプを理解する

タイルの形状が異なれば、根本的に異なるものが必要になりますソーラールーフフック構成。以下は、住宅、商業、軽工業の太陽光発電プロジェクトで発生する一般的な瓦屋根の種類の技術的内訳です。

2.1 平らなコンクリート瓦屋根

平らなコンクリート タイルは、ヨーロッパ、オーストラリア、アジアの一部で広く使用されています。通常、厚さは 10 ～ 15 mm で、オーバーラップするインターロック プロファイルを備えています。

構造的特徴:

• 比較的高い圧縮強度
• 中等度の脆性
• 均一な平面プロファイル
• 垂直方向のタイル間隔を固定

で平瓦屋根用ソーラーマウントアプリケーションでは、主な設計上の課題は、フック アームとタイルの下側の間に十分なクリアランスを確保することです。フックの高さが不十分な場合、タイルはフック上に直接置かれ、応力が集中する点が生じます。

推奨される考慮事項:

• 高さ調節可能なルーフフック
• 垂木固定用の幅広ベースプレート
• タイルの最小クリアランスは 3 ～ 5 mm

2.2 スペイン/ローマの曲瓦屋根

スペインまたはローマのタイルは、凸面と凹面が交互に並ぶ波のような輪郭をしています。これらのタイルは、地中海性気候や高級住宅の建物で一般的です。

エンジニアリング上の課題:

• 非平面接触
• 可変タイル高さ
• カーブ間の設置スペースが限られている
• 吊り上げ時の破損リスクが高い

のためにスペイン瓦屋根用ソーラーマウント、標準的なフラットフックは不適切なことがよくあります。フックには次のものが必要です。

• 垂直調整範囲の拡大
• 湾曲したタイルの下にフィットする細い上アーム
• 垂木に合わせて横方向のオフセットを最適化

曲率の​​形状が一致しないと、不適切な取り付けや水路の露出につながることがよくあります。

2.3 スレート瓦屋根

スレートは、耐久性と美しさで知られる天然石の屋根材ですが、点荷重を受けると非常に脆くなります。

主な考慮事項:

• 穴あけ応力に対する許容度が低い
• 薄いタイルの厚さ
• 交換コストが高い

でスレート屋根用ソーラーマウント設置には、極薄のフックや特殊な水切りシステムが必要になることがよくあります。スレートタイルを不適切に持ち上げると、目に見えない微小な亀裂が発生し、その後の熱サイクル下でそれが伝播する可能性があります。

スレートの曲げ強度は最小限であるため、タイル表面へのトルク伝達を避けるためにベース プレートの位置合わせを正確にする必要があります。

2.4 粘土瓦屋根

粘土タイルは軽量ですが非常に脆いです。これらは優れた耐候性を示しますが、集中荷重に対する構造の復元力が限られています。

一般的なリスク瓦屋根用太陽光発電設置システム粘土タイルの使用には次のようなものがあります。

• 締めすぎによる亀裂
• タイルが正しく取り付け直されていない場合、水が浸入する
• 不均一なタイル間隔がフックの配置に影響を与える

調整可能な瓦屋根用ルーフフックロアアームが強化されており、正確なタイルクリアランスが不可欠です。

2.5 アスファルトシングル屋根（比較参考）

アスファルトシングルは瓦系ではありませんが、よく瓦屋根と比較されます。屋根板の用途では、通常、従来のタイル フックの代わりに水切り付きの L 型フィートが使用されます。

この区別は重要です。瓦屋根用フックを屋根板システムに使用しようとすると (またはその逆)、防水の完全性が損なわれ、標準的な設置慣行に違反します (国際規格評議会、2021 年)。

3. 正しいソーラールーフフックを選択するための主要なエンジニアリング基準

を選択するときは、ソーラールーフフックメーカーまたはフックモデルを評価する場合、調達およびエンジニアリングチームは次の 5 つの技術的側面を評価する必要があります。

3.1 フックの高さと調整範囲

タイルの厚さとオーバーラップの高さは、メーカーや地域によって異なります。調整できないフックは、クリアランスが不十分であったり、隙間が過剰であったりして、荷重伝達を損なう危険があります。

ベストプラクティス:

• 垂直方向の調整範囲 ≥ 30 ～ 50 mm
• タイルの直接圧縮を防ぐクリアランスギャップ
• コモンレールシステムとの互換性

調整機能により現場の柔軟性が向上し、複数の SKU 在庫の必要性が軽減されます。

3.2 ベースプレートの設計と荷重分散

ベース プレートはフックを垂木に固定します。ベースが狭い、または薄いと、ファスナーの応力集中が増大し、引き抜き抵抗が減少します。

構造ファスナーの研究 (American Wood Council、2018) によると、撤去能力は埋め込みの深さと木材の密度によって異なります。したがって：

• ベースプレートの厚さ ≥ 4 ～ 5 mm ステンレス鋼
• 少なくとも 2 つの構造ファスナー
• エッジ距離コンプライアンス

3.3 材質グレードと耐食性

最もプレミアムなステンレス鋼のルーフフックSUS304またはSUS316を使用してください。

• SUS304：内陸環境に最適
• SUS316：沿岸部や塩分濃度の高い地域に推奨

腐食により、時間の経過とともに断面強度が低下します。 25 年の設計寿命システムの場合、材料の選択は環境暴露カテゴリー (ISO 9223) に適合する必要があります。

3.4 防水機能の統合

タイルを持ち上げると、下地が一時的に露出します。不適切な再装着やフラッシングの欠落により、漏れのリスクが増加します。

ベストプラクティス:

• EPDMシールパッド
• 必要に応じて互換性のある点滅
• 過度な力を加えずにタイルをトリミングする

3.5 垂木レイアウトとの互換性

フックの配置は垂木の間隔 (通常は 400 ～ 600 mm) によって制限されます。フックの形状が横方向のオフセットを許容しない場合、取り付けは非効率になり、構造的に問題が発生します。

高度なソーラールーフフックデザインには、タイルにストレスを与えることなく構造部材と位置合わせするための横方向の調整機能が組み込まれています。

4. リスク分析: 間違ったルーフフックの選択の結果

不適切な瓦屋根の太陽光発電設置コンポーネントの選択が増加します:

• インストール時間が 15 ～ 30% 短縮される
• タイルの破損による材料廃棄物
• 漏洩クレームに対する保証対象
• 風隆起時の構造物責任

不適切な取り付け方法が使用された屋上の太陽光発電システムでは、風による故障が記録されています (Kopp et al., 2012)。多くの場合、モジュールが主に注目されますが、接続ハードウェアがシステムの存続可能性を決定することがよくあります。

調達チームの場合、総設置コストには、ハードウェアの単価だけでなく、リスクの軽減も含める必要があります。

5. 商業プロジェクトにおける戦略的調達の考慮事項

マルチサイトの商業プロジェクトの場合、瓦屋根用ソーラーマウントソリューションは次のように改善されます。

• 在庫管理
• 設置トレーニングの効率化
• 品質保証の一貫性
• 長期的なメンテナンスの予測可能性

ただし、標準化によってエンジニアリングの互換性が無効になってはなりません。正しいアプローチは、次のことができるメーカーを選択することです。

• 構造試験レポートの提供
• 調節可能なフックデザインを提供
• 独自のタイル形状のカスタマイズをサポート
• 大量注文に対してバッチの一貫性を実現

大量調達環境での適切な選択ソーラールーフフックメーカー取引上の購入ではなく、戦略的パートナーシップの決定となります。

6. タイルタイプ別ソーラールーフフック選択マトリックス

複数を管理するエンジニアリング チーム向け瓦屋根の太陽光発電設置地域をまたがるプロジェクトでは、構造化された比較ツールにより意思決定の効率が大幅に向上します。を選択する代わりに、ソーラールーフフック外観や価格のみに基づいて選択する場合は、形状の互換性、荷重伝達挙動、環境への曝露、設置公差を考慮する必要があります。

以下のマトリックスは、フックのタイプを屋根瓦のカテゴリに一致させるための実用的な参照フレームワークを提供します。最終的なエンジニアリング検証では、地域の建築基準に従って、常にサイト固有の構造計算を考慮する必要があります。

タイルの種類	推奨されるフック構成	調整可能性の要件	材質グレード	設置リスクレベル	エンジニアリングノート
平らなコンクリート タイル	標準の調整可能なフラットフック	30 ～ 50 mm の垂直調整	SUS304(内陸部)/SUS316(沿岸部)	中くらい	圧縮応力を防ぐためにタイルのクリアランス ≥3 mm を確保してください
スペイン/ローマの湾曲したタイル	ナローアーム拡張調節フック	50mm以上の垂直範囲	SUS304 / SUS316	高い	曲率に対応した上腕と横方向のオフセットが必要
スレートタイル	極薄フックまたはフラッシング一体型システム	最小限の高さ、正確な位置合わせ	SUS316が好ましい	非常に高い	スレートへの点荷重を避けてください。フラッシュ統合を検討してください
粘土タイル	強化ロアアーム調整フック	30～40mm	SUS304 / SUS316	高い	締めすぎを防ぎます。均一なタイルの再着座を維持する

この選択マトリックスは、普遍的なものは存在しないことを示しています。瓦屋根用ルーフフックアプリケーション。各構成は、タイルのジオメトリと構造の動作に対応する必要があります。

7. タイルカテゴリ別の詳細なエンジニアリング上の考慮事項

7.1 平らなコンクリート瓦屋根: 制御されたクリアランスによる構造の安定性

平らなタイル システムは、湾曲した屋根やスレート屋根に比べて比較的施工が容易です。ただし、フックの高さの選択が不適切だと、タイルの圧縮や浮き上がりの不安定性が発生する可能性があります。

主要なエンジニアリング重点分野:

• フックアームの厚さは風による揚力による曲がりに耐えるのに十分です。
• 標準垂木間隔 (400 ～ 600 mm) に対応するベース プレート幅
• フックごとに少なくとも 2 つの構造ラグ スクリュー
• ASCE 7 風荷重計算要件への準拠

強風ゾーンでは、屋根ゾーンの分類に応じて、揚力が 2.0 kPa を超える場合があります (ASCE、2022)。したがって、ファスナーを選択する際には、ファスナーの許容引き抜き抵抗を確認することが不可欠です。平瓦屋根用ソーラーマウント.

7.2 スペイン/ローマ瓦屋根: 曲率と荷重伝達の管理

湾曲したタイル システムでは、非対称な荷重パスが発生します。フックは、応力集中を生じさせずに、タイルの凹面と凸面の間を橋渡しする必要があります。

重要な設計パラメータ:

• 上腕の曲率許容差
• 垂木の位置合わせのための横方向の調整機能
• ピークタイルの尾根をクリアするために延長された垂直高さ
• 偏心荷重条件下での構造試験

湾曲したタイルは設置中に破損率が高くなることが多いため、調整可能なタイルを選択してください。ソーラールーフフック再作業コストを削減し、設置サイクルを短縮します。

7.3 スレート瓦屋根: 精密工学とリスク軽減

スレート屋根の設置には、最高のエンジニアリング規律が要求されます。粘土やコンクリートとは異なり、スレートは衝撃や集中トルクに耐えることができません。

のためにスレート屋根用ソーラーマウントシステムの場合は、以下を考慮してください。

• 薄型フック形状
• 防水膜保護による事前穴あけ戦略
• 許可されている場合は金属フラッシュとの統合
• 耐食性の高いSUS316を使用し長期耐久性を実現

スレート屋根の設置ミスは、凍結融解サイクルによって広がる微小な亀裂という潜在的な欠陥を引き起こすことがよくあります (国際規格評議会、2021)。

7.4 粘土瓦屋根: 脆性とトルクの制御

粘土タイルは引張強度が低く、曲げ耐性が限られています。締めすぎたファスナーは破損の最も一般的な原因の 1 つです。

ベストプラクティス:

• トルク管理された締結工具
• フッククリアランスのための均一なタイルトリミング
• 応力を分散するベースプレート設計
• タイルを再設置した後の目視検査

強化されたものを選択するステンレス鋼のルーフフック粘土屋根システムの構造的信頼性を向上させます。

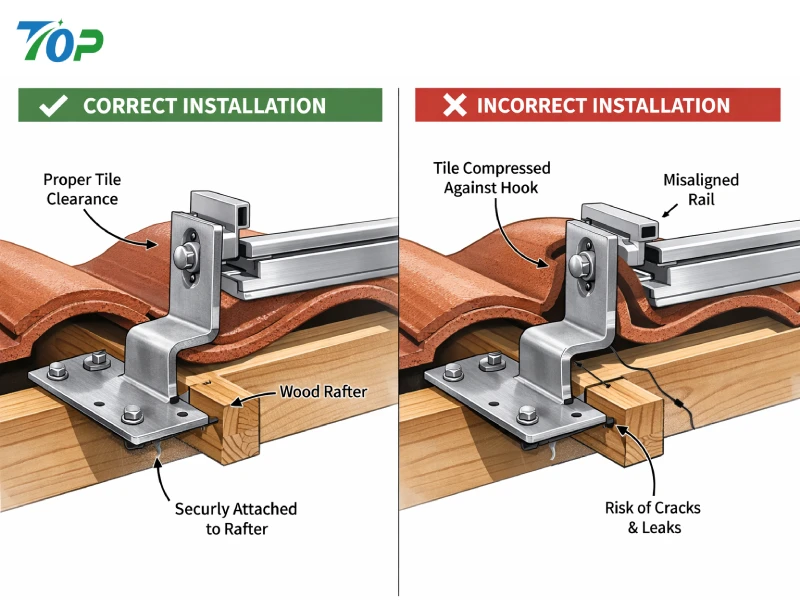

8. プロジェクトのリスクを高める一般的なインストールミス

コマーシャル全体にわたって瓦屋根の太陽光発電設置プロジェクトでは、次のような繰り返されるミスがコストの超過と長期的な責任の原因となります。

8.1 すべてのタイル タイプに対するユニバーサル フックの使用

シングルフックモデルを使用して標準化しようとすると、位置ずれやタイルの損傷が発生することがよくあります。ジオメトリ固有のソリューションが必要です。

8.2 風荷重ゾーンの変動の無視

屋根の角や端には、より大きな揚力がかかります。フックの間隔は、構造コードに基づくゾーン分類を反映する必要があります。

8.3 タイルのクリアランスが不十分である

タイルとフックが直接接触すると、脆い屋根材に荷重が伝わり、破損のリスクが高まります。

8.4 ファスナーの埋め込み深さが不十分である

ファスナーの引き抜き能力は、埋め込みの深さと木材の密度によって異なります (American Wood Council、2018)。これらのパラメータを過小評価すると、システムの安全マージンが減少します。

8.5 熱膨張を考慮していない

ステンレス鋼とアルミニウムの取り付けレールは異なる速度で膨張します。不適切な設計では、フック接続部に長期的なストレスがかかる可能性があります。

9. 設置効率と人件費の最適化

正しいものを選択するソーラールーフフックメーカー設置効率に大きな影響を与える可能性があります。

現場の生産性を向上させる機能:

• 事前に組み立てられた調整可能なコンポーネント
• 明確な構造荷重文書
• 大規模な調達注文のバッチ一貫性
• 互換性のあるレールインターフェイス設計

建設の生産性に関する研究では、設置の簡素化により、反復的なシステムで労働時間が 10 ～ 25% 削減されることが示されています (Gould & Joyce、2014)。大規模な屋上太陽光発電ポートフォリオでは、このような節約はプロジェクトの利益に重大な影響を与えます。

10. エンジニアリング負荷の検証と文書化

商業用太陽光発電開発者や EPC 請負業者にとって、文書は不可欠です。信頼できるソーラールーフフックサプライヤーは以下を提供する必要があります:

• 機械的負荷試験レポート
• 材質証明書（SUS304 / SUS316）
• 有限要素解析データ (入手可能な場合)
• 耐食性の分類
• 品質管理のトレーサビリティ記録

風荷重試験の研究 (Kopp et al.、2012) は、取り付けの完全性が屋上システムのパフォーマンスの制限要因となることが多いことを示しています。したがって、フックの選択は、仮定ではなく機械的な証拠によって検証される必要があります。

11. 費用対効果の分析: 単価を超えて

調達の決定では、初期単価ではなくライフサイクル価値を考慮する必要があります。低価格瓦屋根用ルーフフック調整機能や構造認証が欠けていると、次のような結果が生じる可能性があります。

• タイルの交換費用が高くなる
• インストール期間の延長
• 気象現象後の保険紛争
• 長期信頼性の低下

総コストアプローチには次のものが含まれます。

• 材料費
• 人件費
• リスク軽減コスト
• 保証エクスポージャ
• メンテナンスの予測可能性

総合的に評価すると、調整可能な設計ソーラールーフフックシステムは多くの場合、大規模な商用ポートフォリオ全体でより優れた投資収益率を生み出します。

12. 大規模プロジェクトに適したソーラールーフフックメーカーを選択する方法

商用およびポートフォリオベースの屋上太陽光発電開発では、ソーラールーフフックメーカー戦略的なエンジニアリングとリスク管理の決定です。メーカーの設計能力、生産管理、文書の透明性は、設置効率、構造の信頼性、長期的な資産パフォーマンスに直接影響します。

調達チームとエンジニアリングチームは、価格と納期の評価に加えて、調達時に次の側面を評価する必要があります。ソーラールーフフック瓦屋根太陽光発電設置プロジェクト用のシステム。

12.1 エンジニアリング能力と構造検証

資格のある製造業者は、シミュレートされた風による上昇および下向きの圧力条件下での耐荷重能力を実証する機械的検証データを提供する必要があります。

要求すべき主な書類:

• 静荷重試験レポート
• 材料引張強さ認証
• 有限要素解析 (FEA) のドキュメント
• ファスナーの互換性の検証
• ISO 9223に基づく耐食性分類

多くの場合、取り付けシステムは屋上太陽光発電設置において最も弱い部分となります。風工学研究により、屋上設置システムは、独立したコンポーネントではなく、統合された構造アセンブリとして評価する必要があることが確認されています (Kopp et al.、2012)。文書化されたテスト証拠を提供できないサプライヤーは、回避可能なプロジェクトのリスクをもたらします。

12.2 材料の品質とトレーサビリティ

最も高性能ステンレス鋼のルーフフックSUS304またはSUS316ステンレス鋼で製造されています。ただし、材料グレードだけでは不十分です。トレーサビリティと一貫性も同様に重要です。

ポートフォリオ規模の調達の場合、品質管理システムには以下を含める必要があります。

• バッチレベルの材料認証
• 寸法公差検査
• 表面仕上げの一貫性チェック
• 溶接の完全性検査 (該当する場合)

腐食は時間の経過とともに有効断面積と構造強度を低下させます。沿岸地域や湿気の多い地域では、25 年の設計耐久性を維持するには、通常 SUS316 が推奨されます。

12.3 調整可能性とSKUの最適化

モジュール式の調整可能なフック設計を提供するメーカーは、在庫の複雑さを軽減します。複数の固定高さのモデルをストックする代わりに、調整可能な瓦屋根用ルーフフックシステムは、平らなタイル、粘土タイル、および中程度の曲率のタイルをカバーできます。

この柔軟性により、以下が向上します。

• 倉庫の効率化
• 設置適応性
• フィールド変更の削減
• 調達サイクルの短縮

ライフサイクルコストの観点から見ると、適応型フックシステムは、低コストの固定形状の代替品と比較して、長期的に高い価値をもたらすことがよくあります。

12.4 生産能力と供給の安定性

大規模な商用太陽光発電ポートフォリオには、一貫した納品スケジュールが必要です。取り付けハードウェアの供給が中断されると、設置作業員が遅れ、試運転のスケジュールに影響を与える可能性があります。

信頼できる瓦屋根用ソーラーマウントサプライヤーは以下を証明する必要があります。

• 拡張可能な生産ライン
• リードタイムの​​透明性
• 輸出物流能力
• 一貫した寸法再現性

フックの高さまたはベース プレートの位置の寸法のばらつきにより、長い屋根スパンにわたってレールの位置がずれる可能性があるため、一貫性は特に重要です。

13. 商業施設向けエンジニアリングコラボレーションモデル

商業用および複数の建物の屋上ポートフォリオの場合、設置業者と設置業者間のコラボレーションソーラールーフフックメーカー部品表を完成させる前に行う必要があります。

最適化されたワークフローには通常、次のものが含まれます。

1. 屋根構造に関する文書のレビュー
2. タイルの種類の識別と厚さの測定
3. 地方自治体の規定に基づく風雪荷重の計算
4. フック間隔レイアウト計画
5. 構造ファスナー仕様
6. プロトタイプの検証 (必要な場合)

建設前にこれらの手順を統合すると、変更指示や現場での調整が減ります。 ASCE 7 (2022) によると、屋上システムはゾーン固有の風上昇圧力を考慮する必要があります。取り付け段階でのエンジニアリング入力により、コンプライアンスが確保され、構造の弾力性が向上します。

14. 瓦屋根太陽光発電設置の長期性能に関する考慮事項

評価する場合ソーラールーフフックシステムでは、長期的な信頼性が初期設置のパフォーマンスと同じくらい重要です。

14.1 熱膨張と疲労

ソーラー取り付けレールは通常アルミニウムですが、フックはステンレス鋼です。材料間の膨張差により、接続点に周期的な応力が発生します。 25 年の耐用年数を超えると、耐疲労性が重要になります。

14.2 腐食環境の分類

ISO 9223 は大気腐食性レベルを分類しています。沿岸環境 (C4 ～ C5 カテゴリー) では、より高い耐食性の材料が必要です。このような場合には孔食を防ぐためにSUS316を推奨します。

14.3 メンテナンスのアクセシビリティ

フックにより、モジュール全体を取り外さなくても検査にアクセスできるようにする必要があります。効率的なメンテナンス設計により、長期的な動作安定性が向上します。

15. ソーラールーフフックに関するよくある質問

15.1 1 つのソーラールーフフックはすべての種類のタイルに適合しますか?

いいえ。タイルの形状は大きく異なります。調整可能なデザインは複数のタイル カテゴリをカバーできますが、スレート タイルや高度に湾曲したスパニッシュ タイルでは、特殊な構成が必要になることがよくあります。

15.2 フックを選択する前にタイルの高さを測定するにはどうすればよいですか?

タイルの総厚さとオーバーラップ高さを測定します。選択したフックの高さが、タイルの表面を圧縮することなく適切なクリアランスを提供することを確認してください。

15.3 海岸瓦屋根の太陽光発電設置に最適な材料は何ですか?

SUS316ステンレス鋼は耐食性が向上するため、高塩分環境や海洋環境に推奨されます。

15.4 1キロワットあたり何本のルーフフックが必要ですか?

フックの数量は、風域の分類、モジュールのサイズ、レールのスパンによって異なります。構造計算は ASCE 7 の荷重基準に従う必要があります。

15.5 ソーラールーフフックには水切りが必要ですか?

一部の瓦屋根システムでは、長期的な雨漏り防止を強化するために、水切りまたは防水膜の統合が推奨されます。

15.6 設置中にタイルがひび割れる原因は何ですか?

一般的な原因としては、不十分なクリアランス、締めすぎ、不適切な吊り上げ方法、不均一な荷重分散などが挙げられます。

15.7 インストール時間を短縮するにはどうすればよいですか?

調整可能な事前に組み立てられたフックと標準化されたレールインターフェイスを使用することで、設置効率が大幅に向上します。

16. 戦略的結論: エンジニアリングの精度がプロジェクトの収益性を高める

正しいものを選択するソーラールーフフックのために瓦屋根用太陽光発電設置システムそれは多次元のエンジニアリング上の決定です。タイルの形状、荷重伝達動作、腐食環境、設置ワークフローをすべて一緒に評価する必要があります。

商業規模のプロジェクトの場合、アタッチメント システムは次のことを決定します。

• 構造コンプライアンス
• 設置の生産性
• 保証エクスポージャ
• ライフサイクル保守コスト
• ポートフォリオレベルの信頼性

うまく設計された調整可能な瓦屋根用ルーフフックアプリケーションでは、現場の不確実性が軽減され、荷重分散が改善され、防水性が強化されます。文書化された構造検証と製造の一貫性によってサポートされる場合、このようなシステムは長期的な安定性と目に見えるコスト上の利点を提供します。

アタッチメントレベルでのエンジニアリングの精度は、プロジェクトのマージンの向上と運用リスクの軽減に直接つながります。瓦屋根太陽光発電のポートフォリオを管理する設置業者、EPC 請負業者、調達チームにとって、適切な選択ソーラールーフフックメーカーそれは単に調達の決定ではなく、構造的な戦略です。

参考文献

• アメリカ土木学会。 （2022年）。建物およびその他の構造物の最小設計荷重および関連基準 (ASCE/SEI 7-22)。 ASCE。
• アメリカ木材評議会。 （2018年）。木造建築に関する国家設計仕様書 (NDS)。アメリカ木材評議会。
• 国際標準化機構。 （2012年）。ISO 9223: 金属および合金の腐食 – 大気の腐食性 – 分類。 ISO。
• 国際規範評議会。 （2021年）。国際住居コード (IRC)。 ICC。
• Kopp, G.A.、Farquhar, S.、および Morrison, M. (2012)。屋上のソーラーパネルには風による負荷がかかります。風工学および産業空気力学ジャーナル、111、100〜111。
