強風地域の太陽光発電フェンスの補強: EPC 請負業者および設置業者のためのエンジニアリング ガイド

強風太陽光発電フェンスシステム用の構造補強ソリューション

強化アルミニウム合金構造と従来の鋼構造

材料の選択は、最も重要な決定の 1 つです。太陽光発電フェンスの補強特に強風や腐食性の環境では。従来の亜鉛メッキ鋼構造は、短期的にはコスト効率が高いものの、沿岸地域や湿気の多い地域では劣化が促進されることがよくあります。対照的に、高強度アルミニウム合金システムは、重量、耐食性、構造性能の間で優れたバランスを実現します。

工学的な観点から見ると、アルミニウム合金 (通常は 6005-T5 または 6063-T6) は、基礎にかかる死荷重を大幅に軽減しながら、優れた引張強度を提供します。この軽量化により、設置効率が直接向上し、輸送コストが削減されます。これは、大規模な展開を管理する EPC 請負業者にとって重要な考慮事項です。

と組み合わせるとSUS304ステンレス製ファスナー、アルミニウム構造は、720 時間を超える塩水噴霧環境に耐えることができる耐食システムを形成します。時間の経過とともにコーティング欠陥が生じる可能性がある溶融亜鉛メッキ (HDG) 鋼と比較して、この組み合わせにより、最小限のメンテナンスで長期的な耐久性が保証されます。

耐風性を高めるために最適化されたポスト設計

フェンス支柱は、あらゆる太陽光フェンスシステムの主要な耐荷重コンポーネントとして機能します。強風の地域では、不適切な支柱の設計が構造破損の主な原因の 1 つです。強化された PV フェンス システムでは、横方向の風荷重による曲げや座屈に耐えるために、壁の厚さを増やした柱 (通常は 2.0 mm 以上) が必要です。

同様に重要なのは、埋め込み深さ。ほとんどの強風用途では、最小深さ 800 mm が推奨されますが、土壌条件や風のクラスによっては深さが増加する可能性があります。より深い埋め込みにより、転倒モーメントや揚力に対する耐性が強化されます。

高度な設計には、次のものも組み込まれる場合があります。

• 慣性モーメントを向上させるハット型または C 型ポストプロファイル
• コンクリート設置システム用の強化ベースプレート
• ねじり不安定を防ぐ回転防止機能

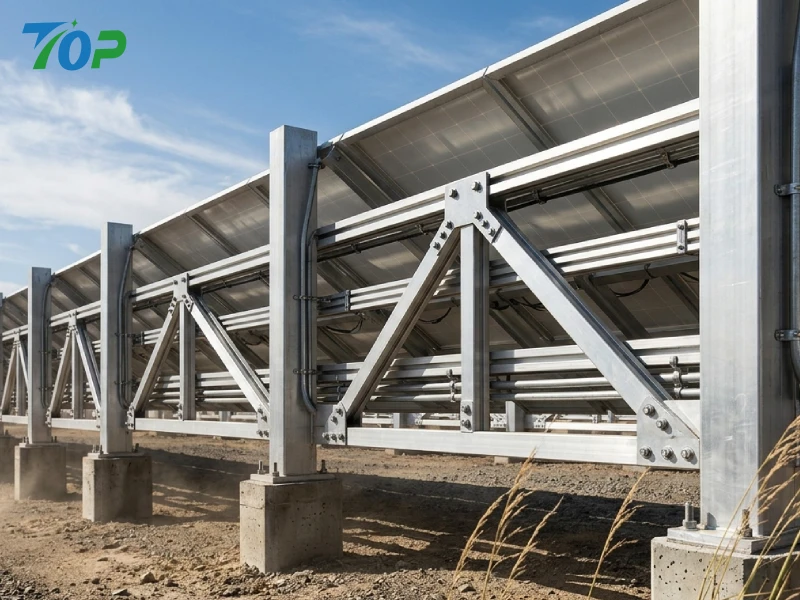

クロスブレース&三角補強設計

構造剛性を向上させる最も効果的な方法の 1 つ耐風PVフェンスシステムクロスブレーシングによるものです。斜めの部材を導入することにより、荷重を複数の構造要素にわたって再分散することができ、重要な部分での応力集中を大幅に軽減します。

三角形の補強形状は、曲げ力を軸方向の力に変換し、材料がより効率的に耐えることができるため、特に効果的です。この設計アプローチにより、風圧による変形が最小限に抑えられ、システム全体の安定性が向上します。

EPC 請負業者の場合、事前設計されたブレース モジュールを組み込むことで設置を合理化し、エンジニアリングの精度を維持しながら現場での製造時間を短縮することもできます。

高強度ファスナーとクランプ システム

ファスナーは見落とされがちですが、動的な風荷重下で構造の完全性を維持する上で重要な役割を果たします。強風用途では、すべてのボルト、ナット、クランプは次の材質で作られている必要があります。SUS304またはSUS316ステンレス鋼強度と耐食性を両立させます。

トルク管理も同様に重要です。締め付けが不十分なボルトは時間の経過とともに緩む可能性があり、締め付けすぎると材料疲労が発生する可能性があります。通常、校正されたトルクレンチを使用してトルク制御された取り付けを実行すると、すべての接続にわたって一貫した予圧が保証されます。

推奨される実践方法は次のとおりです。

• ゆるみ止めワッシャーやロックナットを使用する場合
• 重要な接続部にネジロック剤を塗布する
• 取付後のトルク検証を実施

空力の最適化

構造的な強化を超えて、空力設計は風荷重を軽減する上で重要な役割を果たします。頑丈なフェンス パネルは大きな風の抵抗を生み出す可能性があり、構造コンポーネントの負荷が高くなります。対照的に、最適化された設計では部分的な空気の流れが可能になり、全体の負荷が軽減されます。

効果的な戦略には次のようなものがあります。

• パネル間の制御された間隔の導入
• 穴あきまたはメッシュバックのフェンスシステムの使用
• パネルの傾斜角度を調整して抗力係数を最小限に抑える

これらの設計の最適化により、構造性能が向上するだけでなく、材料要件も削減され、コスト効率の向上と ROI の向上に貢献します。

強風地域における太陽光発電フェンスの安定性のための基礎工学

地上設置型とコンクリート基礎の比較

駆動接地ポストとコンクリート基礎のどちらを選択するかは、システムの安定性と設置速度に直接影響します。地上設置型システムは、適切な土壌条件では設置が早く、費用対効果も高くなりますが、極度の強風地帯では抵抗が制限される場合があります。

コンクリート基礎は、労働集約的ではありますが、優れた耐荷重能力を提供するため、次のような場合に推奨されます。

• 風にさらされる沿岸地域
• 支持力の低い柔らかい土壌または砂質の土壌
• 長期的な構造信頼性が必要なプロジェクト

土壌条件の影響 (砂、粘土、岩の多い地形)

土壌の特性は基礎の性能に直接影響します。たとえば、砂質土壌では横方向の抵抗が弱く、より深い埋め込みやより大きなコンクリート基礎が必要になる場合があります。粘土質の土壌は粘着力を高めますが、水による膨張や収縮の影響を受けやすい可能性があります。

岩の多い地形では支持力は高くなりますが、設置には特殊な掘削装置が必要となる可能性があるという課題があります。 EPC 請負業者にとって、適切な基礎設計を選択するには、設置前に地盤調査を実施することが不可欠です。

風力クラス別の推奨基礎深さと直径

基礎の設計は、地域の風の分類に合わせて行う必要があります。一般的なガイドラインとしては次のとおりです。

• 中風域: 埋め込み深さ 600 ～ 800mm
• 強風ゾーン: 埋め込み深さ 800 ～ 1200mm
• 強風域（台風多発地帯）：鉄筋コンクリートで≧1200mm

特に柔らかい土壌では、隆起力に抵抗するために、基礎の直径も比例して大きくする必要があります。

浮き上がり防止設計テクニック

強風によって発生する揚力は、適切に対処しなければ、適切に設計された構造物であっても損傷する可能性があります。効果的な反隆起戦略には次のようなものがあります。

• コンクリート基礎にアンカーボルトを埋め込んで使用する場合
• 足場ベースを拡大して耐久性を向上
• 安定性を高めるためにグラウンドアンカーまたはヘリカルパイルを追加します。

これらの対策は、垂直方向の風力が横方向の荷重と同じくらい重要になる可能性がある沿岸地域や台風が発生しやすい地域では特に重要です。

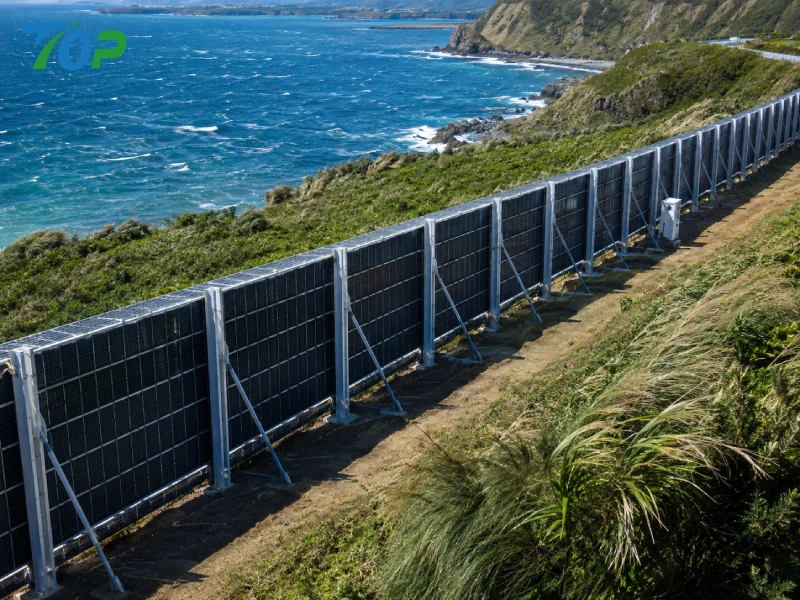

沿岸の強風環境における防水および防食設計

耐塩水噴霧性 (≥720h 試験基準)

沿岸環境では、腐食がシステムの寿命に影響を与える主な要因となります。高品質太陽光発電フェンス補強システム長期耐久性を確保するには、少なくとも 720 時間の塩水噴霧試験基準に合格する必要があります。

このレベルの抵抗は、構造の劣化を防ぎ、長期にわたって機械的性能を維持するために不可欠です。

材質の選択: SUS304 vs SUS316 vs HDG 鋼

材料の選択は耐食性に大きく影響します。

• SUS304：ほとんどの環境で優れた耐食性を備えた標準オプション
• SUS316：腐食性の高い海岸地域や工業地域向けの耐性の強化
• HDG スチール:コストは低いが、塩分が多い条件では耐久性が低下する

B2B バイヤーにとって、適切な素材を選択することで、コストとパフォーマンスの最適なバランスが確保されます。

EPDM シーリングおよび機械的圧縮設計

水の浸入は、構造コンポーネントと電気システムの両方に損害を与える可能性があります。 EPDM ゴム製シーリングと機械的圧縮を組み合わせることで、接続ポイントと取り付けインターフェイスに信頼性の高い防水機能を提供します。

この設計により、熱膨張および熱収縮下でも長期のシール性能が保証されます。

長期耐久性とメンテナンスコスト

より高級な材料と補強戦略により初期費用は増加する可能性がありますが、メンテナンスの頻度と交換の必要性は大幅に減少します。 EPC 請負業者や販売代理店にとって、これはライフサイクル コストの削減とプロジェクトの収益性の向上につながります。

最終的には、堅牢な企業への投資太陽光発電フェンスの補強ソリューションは、システムの信頼性を高め、リスクを最小限に抑え、強風環境において優れた ROI を実現する戦略的な決定です。

EPC請負業者向けの設置効率の最適化

現場での労力を軽減する事前に組み立てられたコンポーネント

強風地域のプロジェクトでは、設置効率はスピードだけではなく、プロジェクトのコスト、労働力の割り当て、リスクに直接影響します。効率を向上させるための最も効果的な戦略の 1 つ太陽光発電フェンスの補強システムは、事前に組み立てられたコンポーネントを使用します。複雑な組み立てプロセスを建設現場から工場に移すことで、EPC 請負業者は現場での労働時間を大幅に削減し、人的エラーを最小限に抑えることができます。

事前に組み立てられたモジュールには通常次のものが含まれます事前に穴を開けられたアルミニウムレール, 一体型クランプ、および事前構成されたポスト接続。このアプローチにより、一貫した品質管理が保証され、設置チームはコンポーネントの製造ではなく位置決めと固定に集中できるようになります。

大規模プロジェクトの場合、これは次のようになります。

• 設置時間を 20 ～ 40% 短縮
• 高度な熟練労働者への依存度の低下
• 複数のサイトにわたるインストールの一貫性の向上

モジュラーフェンス設計による迅速な導入

モジュラー設計は、スケーラブルな太陽光フェンスの導入を可能にする重要な要素です。強化された太陽光発電フェンスシステムでは、モジュール化により標準化されたコンポーネントをさまざまなプロジェクトで使用できるようになり、在庫管理が改善され、調達の複雑さが軽減されます。

各モジュールは通常、次のもので構成されます。

• パネル寸法の標準化
• 均一な取り付けインターフェース
• 交換可能な構造コンポーネント

この設計思想により、設置が迅速化されるだけでなく、メンテナンスや将来のアップグレードも簡素化されます。流通業者にとって、モジュラー システムは SKU の標準化を改善し、大量の調達をより効率的かつコスト効率の高いものにします。

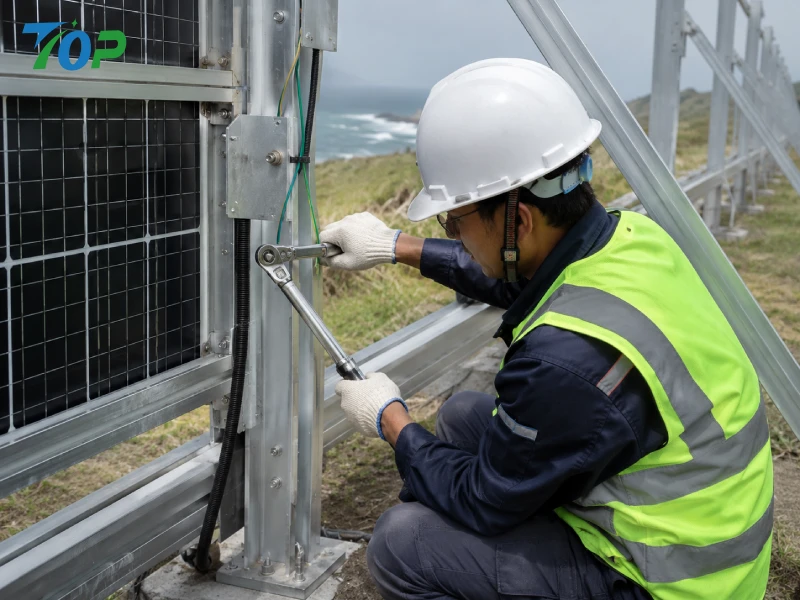

トルク制御による取り付けワークフロー

強風の用途では、不適切な固定がシステム障害の最も一般的な原因の 1 つです。構造の完全性と長期的な信頼性を確保するには、トルク制御された取り付けワークフローを実装することが不可欠です。

ベスト プラクティスには次のものが含まれます。

• すべての重要な接続に校正されたトルクレンチを使用する
• 材料の種類とボルトのサイズに基づいたトルク仕様の定義
• 品質保証文書の一部としてトルク値を記録

このレベルのプロセス制御は、トレーサビリティを提供し、エンジニアリング標準への準拠を保証するため、認証や第三者による検査が必要なプロジェクトにとって特に重要です。

強風地域で避けるべきよくある設置ミス

高品質の素材を使用していても、不適切に取り付けられると効果が損なわれる可能性があります。太陽光発電フェンスの補強。よくある間違いには次のようなものがあります。

• ポストの埋め込み深さが不十分です
• 敷地全体の土壌の変動を無視する
• ファスナーにかかるトルクが一貫していない
• 不適切なアライメントにより負荷が不均一に分散される

これらの問題を回避するには、適切なトレーニング、標準化された手順、および現場での監督を組み合わせる必要があります。 EPC 請負業者の場合、設置者の教育に投資することで、やり直しや保証請求を大幅に削減できます。

比較: 標準的な PV フェンスと強化された強風用 PV フェンス システム

構造強度の比較

標準的な PV フェンス システムは通常、中程度の環境条件向けに設計されており、極端な風荷重を考慮していない場合があります。対照的に、強化システムは、より高い安全マージン、より厚い材料、および最適化された構造幾何学を使用して設計されています。

これにより、周期的な風荷重下での曲げ、浮き上がり、疲労に対する耐性が大幅に向上します。

インストール時間の比較

強化システムはより複雑に見えるかもしれませんが、モジュール式で事前に組み立てられた設計のため、多くの場合、現場での広範な調整が必要な従来のシステムと比べて設置時間が短縮されます。

EPC 請負業者にとって、これはプロジェクトのスケジュールが短縮され、人件費が削減されることを意味します。

ライフサイクルコスト (LCOE への影響)

財務的な観点から見ると、標準システムと強化システムの選択は、均等化エネルギー原価 (LCOE) に直接影響します。強化されたシステムは初期投資が高くなりますが、次のような利点があります。

• メンテナンスコストの削減
• ダウンタイムの削減
• システム寿命の延長

これらの要因は、プロジェクトのライフサイクル全体にわたって、より予測可能で有利な ROI に貢献します。

メンテナンス頻度と故障率

強風地域の標準システムは頻繁な検査と修理が必要になることが多く、運用コストが増加します。一方、強化された PV フェンス システムは耐久性を考慮して設計されているため、故障率が低くなり、メンテナンスの頻度が減ります。

この信頼性は、ダウンタイムが大幅な収益損失につながる可能性がある公共事業規模のプロジェクトでは特に重要です。

強風太陽光発電フェンスプロジェクトに対する専門家の設置に関する推奨事項

実装の成功太陽光発電フェンスの補強強風環境でのシステムには、エンジニアリングの精度と実際の設置に関する専門知識の組み合わせが必要です。業界のベスト プラクティスに基づいて、EPC 請負業者は次の推奨事項を採用する必要があります。

• 設計前に詳細なサイト固有の風荷重評価を実施
• SUS304/SUS316 ステンレス鋼や TUV テスト済みコンポーネントなどの認定された材料を選択
• 土壌と風の条件に基づいて適切な基礎設計を確保する
• トルク管理された取り付けプロセスを実装する
• 設置後の構造検査と品質チェックを実施します。

ヒント:複雑な強風プロジェクトの場合、経験豊富なメーカーと提携することで、エンジニアリングのリスクを大幅に軽減できます。カスタマイズされた設計サポート、構造計算、プロジェクト固有の最適化ソリューションについては、当社の技術チームにお問い合わせください。

代理店および EPC バイヤー向けの一括調達に関する考慮事項

標準化と在庫の互換性

代理店や大手 EPC 会社にとって、効率的な在庫管理には製品の標準化が不可欠です。モジュラー太陽光発電フェンスの補強交換可能なコンポーネントを備えたシステムにより、在庫管理が向上し、プロジェクト固有のカスタマイズの必要性が軽減されます。

認証要件 (TUV、ISO、材料トレーサビリティ)

認証は、製品の品質とコンプライアンスを確保する上で重要な役割を果たします。購入者は、以下を提供するサプライヤーを優先する必要があります。

• 構造コンポーネントの TUV 認証
• ISO認証を受けた製造プロセス
• 完全な材料トレーサビリティ文書

これらの認証は信頼性を保証するだけでなく、プロジェクトの承認と資金調達を促進します。

大規模調達におけるコストの最適化

一括購入にはコスト面で大きなメリットがありますが、慎重な計画が必要です。主な戦略には次のようなものがあります。

• 数量割引を実現するための注文の統合
• 標準化されたコンポーネントを選択して SKU の複雑さを軽減する
• 輸送コストを最小限に抑えるための物流の調整

大規模プロジェクトの物流と梱包

効率的な梱包と物流は、輸送中に資材を保護し、現場でのスムーズな取り扱いを確保するために重要です。高品質のサプライヤーは、損傷のリスクを軽減し、荷降ろしの効率を向上させる、最適化された梱包ソリューションを提供します。

太陽光発電フェンスメーカーとしてTOPFENCE Solarを選ぶ理由

太陽光発電設置およびフェンスシステムの専門メーカーとして、TOPFENCE SOLAR は、強風環境に合わせて設計されたソリューションを提供します。同社は、高度なアルミニウム押出技術と精密製造能力により、耐久性と効率性を考慮して設計された高性能システムを提供しています。

主な利点は次のとおりです。

• 多様なプロジェクトのニーズに対応するフルレンジの製品ポートフォリオ
• 海岸沿いや強風の設備で実証済みのパフォーマンス
• 特許取得済みの構造設計による強力な研究開発能力
• 大規模EPCプロジェクト向けの信頼できるグローバルサプライチェーン

TOPFENCE Solar は、エンジニアリングの専門知識と製造の卓越性を組み合わせることで、EPC 請負業者や販売代理店が信頼性の高い、ROI の高い太陽光発電プロジェクトを実現できるようサポートします。

FAQ: 強風用太陽光発電フェンスシステムの設計と調達

Q1 強化太陽光発電フェンスはどのくらいの風速に耐えられますか？

設計と材料に応じて、強化システムは適切に設計され設置されていれば 40 ～ 60 m/s を超える風速に耐えることができます。

Q2 アルミニウムは強風の環境に十分な強度がありますか?

はい。高級アルミニウム合金は優れた強度重量比を実現し、適切に設計されれば、多くの用途で従来の鋼を上回る性能を発揮します。

Q3 フェンスの支柱はどのくらいの深さに設置すればよいですか？

通常は 800 ～ 1200mm ですが、土壌の状態や風荷重の要件によって異なります。

Q4 サプライヤーにどのような認証を要求する必要がありますか?

TUV 認証、ISO 製造規格、材料トレーサビリティに関する文書を探してください。

Q5 安全性を損なうことなく設置時間を短縮するにはどうすればよいですか?

モジュール式の組み立て済みシステムを使用し、トルク制御による標準化された設置手順を実装します。

Q6 沿岸環境における一般的な寿命はどれくらいですか?

適切な材料と強化を使用すれば、システムは最小限のメンテナンスで 20 ～ 25 年以上持続できます。

Q7 強化PVフェンスはメンテナンスコストを削減できますか?

はい。耐久性と構造の安定性が向上し、修理や点検の必要性が大幅に軽減されます。

Q8 SUS304とSUS316の材質はどう選べばいいですか？

SUS304 はほとんどの環境に適していますが、腐食性の高い海岸地域や工業地域には SUS316 が推奨されます。

結論: エンジニアリングの信頼性が長期的な ROI を促進する

強風の地域では、太陽光発電フェンスの補強これは単なる設計の強化ではなく、システムの安全性、耐久性、財務パフォーマンスを確保するための基本的な要件です。先進的な材料、最適化された構造設計、正確な設置方法を統合することにより、EPC 請負業者はリスクを大幅に軽減し、プロジェクトの成果を向上させることができます。

結局のところ、太陽光フェンスプロジェクトの成功は、エンジニアリングの厳密さと実用的な効率のバランスをとる総合的なアプローチにかかっています。今強化されたシステムに投資することで、安定したパフォーマンス、ライフサイクルコストの削減、そして今後数年間のより大きな利益が保証されます。
