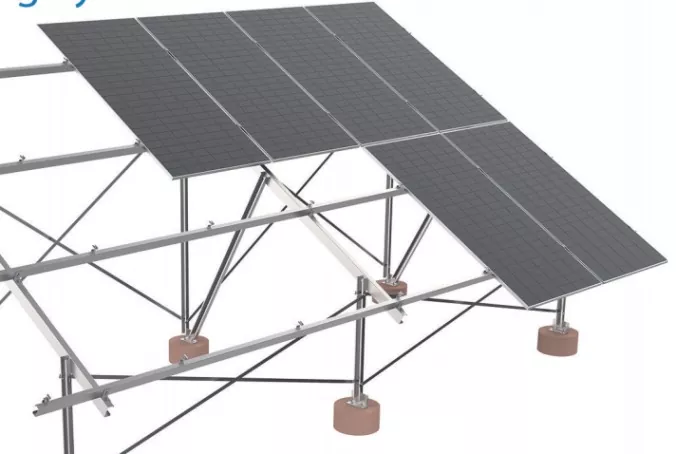

ソーラーパネル地上設置ラック

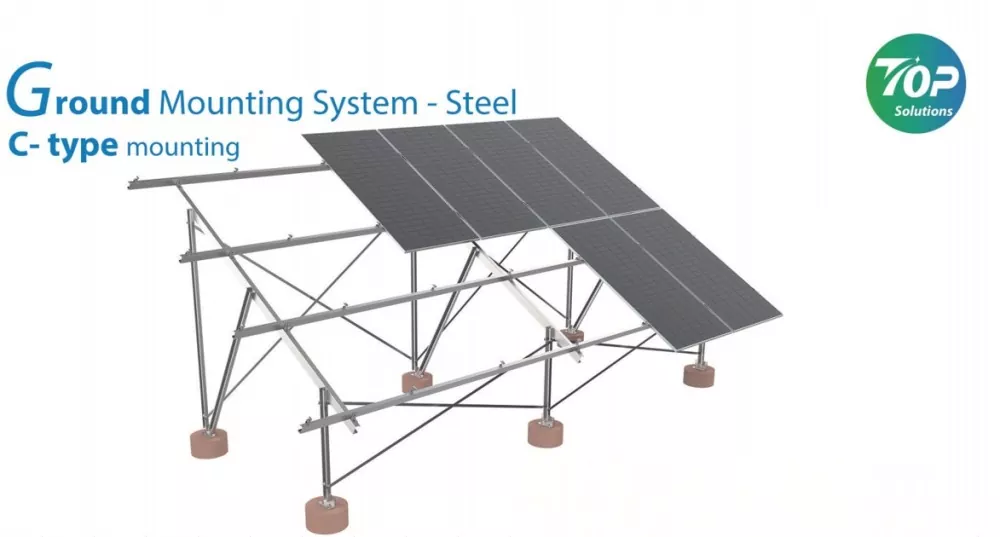

地上システム用の高強度で軽量のソーラーマウントラックを入手するには、Topfencesolar にお問い合わせください。この C 字型ソーラーパネル地上マウントラックのサプライヤーとなります。

この高品質の地上設置システムは、十分な耐荷重を確保しながら、ソーラーパネルを含む支持システム全体の重量を軽減します。軽量のブラケットは、輸送や設置の際の持ち運びに非常に便利です。もう 1 つの良い進歩は、基礎の耐荷重要件が軽減されたことです。

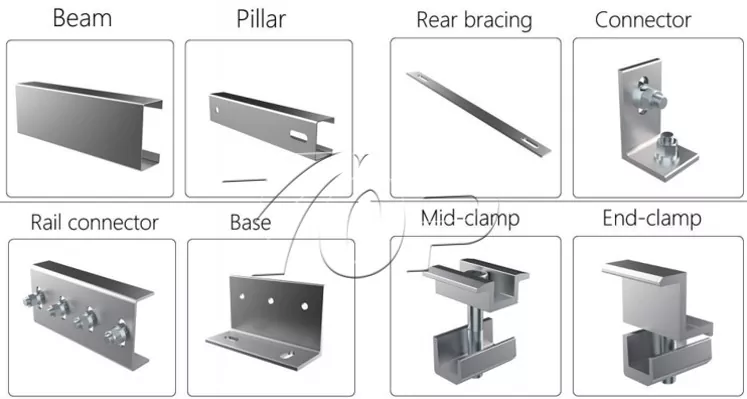

コンポーネント:

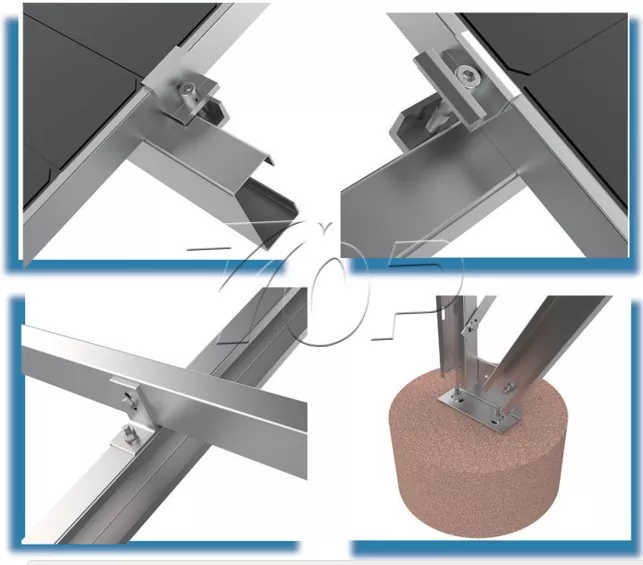

構造接続部詳細

インストール手順:

1 インストールの準備

現場の確認：地面の平坦度と土壌の種類を確認します（アンカーネジまたはコンクリート基礎を推奨します）。

2 インストール手順

基礎固定：

コンクリート基礎を使用する場合：深さ80cm以上のコンクリート橋脚を打ち込み、支持基礎ボルトを挿入します。

アンカーネジを使用する場合 (推奨) : 設計深さ (通常 1.2 ～ 2m) までネジを地面にねじ込みます。

サポートアセンブリ:

C型鋼柱を基礎に垂直に固定し、ボルトで締め付けます。

横方向のサポートビームと斜めのブレースを取り付けて、ソーラーパネルの地上設置ラック構造が水平であることを確認します（水準器を使用して調整します）。

ソーラーパネルを設置します。

ソーラーアースパネルは梁の上に配置され、均一な間隔を確保するためにアルミニウム合金のクランプ固定具で固定されます（放熱のために推奨間隔 ≥10cm）。

利点:

高強度素材: 溶融亜鉛メッキ鋼板 (HDG) または陽極酸化アルミニウムは、優れた耐食性と構造強度を備え、25 年以上の寿命を誇ります。

モジュラー設計: ソーラーパネル地上設置ラックは、迅速な組み立てと調整をサポートし、さまざまなサイズのソーラーパネルと互換性があります。

耐風性：最適化された地上設置型ソーラーラックの構造設計と基礎固定により、60m/sを超える風速に耐えることができ、高風圧地域に適しています。

柔軟な設置角度: 固定傾斜角度 (15°-60°) または季節による角度調整をサポートし、発電効率を最大化します。

低メンテナンス: コンクリート基礎が不要で、建設汚染が軽減され、メンテナンスコストが低くなります。
