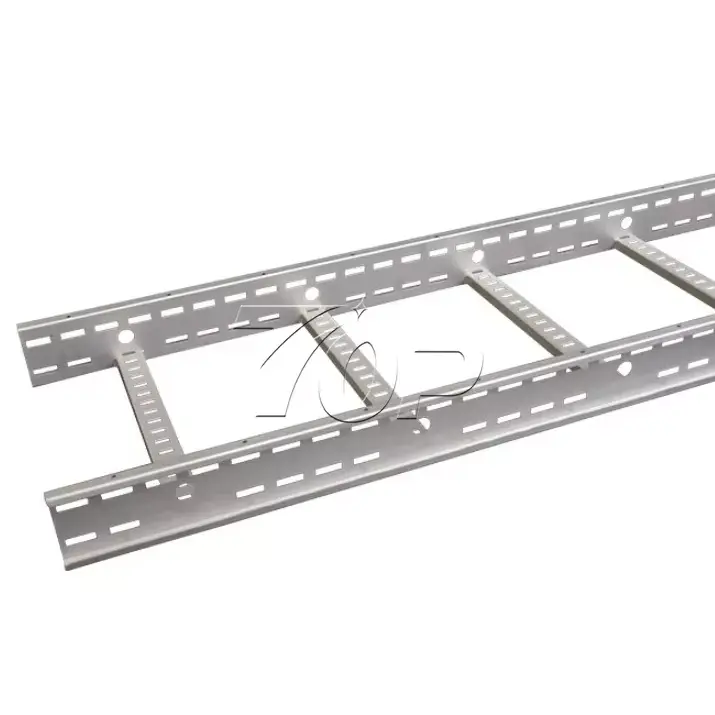

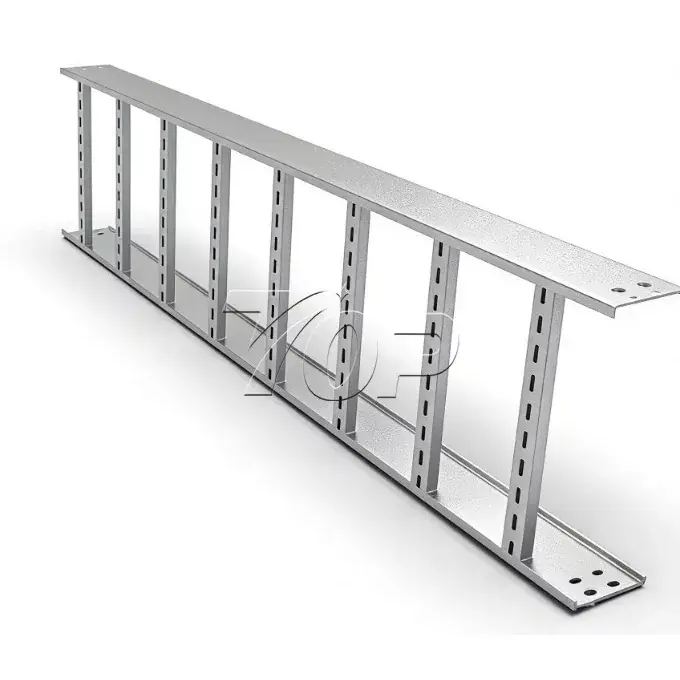

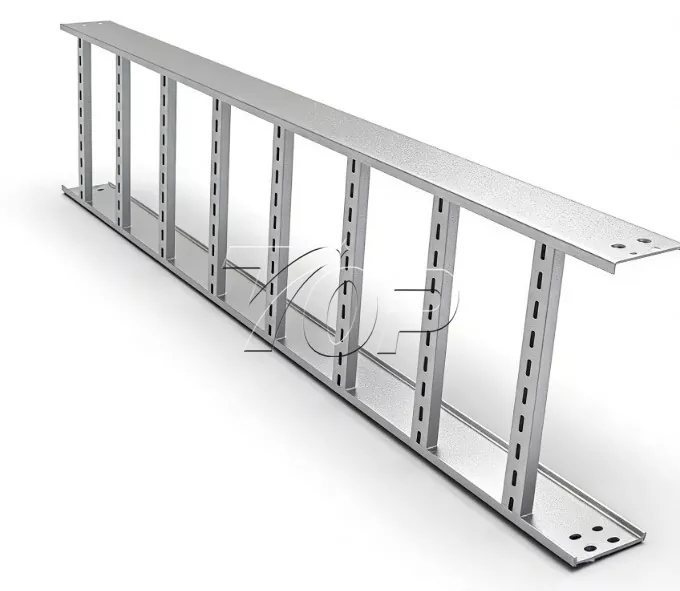

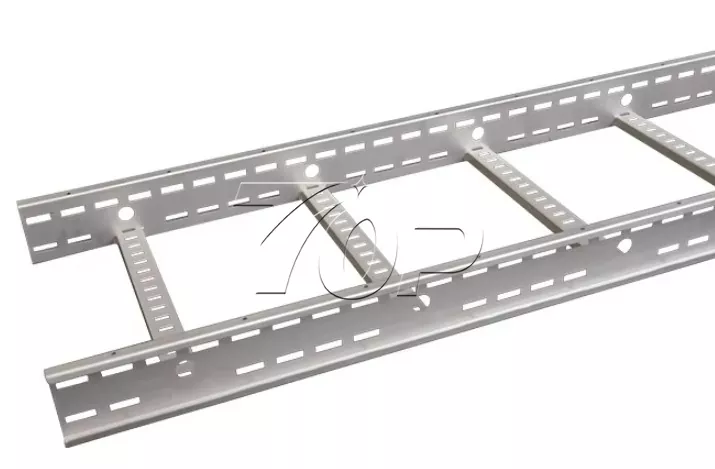

ラダートレイ

材質: アルミニウム合金 6005-T5/6 または HDG スチール

サイドレール高さ：標準オプションとして100mmから150mmまで

幅：150mmから900mmまでレギュラーです

間隔：強さによって決まる間隔。 Ours could be from 225mm to 300mm, customization available.

負荷クラス: CE および ISO 認定

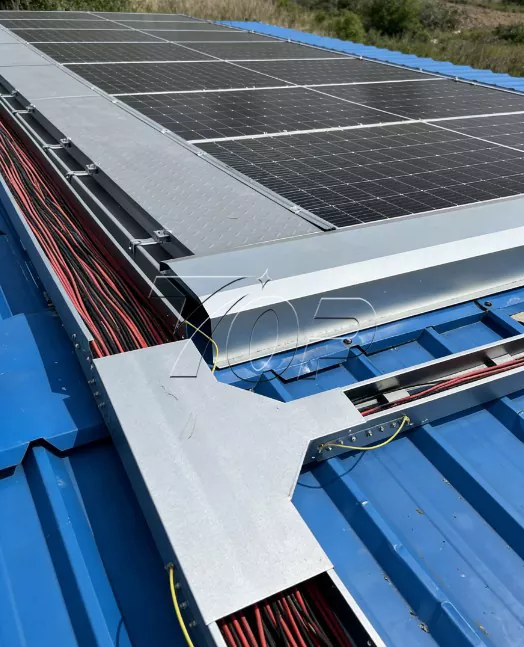

付属品: 90° ベンド、ティー、ライザー、接地キットが含まれます。

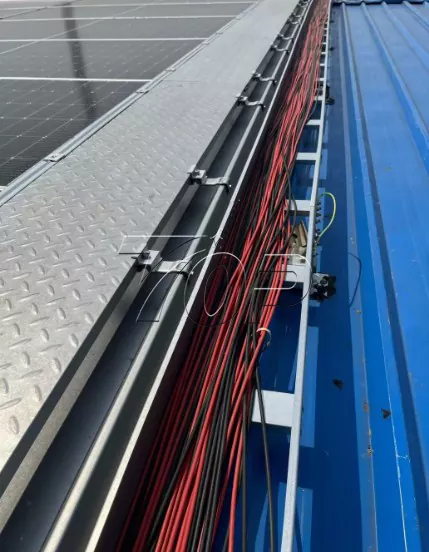

なぜ太陽光発電の屋上にトレイが必要なのでしょうか?

ワイヤーメッシュトレイと比較すると、アルミニウムラダーケーブルトレイには以下の利点があります。

1. 優れた放熱性

太陽光発電システムの動作中、太陽光発電ケーブルは高温になります。頑丈なトレイに箱を入れると、内部の熱が上昇し、ケーブルの抵抗が増加します。したがって、力も失われます。当社のケーブル トレイのオープンエア設計により、風が通過し、ケーブルを冷たく保ち、定格容量を維持できます。

2. 水も雪も積もらない

熱を放出する目的に応じて、それは固体底ではなく、雨、雪、塵が単に落ちるだけです。これにより、屋根構造に不必要な重量が追加されます。

3.ロングスパン対応

商業施設の屋根には障害物があることがよくあります。ラダー設計のケーブル トレイは、メッシュ トレイよりも剛性が高くなります。プロファイルと敷地のサイズに応じて、最大 3 ～ 6 メートルの広い隙間を埋めることができます。

インストール方法?

ステップ 1: レイアウトとサポート

ケーブル トレイ マウントをケーブル パスに沿って配置すると、これらのサポートをワイヤ メッシュを使用する場合よりも離して配置できます。

ステップ 2: カップリング

当社のスプライス プレートを使用してトレイ セクションを結合します。

ステップ 3: ケーブル敷設

ケーブルトレイを取り付けてしっかりと固定したら、その上にソーラーケーブルを置きます。

ステップ 4: 保護する

ケーブル クリートを使用してケーブルを固定します。これにより、風や短絡の力によるケーブルの動きを固定して防止できます。
