瓦屋根フック取付システム

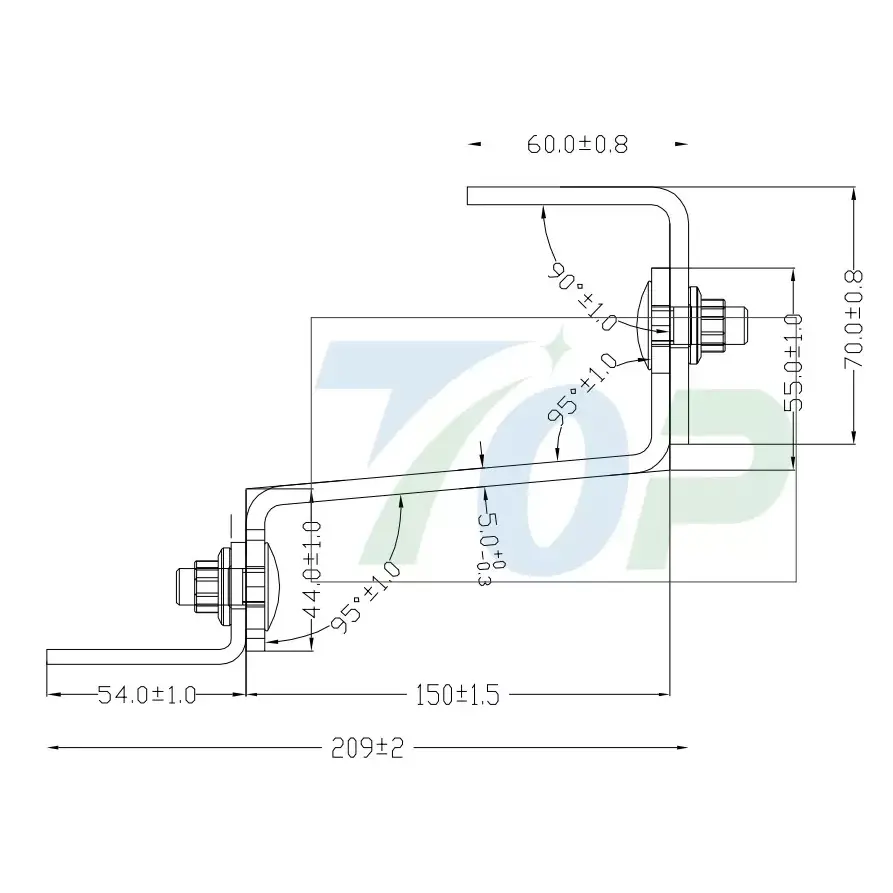

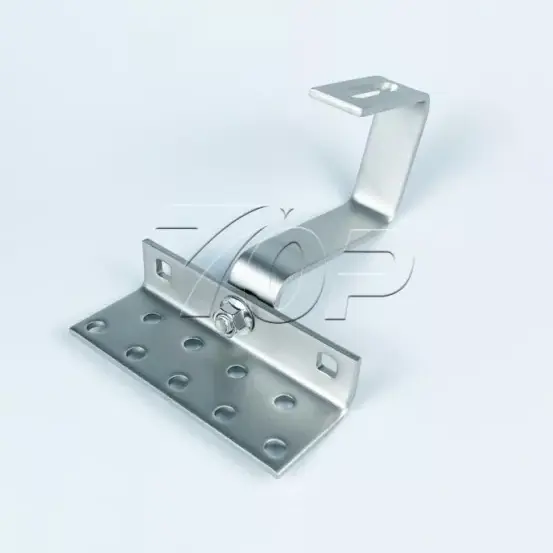

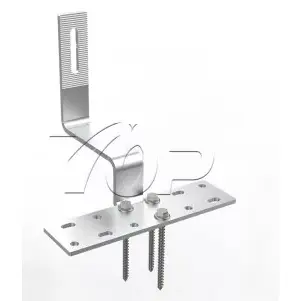

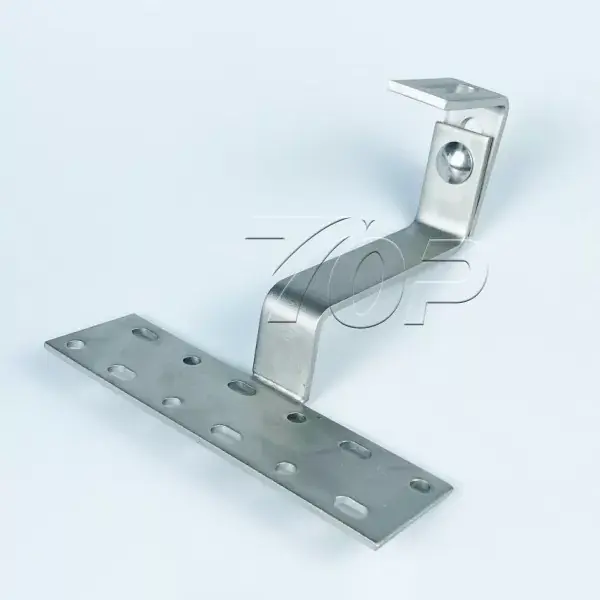

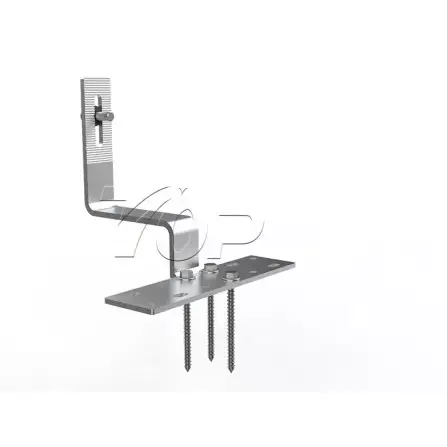

信頼できる中国のメーカーとサプライヤーをお探しですか?もう探す必要はありません。 Topfencesolar は、高品質の瓦屋根フック取り付けシステムを提供する大手工場です。 Topfencesolar ルーフフック構造デザイン、部品番号: TF-AHK-H12 は 2 つの高さ調整可能なデザイン、厚さ 5 mm のステンレス鋼、長さ 120 ～ 150 mm です。

技術的要件:

1.溶接パスは均一に密度が高く、アンダーカット、亀裂、ブローホールなどのない美しい表面を備えています。

2.断面は平らで、鋭いエッジ、鋭い角、バリなどがありません。

3.未確認の許容差は、M 度 (GB/T 1804-2000) に従って実装されます。

4.直角マークなし。

5.顧客の要求に従って表面処理が行われます。

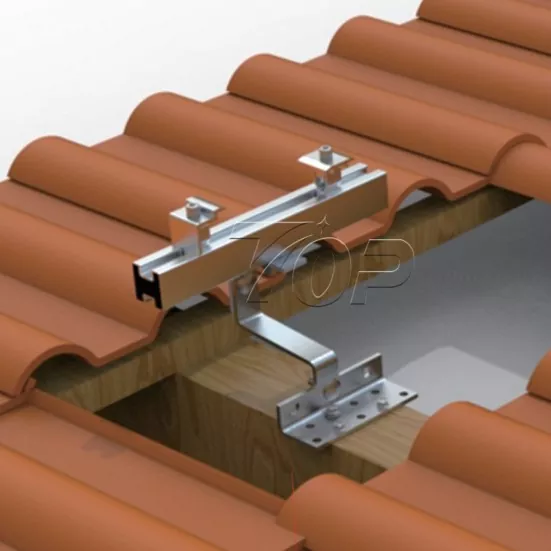

従来の地上設置とは異なり、屋上設置ソリューションは太陽光発電の利用率を効果的に高めます。 Topfencesolar の瓦屋根フック取り付けシステムは、住宅用および商業用太陽光発電所で広く使用されています。瓦屋根に基づいて設計された特別な形状のフックを使用し、屋根の木製梁に取り付け、フック本体の曲げ形状を使用したソリューションは、瓦を損傷することなく屋根に100％非接触接着されます。そして、この設計により、屋根に侵入することなく元の屋根を安全に保ち、水漏れのリスクを最小限に抑えることができます。

材料：

Topfencesolar タイル屋根フック取り付けシステムの設計は主にステンレス鋼で構成されており、25 年以上の使用サービスで高品質と耐久性を長期使用に保ちます。材質はSUS304ステンレスです。 Al6005-T5アルミニウムレールを使用し、屋根上でソーラーパネルを強力にサポートするシステムを組み合わせています。

このフックのレールの表面処理: 15μm 以上の陽極酸化表面処理を施したアルミニウム。

性能: さまざまな宗教用途や複雑な気候環境下でも、アルミニウム構造の優れた耐食性を維持します。

証明書：トップフェンスソーラーフックはSGS/CE/TUVに準拠しており、生産品質はSGS基準を満たしています。

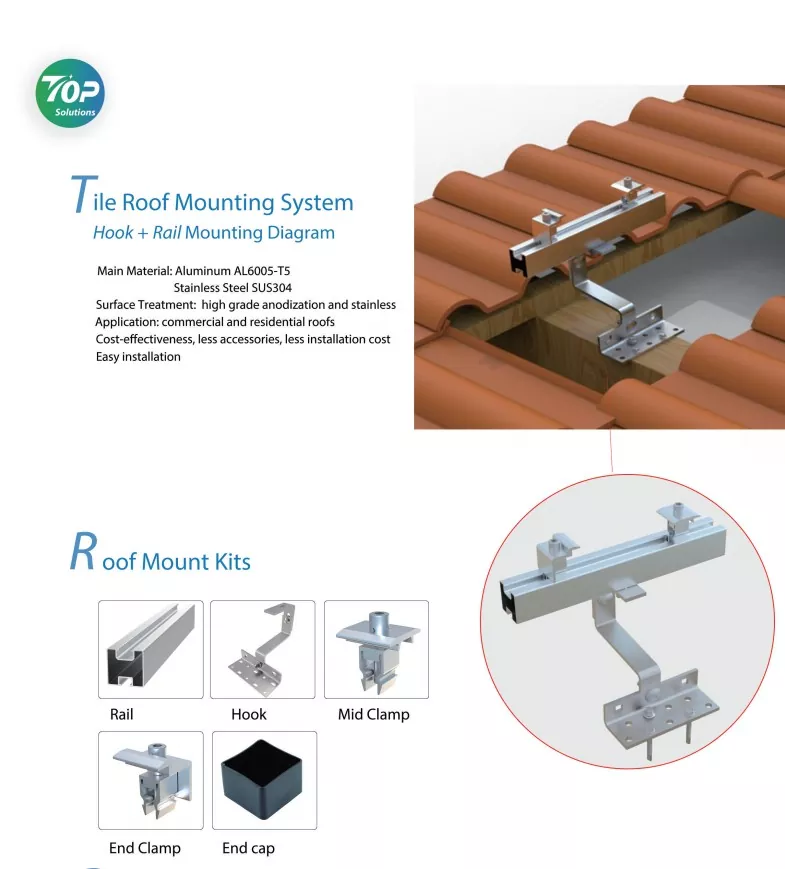

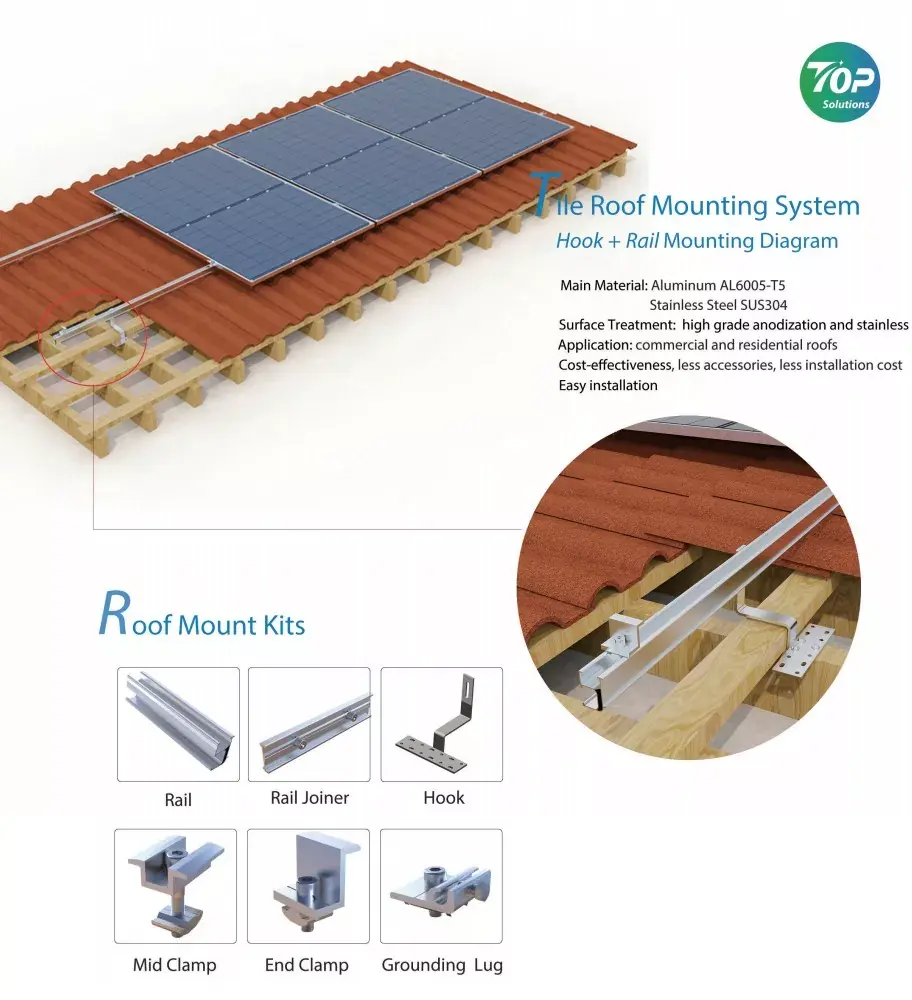

瓦屋根フックのコンポーネント:

フラッシング：ラバー

フックアーム：SUS304スチール

留め具: ネジ/セルフスレッドピン

レールクランプ：ミッドクランプ/エンドクランプ

利点：

この Topfencesolar 屋根フックの迅速な設置の利点は、最低コストで迅速に設置でき、屋根の元の構造への変更が最小限で済むことです。そのため、このフックマウントシステムは屋根に溶け込む高い美観を備えています。

ヨーロッパ市場でも有名なブラックカラーもご用意しております。

太陽光パネルの瓦屋根取付システムに適しています。詳細モデルには、ソーラー瓦屋根フック取り付けブラケット + アルミレール取り付けが含まれます。

インストール手順:

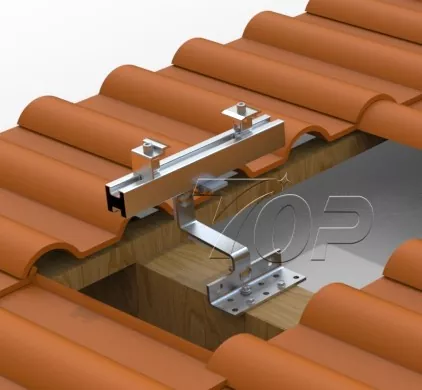

最初のステップ: 瓦屋根の完全なシステム構造は、ネジまたはボルトを使用して屋根の木の梁にレール フックを固定します。

第 2 ステップ: Topfencesolar アルミニウム レールをフックに取り付け、異なるレールをレール コネクタで接続します。

3 番目のステップ: すべての屋根フックの準備が整い、アルミニウム レールがその上に固定されたら、ソーラー パネルを取り付ける準備をします。 PV パネルを取り付ける前に、Topfencesolar エンジニア チームとパネル アレイのレイアウトを確認し、垂直または横向きの設置を最終決定します。次に、太陽光発電パネルを 1 つのレールに 4 ～ 14 枚以上のパネルを 1 セット、または 2 枚のパネルを 1 列に、4 ～ 20 枚の太陽光パネルを 1 列にレール上に配置します。行と柱のパネルの数量は、屋根のサイズと日当たりの良い面に応じて異なります。屋根上のソーラーパネルのレイアウトを設計する方法と、屋根に設置できる電力容量についての専門的な詳細については、TOPrfence エネルギーエンジニアチームに問い合わせることができます。

4 番目のステップ: アルミニウム レール上のソーラー パネルを Topfencesolar Mid-clmap で接続し、最後に End-clmap で接続して、瓦屋根上のソーラー パネルを安全に保護します。

構造設計とソーラーパネルの取り付けに影響を与える要因は次のとおりです。

1. 屋根のサイズ - 建物に設置できる電力容量が決まります。

2. 屋根のタイプ: 屋根のタイプが異なると、取り付けソリューションも異なります。レール付きのフックを選択する傾斜瓦屋根は最良の解決策の 1 つであり、コストが低く、ソーラー パネルをサポートする強度が高く、屋根の重量耐荷重の安全性に優れた軽量構造です。ただし、金属屋根やコンクリート屋根と同様に、Lフィート+レール構造またはバラストシステムなどを選択する必要があります。トップフェンスソーラーエンジニアチームにご相談ください。

3. ソーラーパネルの寸法と各パネルの電力容量。それは構造物の重量負荷に関係します。

4. 風速。瓦屋根フック取り付けシステムの構造は、2m/s から 70m/s (平均風速を 3 秒基準で数えたもの) の風に耐えるのに十分な強度が必要です。

5. 構造の材質: 現在、取り付け構造に最も頻繁に使用され有名なのはスチールとアルミニウムですが、屋根構造には軽量の素材を選択する必要があるため、アルミミニンを選択するのが最良の選択肢です。 Topfencesolar のソーラー アルミニウム Al6005-T5 は、市場で販売されているものよりも高品質です。

利点

1.Topfencesolar 設計のソーラーマウントシステム用ピッチタイル屋根フックは、簡単に取り付けられる設計で、ブラケットが少なく、迅速な取り付けが可能です。

2.当社のルーフフックキットは、高品位の陽極酸化処理とステンレス表面処理が施されています。長期使用までサポートします。

3.最適化された付属品の少ない設計により、コストが削減されます。現場では設置の労力が減り、設置コストが削減されます。

4.Topfencesolar には、さまざまな種類のフック オプションがあり、さまざまな瓦屋根に対応し、ドイツ、ポーランド、オーストリア、スペイン、日本、インドネシアなどの市場をカバーするように調整可能です。

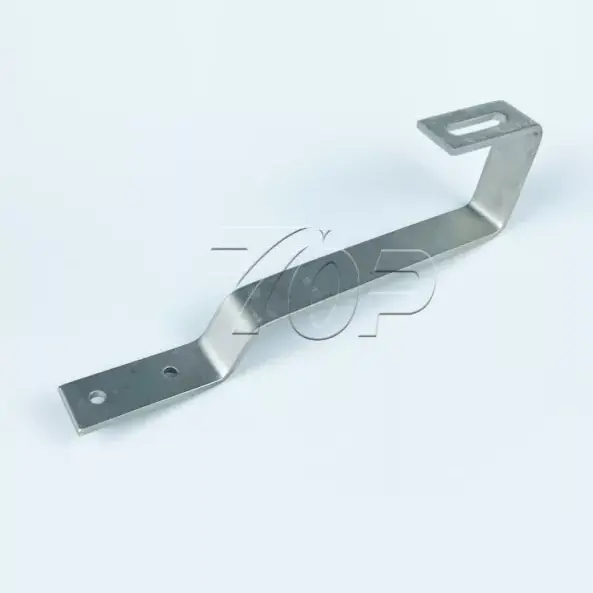

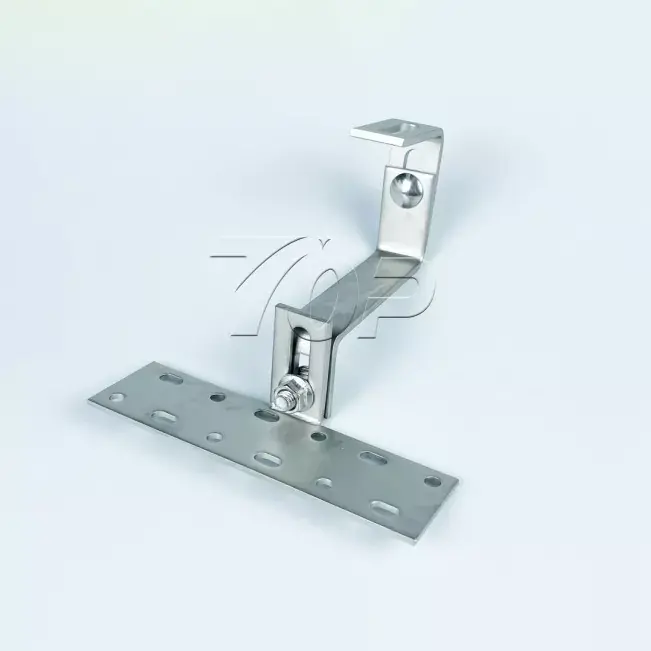

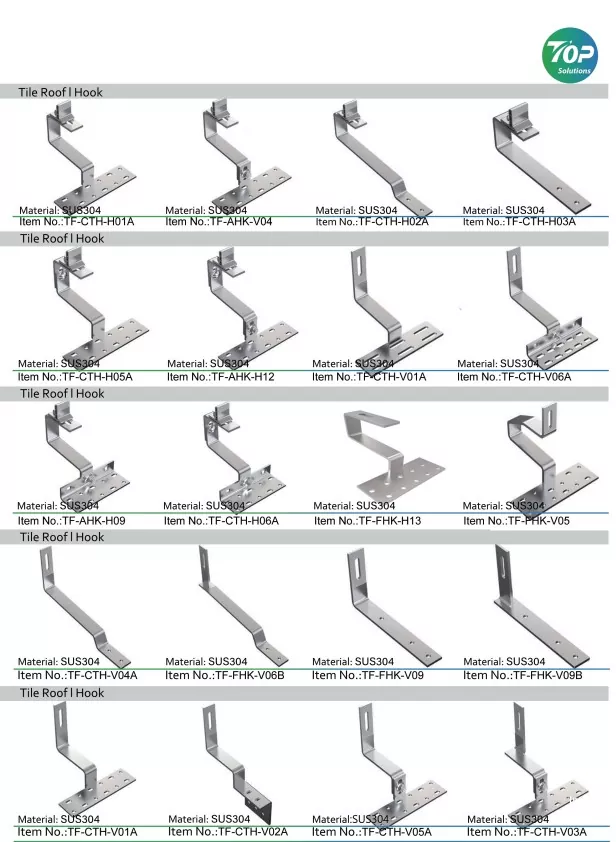

さまざまな形状とタイプのフックのオプションがさらに追加されました:
