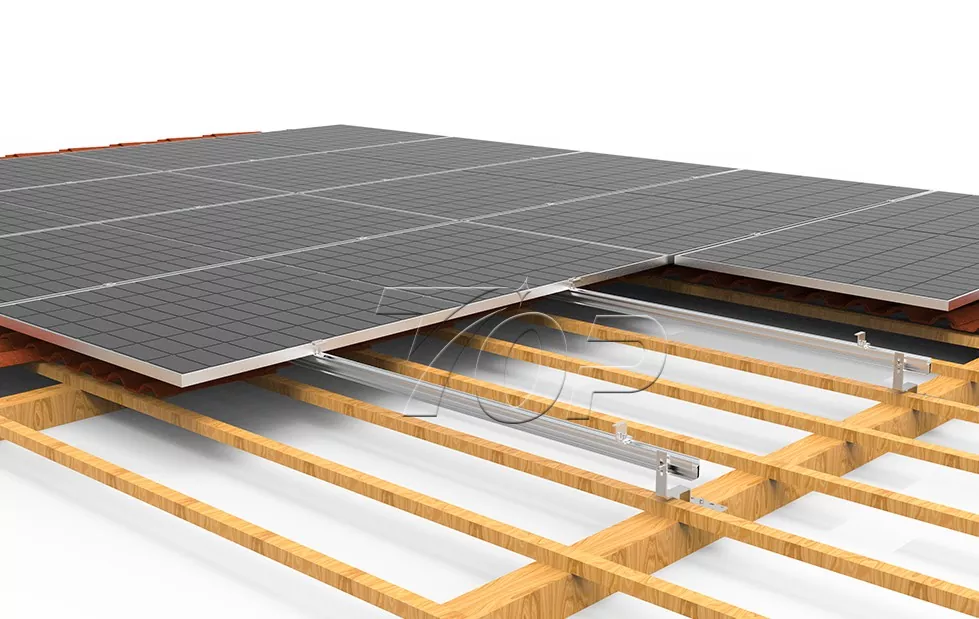

瓦屋根用ソーラーマウント

専門メーカーとして、Topfencesolar 瓦屋根ソーラー マウント フックは、ヨーロッパ/アジア諸国の住宅瓦屋根の形状に応じてカスタマイズされています。 Topfenceソーラーフックデザインのシリーズは、さまざまな市場の需要を満たします。

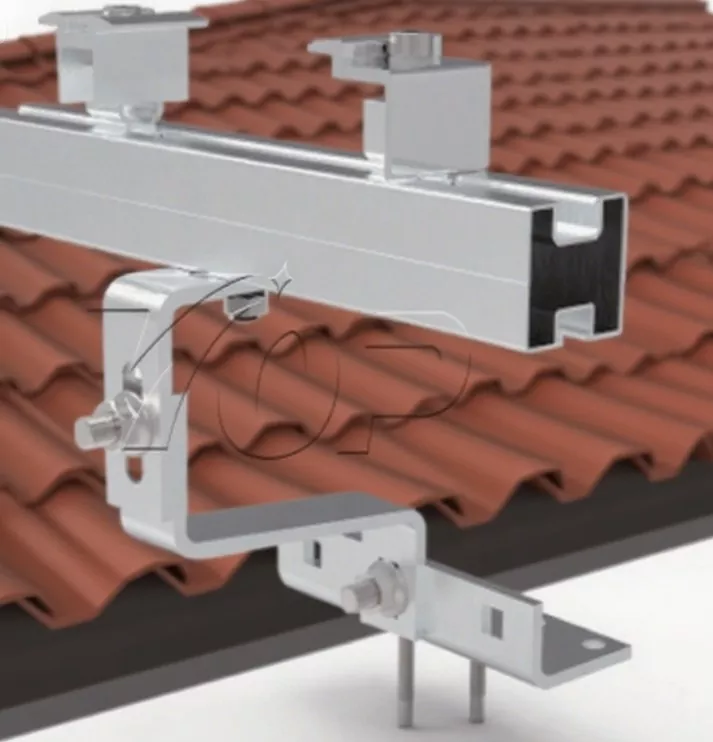

通常の 150 mm のブラケットの長さは、広範囲のタイルの重なりに対応し、さまざまな高さから調整してさまざまな種類の瓦屋根を固定できます。硬度は30mmと35mmの厚さのソーラーパネルフレームを取り付けることができます。タイルの完全性、取り付け構造の信頼性、サポートするソーラーパネルの安全性を最大限に高めるには、Topfencesolar ソーラーフックが最適なオプションです。

システムコンポーネント:

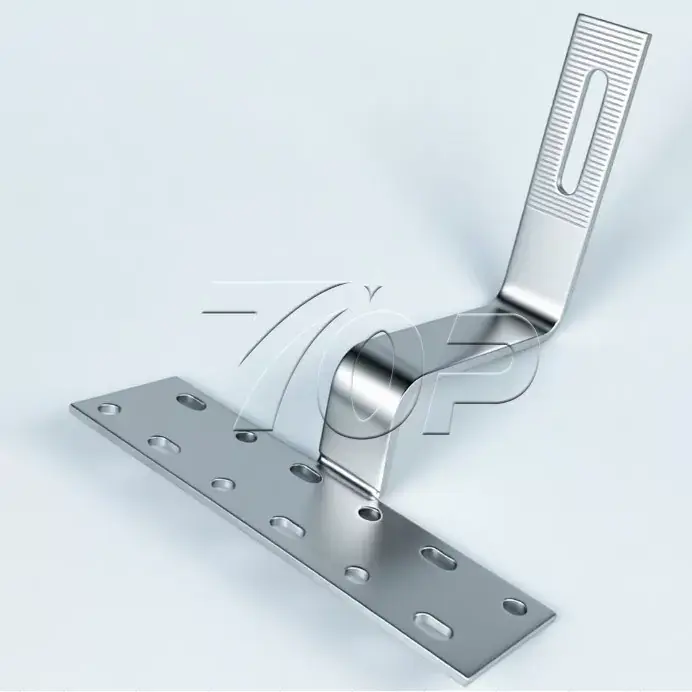

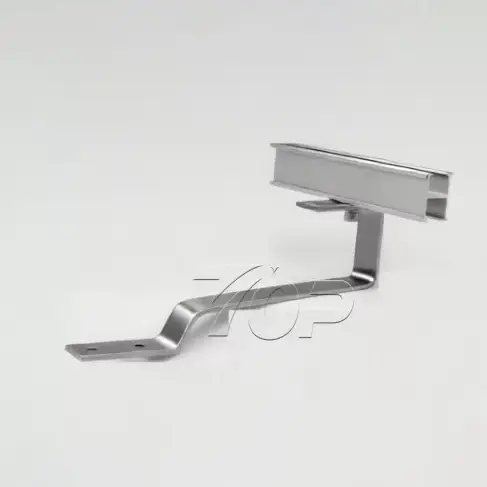

-ルーフフック

-TF B45 レール 4200mm - 4500mm

-TF B45 レールコネクタ

-A2 ツバネジ 8×100

-またはSUS304の2頭ボルト

-ミッドクランプ:垂直またはランドスケープソーラーパネルモデル用

-エンドクランプ:垂直またはランドスケープソーラーパネルモデル用

-レールエンドキャップ



>風荷重: 最大 60 m/s

>積雪荷重：最大1.4KN/m2

>PV パネルの向き: 縦向きまたは縦向き

>フックの高さは調整可能です（オプション）。

コンポーネントと金属

中国のメーカーおよびサプライヤーの 1 つである Topfencesolar からカスタマイズされた瓦屋根ソーラー マウントを購入します。 Al 6005-T5 素材の高品位陽極酸化処理により、優れた構造耐腐食性能でソーラーパネルをしっかりと設置できます。私たちが行った取り組みにより、瓦屋根のソーラー マウントは 25 年以上の耐用年数を使用して二重化されました。

複雑な工具や専門的なスキルを必要とせず、瓦屋根に素早く構造を設置できます。取り付け手順が簡単で、必要な労力と時間が短縮されます。

インストールマニュアルの手順:

1. 屋根のサイズを測定し、ソーラーパネルアレイのレイアウトを設計し、Topfencesolarエンジニアチームがソーラーパネルの構造を設計します。

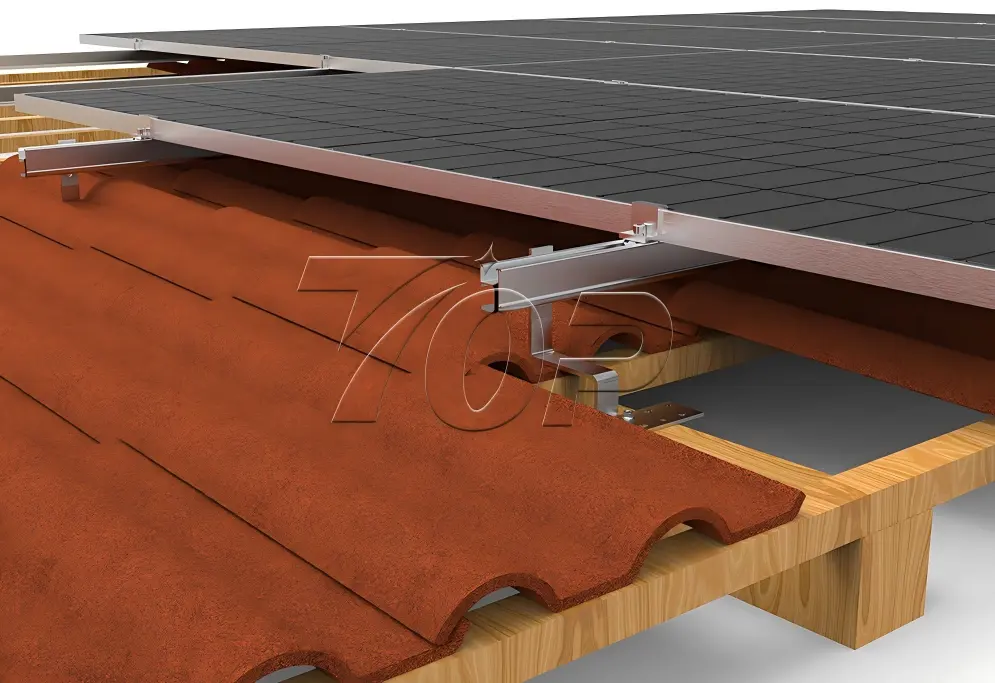

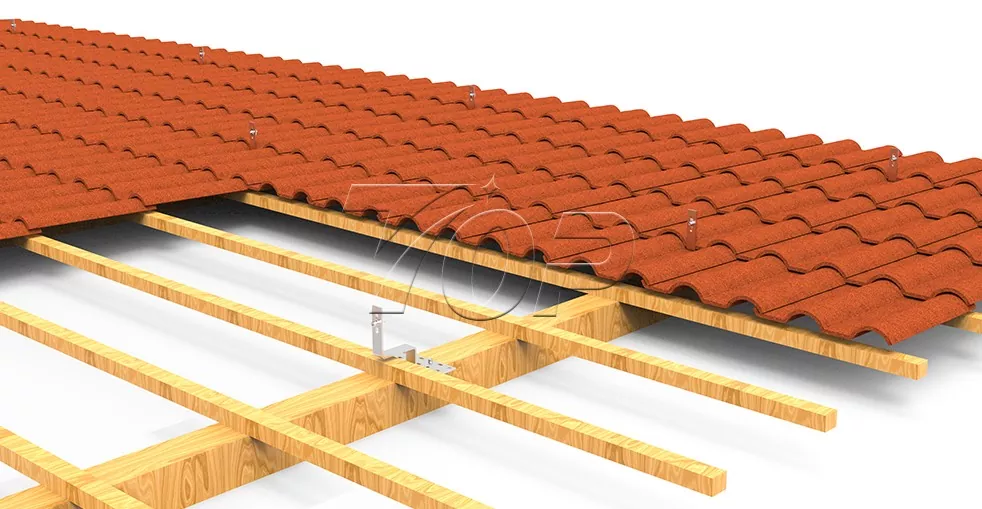

2. ルーフフックを取り付けます。

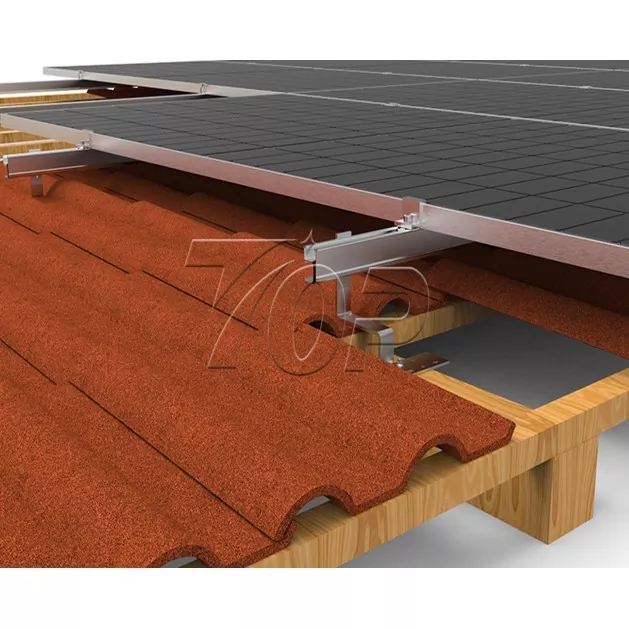

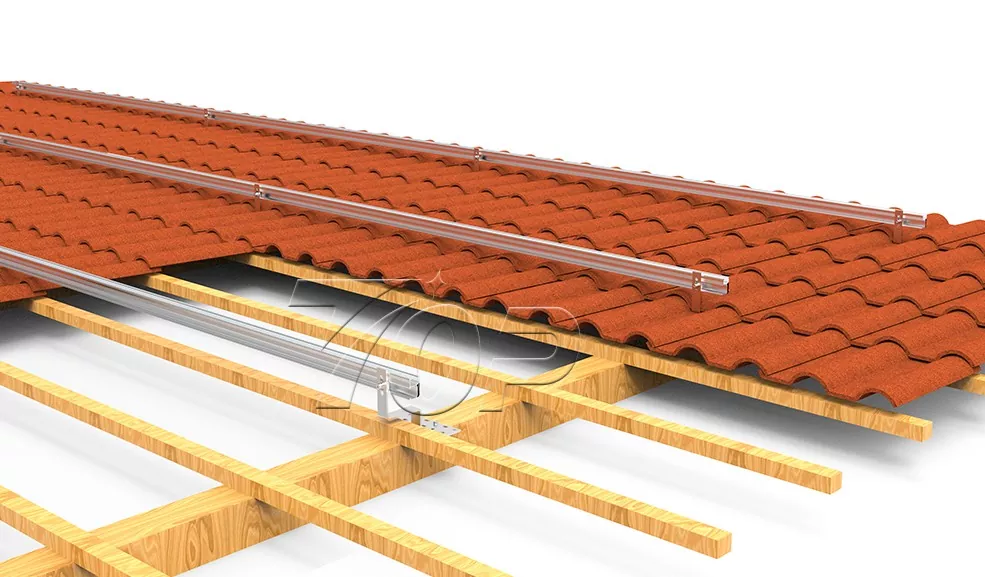

3. レールをフックに取り付ける

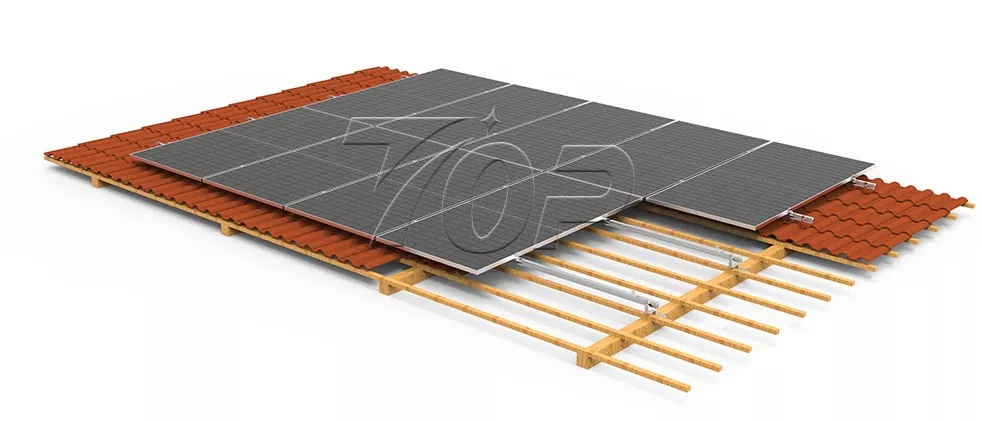

4. ソーラーパネルをレールに取り付けます。

5. ソーラーパネルを接続し、ミッドクランプとエンドクランプで固定します。

利点

A. Topfencesolar 設計の瓦屋根ソーラー マウント システムは、住宅用または商業用に使用でき、最大 60m/s の風荷重、最大 1.4kn/m2 の積雪荷重のシミュレーションに合格しています。

B. 高さを調整することで、さまざまな屋根に合わせて柔軟に調整できます。

C.簡単な取り付け、シンプルな構造で簡単に取り付けることができ、複雑なツールやスキルを必要とせず、時間と労力を節約できます。

フック システムにはブラケットの数が減り、構造コストと人件費が削減されます。
