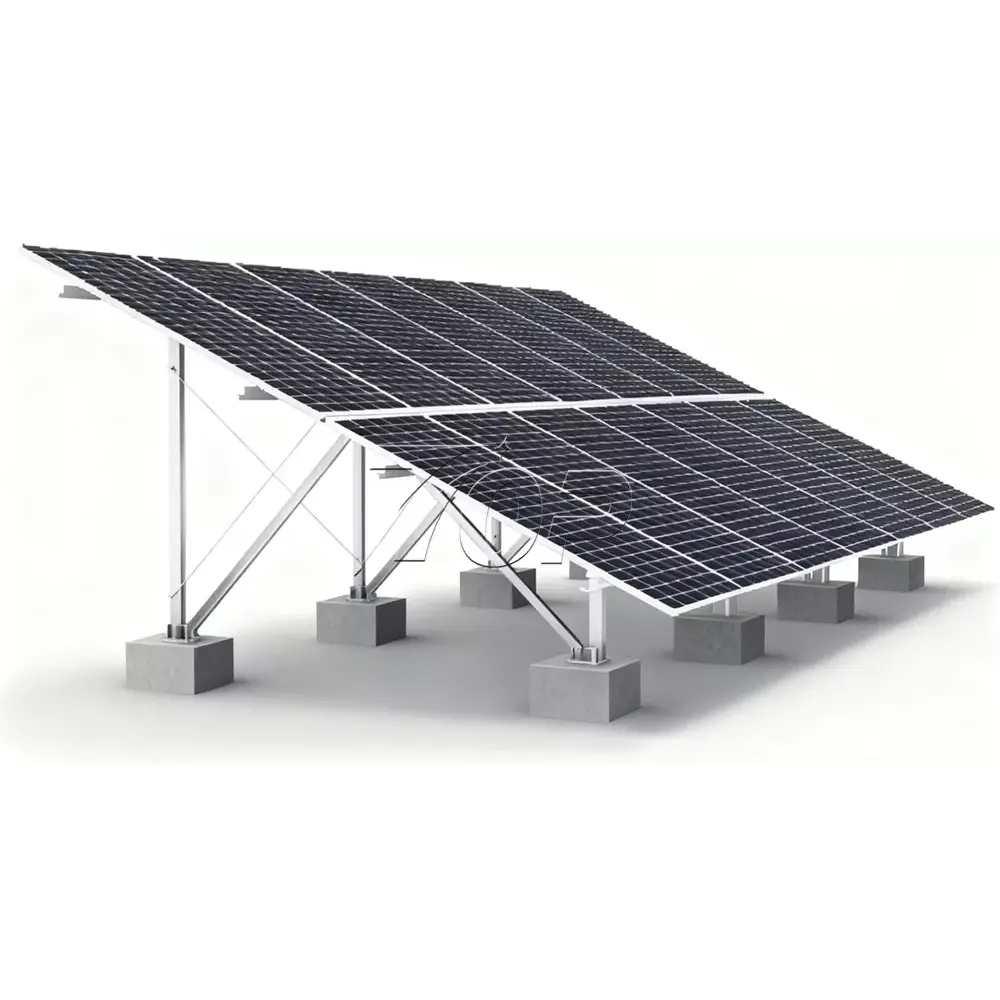

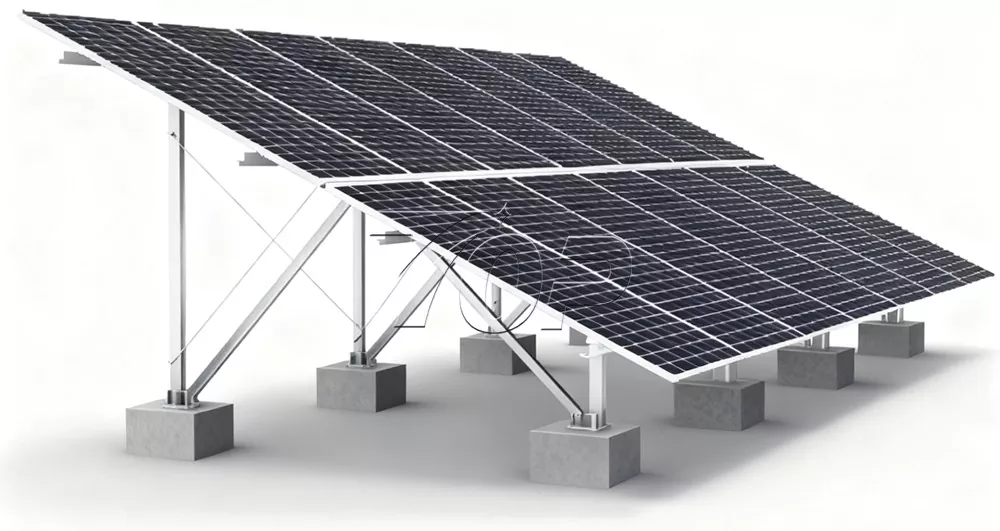

地上用ソーラーマウントラックシステム

中国の専門メーカーおよびサプライヤーとして、Topfencesolar ブランドの地上ソーラー取り付けラッキング システムは、成熟した風雪係数負荷計算によって特別に設計されています。アルミニウムや溶融亜鉛メッキとは異なり、最新のZn-Al-Mg亜鉛メッキアルミニウムマグネシウムコーティング技術を使用しています。

ZAM材料の原理背景：

亜鉛アルミニウムマグネシウム構造は優れた耐腐食性能を持っています。

(その他のサイズにはオプションがあります)

耐食原理は主に合金元素の相乗効果に依存しています。主な犠牲アノード元素としての亜鉛は鉄よりも優先的に腐食し、それによって支持ベースを保護します。アルミニウムは表面に緻密な酸化膜を形成し、腐食性媒体の侵入をさらに妨げます。マグネシウムは粒子構造を微細化し、合金の耐食性と機械的特性を向上させることができます。この複数の合金の組み合わせにより、亜鉛アルミニウムマグネシウム支持体は、複雑で過酷な環境において、通常の亜鉛メッキ支持体などの従来の防食支持体よりもはるかに長い耐食寿命を持ちます。これにより、ソーラーパネルやその他のシステムの長期にわたる安定した動作が効果的に保証され、メンテナンスコストと腐食による安全上の危険が軽減されます。

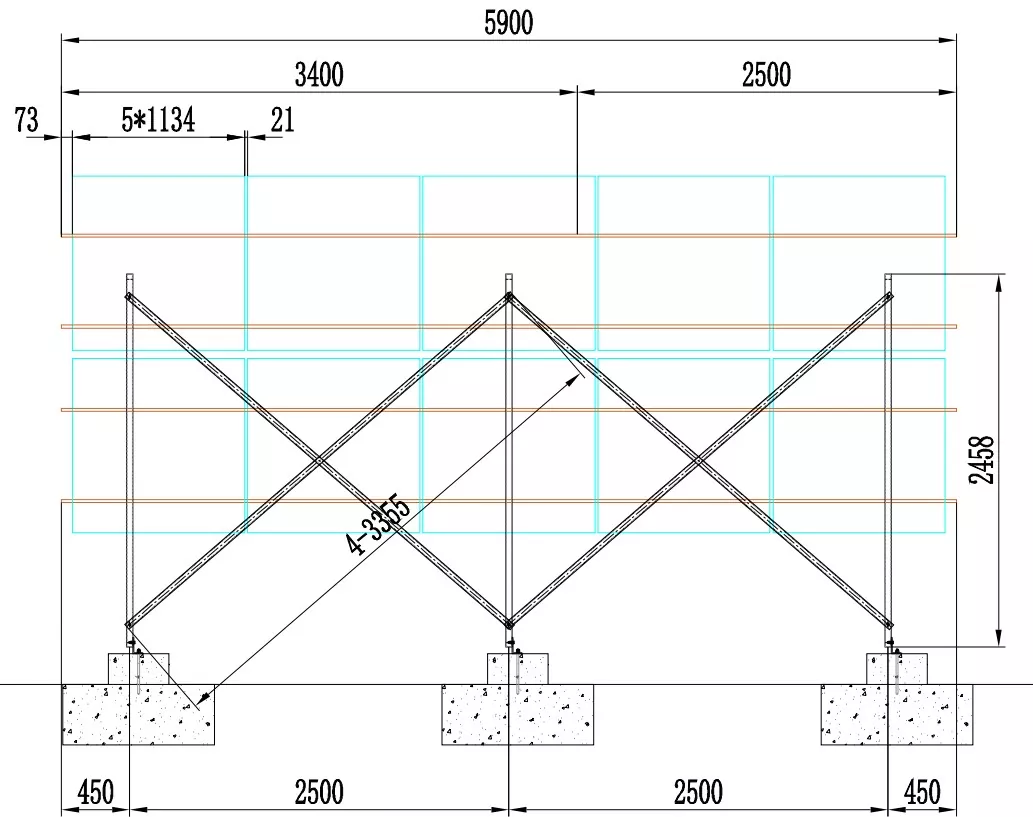

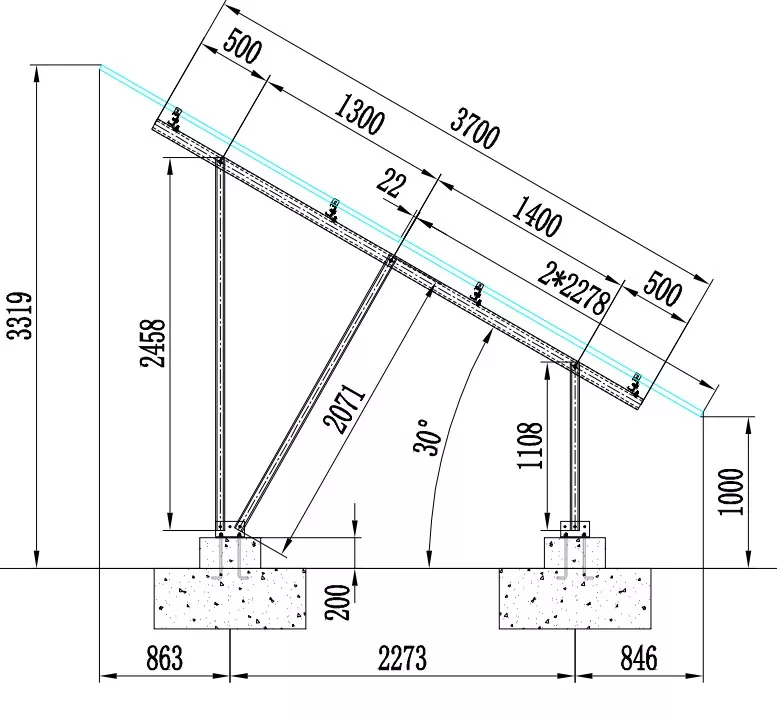

構造データ:

構造名: 地上鋼製太陽光発電架台システム

ソーラーパネルの底部から床までの最小高さ: 1000mm。

最大高さは3319mmです

傾斜角度: 30°

基礎: コンクリート

ソーラーパネルアレイの列: 2 枚のパネル

設置方向: 垂直 (縦向きもカスタマイズ可能)

背リブ：U型ZAM鋼穴付

材質：ZAM

留め具：SUS304ネジ/ナット/ボルト

Topfencesolar の構造 BOM

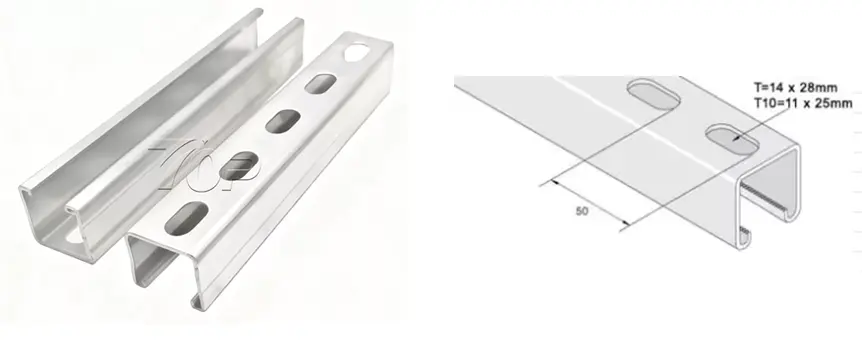

U 字型のサイズはさまざまなサイズにカスタマイズできます。

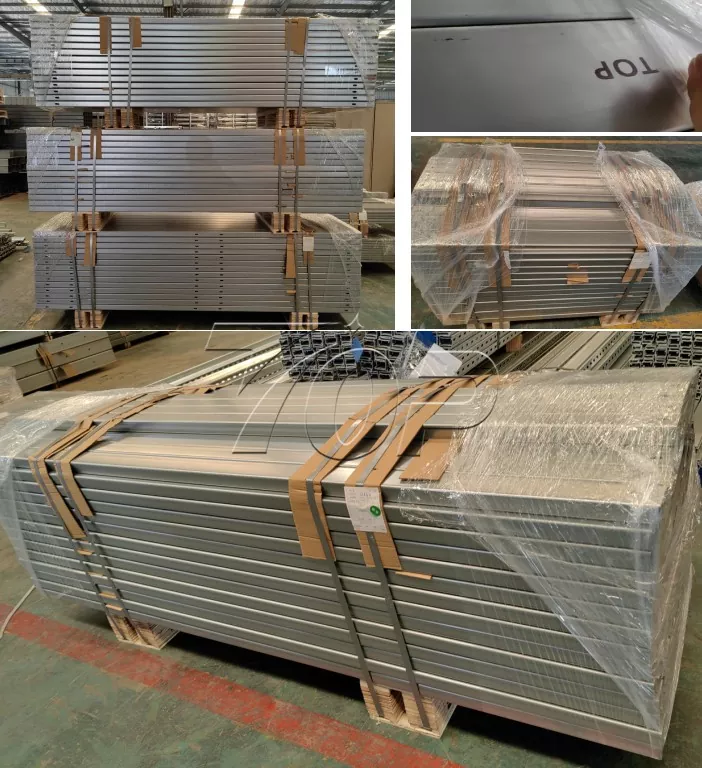

完成した製作写真。

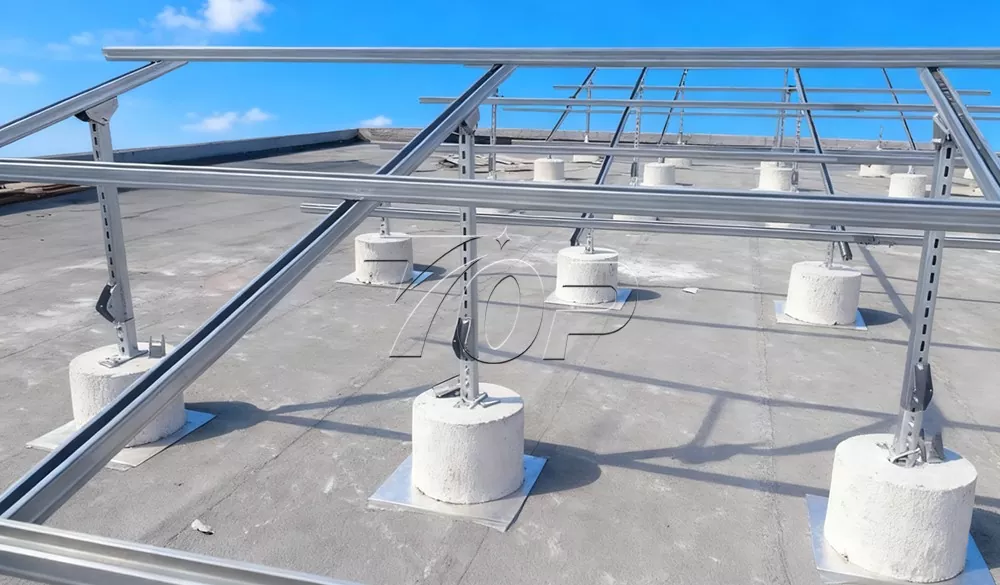

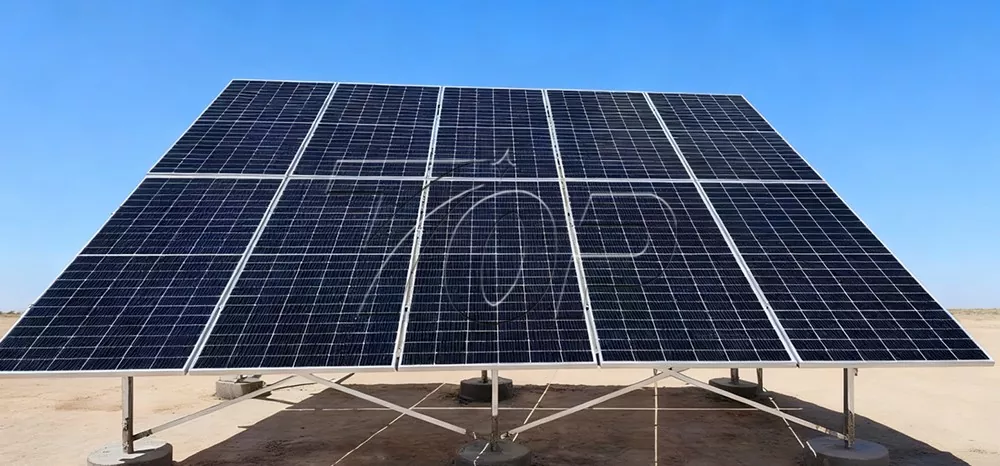

実際の適用事例
