ソーラー ケーブル トレイはどのようにして PV ケーブルの故障を減らし、メンテナンス コストを削減できるのでしょうか?

抽象的な

ケーブルの問題は、太陽光発電プロジェクトで密かに費用がかさむ最も一般的な「小さな問題」の 1 つです。鋭利なエッジによる断熱材の摩耗、紫外線劣化、水の浸入、ネズミ、検査に合格しないルーティングの緩み、現場での簡単なサービスコールが何時間もかかる面倒な改造などです。うまく設計されたソーラーケーブルトレイこのシステムは、導体を保護し、ルートを整理し、放熱を改善し、検査とメンテナンスを予測可能にすることにより、これらの問題点を解決します。このガイドでは、故障が通常どこから始まるか、環境に適したトレイの種類と材質を選択する方法、トレイのサイズとサポートを正しく設定する方法、引き渡し前に何を確認するかについて説明します。これにより、太陽光発電プラントをよりクリーンで安全に、予期せぬ事態が少なく稼働できるようになります。

目次

• 実際の現場では太陽光発電ケーブル配線が一般的にどのような問題に直面していますか?
• ソーラー ケーブル トレイ システムが状況を変えるのはなぜですか?
• あなたのレイアウトとリスクプロファイルに適合するトレイのタイプはどれですか?
• あなたの環境に合わせてどのような素材を選択すべきでしょうか?
• ソーラーケーブルトレイのサイズと配線を正しく行うにはどうすればよいですか?
• 後でコールバックを防ぐインストールの詳細は何ですか?
• 試運転前に何を確認する必要がありますか?
• よくある質問
• 次のステップ

概要

• 太陽光発電フィールドや屋上でよくあるケーブル障害の引き金
• なんとソーラーケーブルトレイ保護、組織化、保守性を向上させます
• トレイの種類の選択: はしご、穴あき、ワイヤーメッシュ、ソリッドボトム (実際の使用例付き)
• 腐食、紫外線、海岸塩、産業汚染物質に対する材料の選択
• トレイのサイズ、充填、曲げ半径、分離、および熱に関する考慮事項
• 設置チェックリストと試運転チェック
• バイヤー、EPC、O&M チーム向けの よくある質問

実際の現場では太陽光発電ケーブル配線が一般的にどのような問題に直面していますか?

ほとんどの PV 所有者は、ケーブル管理を「不十分に構築」するつもりはありません。ケーブルは、システムの規模が拡大するにつれて単純に増加します。通常、問題は後から、O&M チームが、設置は早くても保守が難しい配線を継承するときに現れます。何度も現れる失敗パターンは次のとおりです。

• 絶縁体の摩耗とエッジの損傷: 粗い表面、金属エッジ、または仕上げの悪い切り欠きの上にケーブルを敷設すると、ゆっくりと磨耗します。
• UV と温度のサイクル: 日光への曝露や毎日の熱膨張により、劣化が促進され、サポートが不十分な走行が緩む可能性があります。
• 水の浸入と水溜まり: 低い箇所やたわんだ導管は湿気を閉じ込める可能性があります。屋根や屋外のケーブル経路では、風によって雨が降ることがよくあります。
• げっ歯類と鳥: 露出したケーブルループと「簡単にアクセスできる」配線により、噛みつきや巣作りが発生します。
• 制御されていないケーブル束: タイトで不均一なバンドルは過熱し、トラブルシューティングを複雑にし、後の拡張用に乱雑なアドオンを作成する可能性があります。
• 検査とコンプライアンスの問題: サポートの間隔が一貫していない、接地/接合の連続性が不十分、電源配線と制御配線の分離が不明確な場合は、サイト監査で不合格になる可能性があります。
• サービスコールが遅い: ケーブルにラベルが付けられていなかったり、整理されていなかったりすると、単純な交換作業がトレース作業になってしまいます。

A ソーラーケーブルトレイこれは単なる「ケーブルを保持する金属」ではなく、ケーブル経路を標準化して、システムを何年も読み取り可能で安全な状態に保つ方法です。

ソーラー ケーブル トレイ システムが状況を変えるのはなぜですか?

ケーブル トレイは、設置時の速度を重視して選択されることがよくありますが、より大きな価値は長期的な安定性です。トレイ システムを選択して適切に設置すると、次の 4 つの実際的な方法で役立ちます。

• 保護: トレイはケーブルを鋭利なエッジから遠ざけ、自由に垂れ下がるスパンを減らし、露出が多い場所にカバーやガードを設置できます。
• 注文: クリーンなルーティングにより、もつれが軽減され、偶発的なクロスオーバーが防止され、ラベル付けとグループ化が簡単になります。
• 熱管理: オープン トレイ構造 (はしごやメッシュなど) は、多くのシナリオで密に詰め込まれた導管よりも優れた熱放散が可能です。
• 保守性: 経路が定義されアクセスできるため、回路の追加、配線の置き換え、または障害の切り分けがより速くなります。

大きな屋根、カーポート、地上設置アレイの場合、ソーラーケーブルトレイまた、再現可能な仕上がりを実現します。つまり、すべての列、ブロック、またはインバーター ゾーンが同じ基準に従うことができます。この一貫性により、検査中の予期せぬ事態が軽減され、修理中のダウンタイムが削減されます。

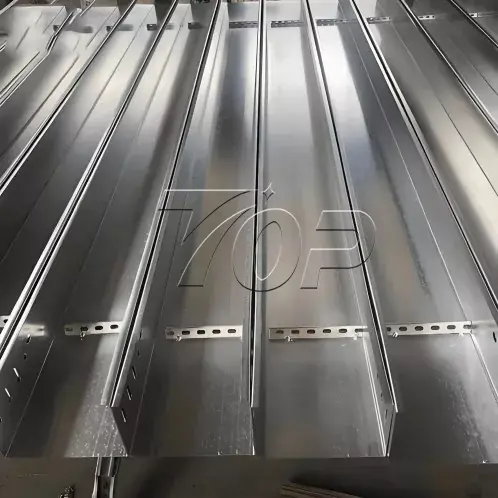

あなたのレイアウトとリスクプロファイルに適合するトレイのタイプはどれですか?

すべてのトレイが同じように動作するわけではありません。 「最適な」オプションは、環境 (沿岸、工業、屋上)、ケーブル数、および予想される変更や拡張の頻度によって異なります。

シンプルなルール: ケーブル経路を作るトレイを選択する予測可能な。頻繁に変更を行うことが予想される場合は、アクセスと拡張が簡単なタイプを選択してください。露出と物理的損傷が最大のリスクである場合は、保護と互換性のあるカバーを優先してください。

あなたの環境に合わせてどのような素材を選択すべきでしょうか?

材料の選択は、多くの「引き渡し時には問題なく見えた」プロジェクトが後で罰を受けることになります。特に海岸沿いの場所、化学物質パーク、または流出が激しい屋上では、腐食に許可は必要ありません。以下は実用的な選択ガイドです。

サイトに複数の微環境がある場合 (例: 海岸沿いの外気と保護された屋内廊下)、どこにでも過剰な費用をかけるのではなく、ゾーンごとに異なるマテリアルを指定できます。ここでは、経験豊富なサプライヤーが暴露リスクをマッピングし、バランスのとれた部品表を提案するのに役立ちます。

多くのプロジェクト チームが協力しています厦門トップフェンスソーラー株式会社 一貫したトレイ コンポーネント、適合するアクセサリ、PV レイアウト用のスケーラブルな供給が必要な場合、特に標準化された配線と信頼性の高いハードウェア互換性がトレイ自体と同じくらい重要である場合。

ソーラーケーブルトレイのサイズと配線を正しく行うにはどうすればよいですか?

A ソーラーケーブルトレイシステムは、後付けではなく、インフラストラクチャのバックボーンのように設計されたときに最も効果的に機能します。将来のボトルネックを防ぐサイジングとルーティングの基本は次のとおりです。

• 成長に向けた計画を立てる: 追加のストリング、監視ライン、または将来のインバータのアップグレード用に現実的なスペースを残しておきます。特大のトレイは再加工よりもコストが低くなります。
• 曲げ半径を尊重する: 移行をスムーズに保ち、エルボとティーに適切なフィッティングを使用します。タイトなターンは応力を遮断し、引っ張りを複雑にします。
• 分けるべきものは分ける: プロジェクトのルールや機器のニーズに応じて、電源および機密通信/制御配線を適切に分割してください。
• コントロールケーブルの充填: トレイがいっぱいになりすぎると、熱くなって汚くなり、トラブルシューティングがほぼ不可能になります。一貫した結束と間隔を維持します。
• サポート間隔: 正しいサポート間隔により、たるみ、水溜まり、振動による摩耗を防ぎます。トレイの種類と負荷に応じて間隔を標準化します。
• 屋外での排水の考え方: 「低いポイント」を避け、水が出るように計画してください。露出ゾーンでは、天候の影響を考慮してカバーを選択する必要があります。

問題点が、繰り返される絶縁不良または謎の断続的なアラームである場合は、(1) サポートされていない長いスパン、(2) 急峻な遷移、および (3) コンバイナ ボックスおよびインバータ エントリ近くの混雑したバンドル チョーク ポイントを注意深く調べてください。よりクリーンなトレイ ルートにより、3 つすべてが解決されます。

後でコールバックを防ぐインストールの詳細は何ですか?

細かい部分を省略すると、適切なトレイでもパフォーマンスが低下する可能性があります。優れた設置業者は、ケーブル トレイの作業を仕上げ作業のように扱います。それが、システムが何年も「静か」に保たれるかどうかを決定するからです。このチェックリストを使用してください。

• バリ取りとカットエッジの保護徐々に磨耗するのを防ぎます。
• 互換性のあるフィッティングとコネクタを使用するそのため、熱サイクル中もジョイントの位置が調整され、安定した状態が維持されます。
• 絆と継続性: 電気的接合がトレイのセクション全体、特に伸縮継手や移行部で一貫していることを確認します。
• 論理的にラベルを付ける: トラブルシューティングが探偵作業にならないように、トレイのゾーン、通路、主要な分岐点にラベルを付けます。
• 安全を確保し、落ち着いてルートを設定する: 断熱材に食い込むようなきつすぎる結び目を避けてください。ケーブル経路を整理して読みやすい状態に保ちます。
• 脆弱なエリアを保護する: 通路、屋根の端、齧歯動物が生息しやすい周囲、および機器の入り口にカバー/ガードを追加します。

O&M 時間を短縮したい場合の結論は、トレイのルートを一目で判読できるようにすることです。きちんとしたソーラーケーブルトレイ廊下は、メンテナンス中に「二次的な」障害を引き起こす人的ミスを削減します。

試運転前に何を確認する必要がありますか?

コミッショニングは電気テストだけを行うのではなく、物理システムがすぐに劣化しないことを確認することも意味します。引き渡しの前に、次のことを確認してください。

• アクセサリはトレイ システムに適合します(継手、カバー、レデューサー、クランプ) を即興で置き換えることはありません。
• 鋭利な接触点がないケーブルが金属の端やハードウェアに接触する場所。
• 一貫したサポートと連携- たわみ、ねじれ、または「浮いている」部分が目に見えないこと。
• エンクロージャへの明確な移行適切な進入保護、張力緩和、きちんとしたケーブル管理を備えています。
• ゾーンのドキュメントそうすれば、将来のチームは推測することなく、何がどこで実行されるかを知ることができます。

これらのチェックは単純ですが、最も高価な種類の問題、つまり数か月にわたる風化と負荷サイクルの後にのみ発生する問題を防止します。

よくある質問

Q: ソーラー ケーブル トレイは、すべてを導管内で実行するよりも優れているのはなぜですか?

答え:導管は特定の保護ニーズに最適ですが、大規模な PV システムでは、検査、拡張、保守が容易なトレイ経路の恩恵を受けることがよくあります。トレイによりルートが可視化され、整理されるため、トラブルシューティングの時間が短縮され、面倒な改造が防止されます。

Q: 通常、屋外の太陽光発電所に最適なトレイのタイプはどれですか?

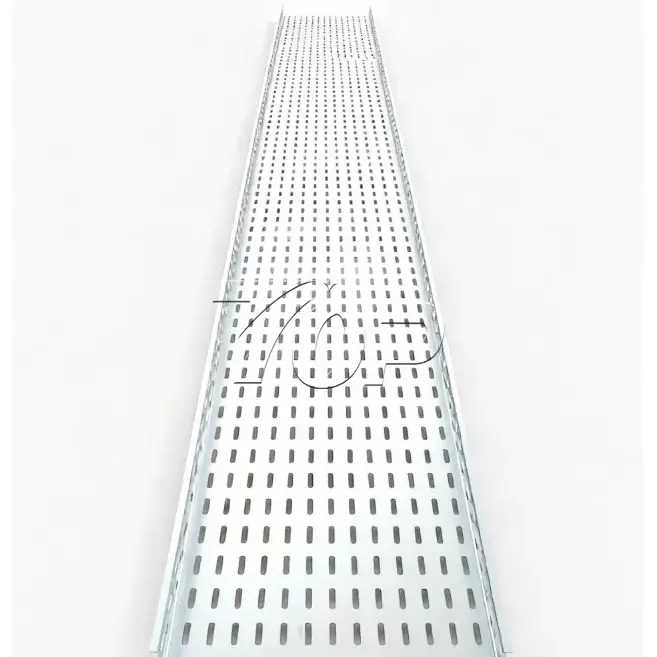

答え:はしごトレイは丈夫で通気性があるため、屋外の長い廊下でよく使用されます。穴あきトラフ トレイは、細いケーブルをより継続的にサポートしたい場合によく選択されます。 「最適」は、露出、ケーブル数、保護のニーズによって異なります。

Q: 沿岸プロジェクトでの腐食の問題を回避するにはどうすればよいですか?

答え:塩害に適した素材と仕上げを選択してください (多くの場合、最も過酷なゾーンではステンレス鋼、または適切なハードウェア互換性を備えた慎重に指定されたアルミニウム/亜鉛メッキシステム)。また、電気腐食を促進する可能性のある不一致の金属も避けてください。

Q: ソーラー ケーブル トレイはげっ歯類の被害を防ぐことができますか?

答え:はい。緩んだケーブル ループを排除し、脆弱なエリアにカバーや保護された配線を有効にすることで可能になります。物理的な経路制御は、げっ歯類の侵入を減らす最も効果的な方法の 1 つです。

Q: 将来のケーブル障害の原因となる最も一般的な取り付けミスは何ですか?

答え:切断部の鋭いエッジ、一貫性のないサポート間隔、機器入口付近の過密なケーブル充填、および接合部の接着/連続性の低下。これらの問題は、後になって断続的な故障や目に見える絶縁の摩耗として現れる傾向があります。

Q: 将来の拡張に備えてトレイ システムを「オーバーサイズ」すると費用がかかりますか?

答え:通常、後でルートを変更するよりも安くなります。成長に対する適度な余裕を持たせることで、拡張や監視のアップグレードが発生した際の破壊的な改修、やり直し作業、予期せぬダウンタイムを防ぐことができます。

次のステップ

現在の PV サイトが乱雑なルーティング、遅いトラブルシューティング、または再発する断熱問題に悩まされている場合、多くの場合、経路をアップグレードすることが、より穏やかな運用への最速のルートとなります。適切に選択されたソーラーケーブルトレイシステムは障害を減らし、メンテナンスを迅速化し、拡張を無秩序にせずにクリーンに保つことができます。

買いすぎずに、環境、レイアウト、ケーブルの量に合わせたトレイ構成が必要ですか?連絡してください厦門トップフェンスソーラー株式会社- 現場の状況と基本的な配線計画を共有していただければ、設置とメンテナンスをスムーズにする実用的なトレイの種類、材料、付属品の選択をお手伝いします。移動の準備はできていますか?お問い合わせプロジェクトについて話し合い、カスタマイズされた推奨事項を得ることができます。
