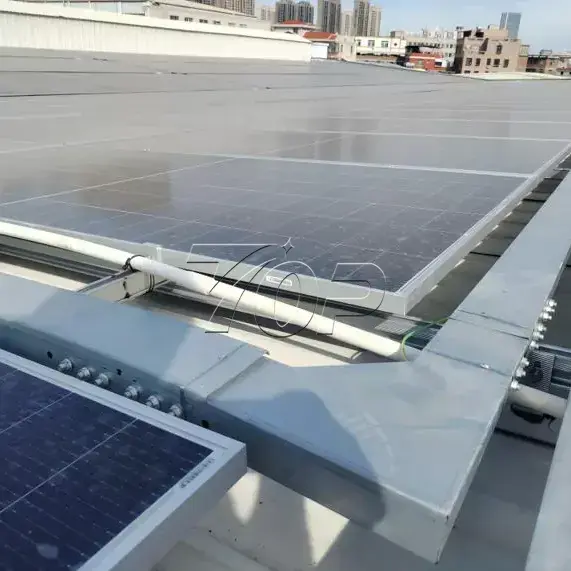

ソーラーパネルケーブルトレイ管理システム

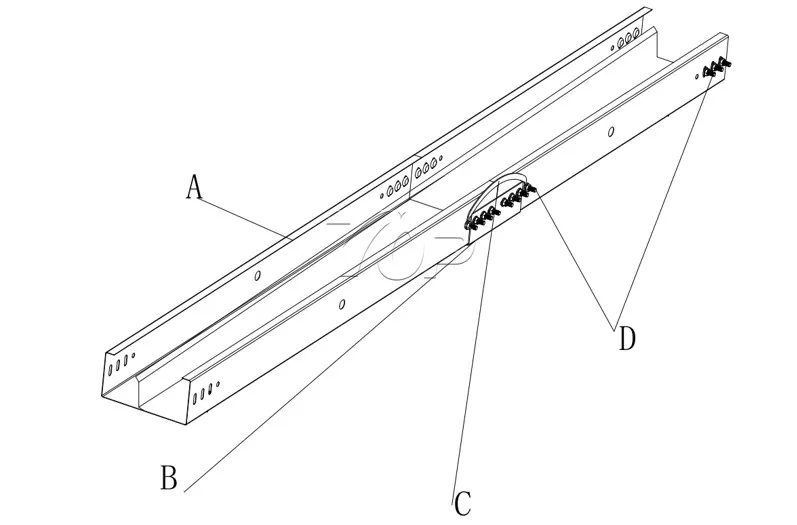

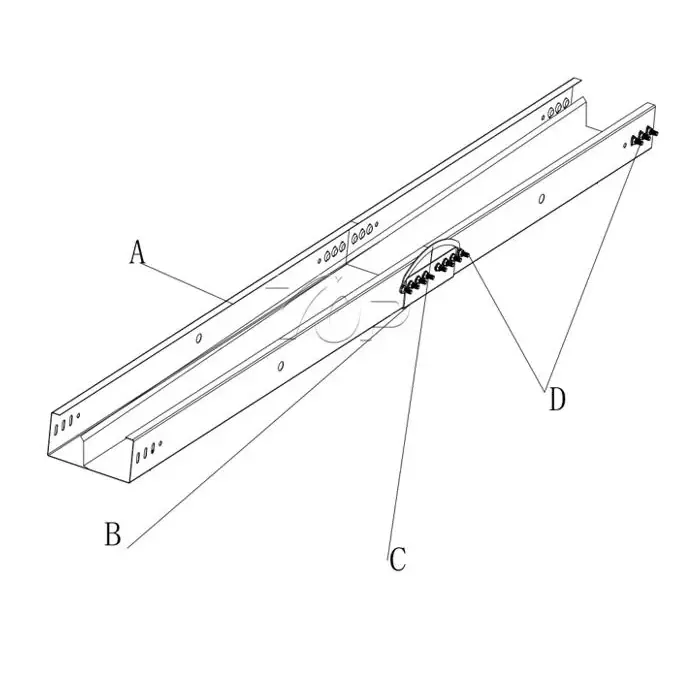

Topfencesolar によって設計されたソーラー パネル ケーブル トレイ管理システムの構成パーツは、市場で広く使用されています。

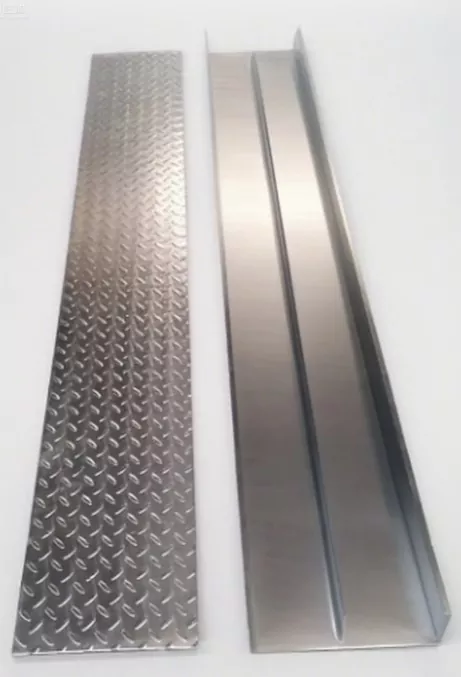

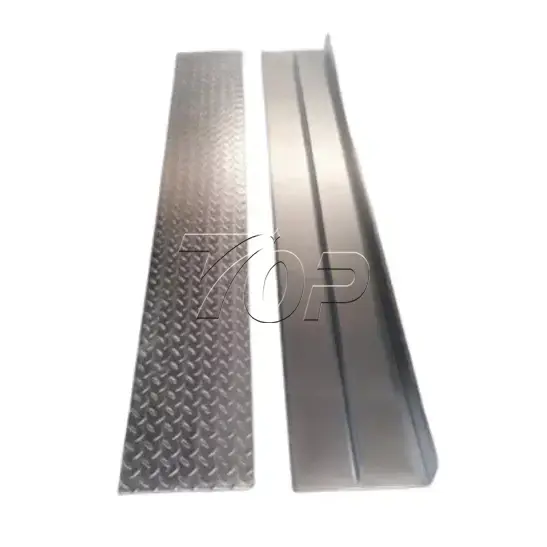

A：パターンカバー付きダブルスロットケーブルトレイ本体

B: ネジで固定されたコネクタ

C: アース線により感電を防止

D: ケーブルトレイを1つずつ固定するためのネジ

材質: 亜鉛メッキ鋼

寸法:

さらに多くのオプションをカスタマイズできます。

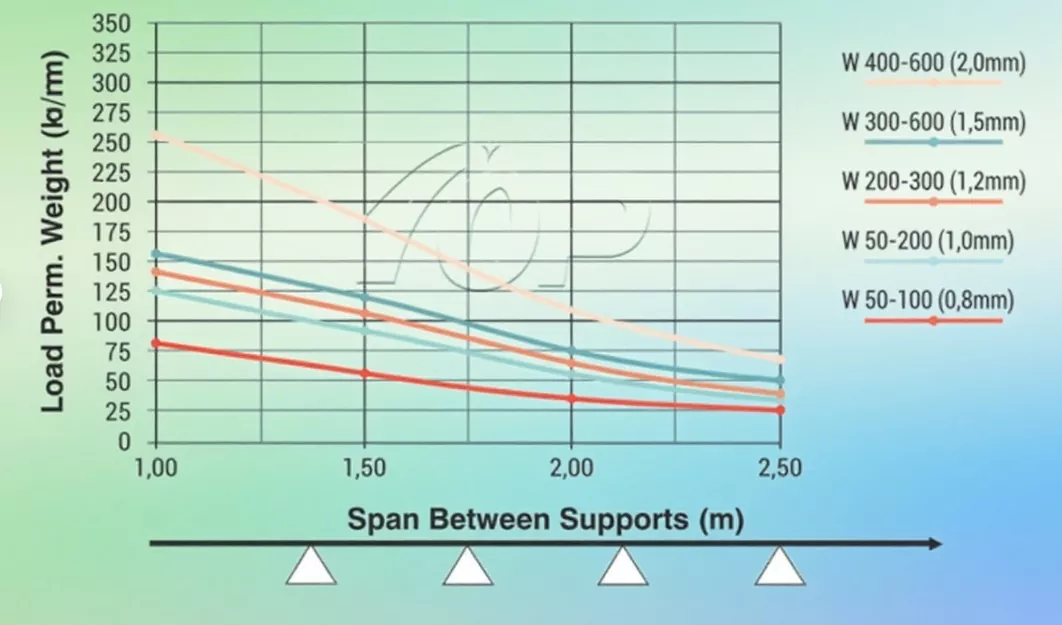

ここでは、以下の負荷状況に基づいたテスト日の結果の参考を確認します。

関数：

太陽光発電アレイ間の多数のケーブルやインバータやコンバイナボックスにつながるケーブルを一元的に収容して整然と管理し、機械的損傷や紫外線劣化を防ぎ、きちんと安全な配線を確保します。

パラメータ

使い方は？

ケーブルトレイ部分をサポート上に置き、専用の接続プレートとボルトを使用して固定し、電気的導通を確保します（確実なアース経路を形成します）。

生産ラインの加工：

材料の詳細情報:

亜鉛メッキ鋼製ソーラーケーブル管理製品の在庫の保護

亜鉛メッキ金属板は、酸性の材料、汚染された空気、水、および一定の割合を超える相対湿度の影響に対して特に敏感であることが知られています。

亜鉛メッキ板金の耐用年数は、特に空気が汚染されている工業地域では影響を受けます。

大気汚染の最も重要な要素は二酸化硫黄です。

C + H + S + O₂ → CO₂ + H₂O + SO₂

SO₂ + 1/2 O₂ → SO₃

SO₂ + H₂O → H₂SO₃

SO₃ + H₂O → H₂SO₄

ただし、積層した板金を保護するため、以下の条件を厳守する必要があります。

・金属は湿気の多い場所や水のかかる場所には絶対に保管しないでください。

· 空気を継続的に循環させるのに十分なスペースが必要です。

・備蓄場所の温度差は5～10℃でなければなりません。

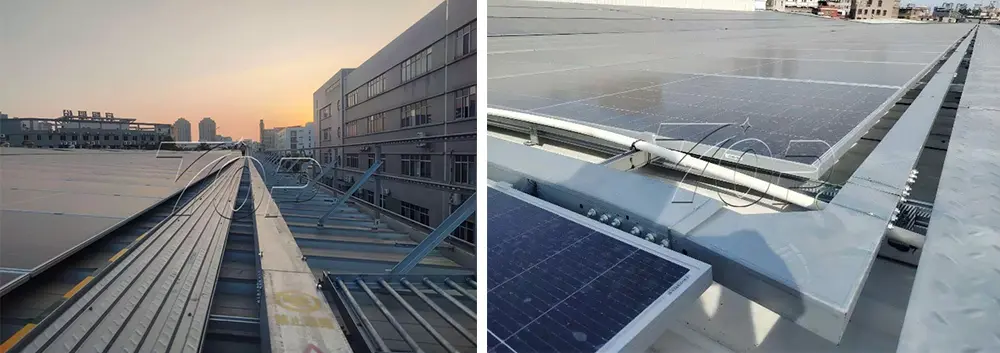

さまざまなケーブルトレイの応用例が増えました。
