ソーラー L フィート屋根取付キット

ソーラー L フィート屋根取付キットは、Topfencesolar によって設計されています。専門メーカーとして、当社は施工効率と屋根の完全性を最優先に考えています。これらの頑丈なアルミニウム製の L 字型フット コンポーネントは、金属屋根構造にしっかりと接続します。この設計により、強力な荷重分散とさまざまな屋根プロファイルとの互換性が保証されます。

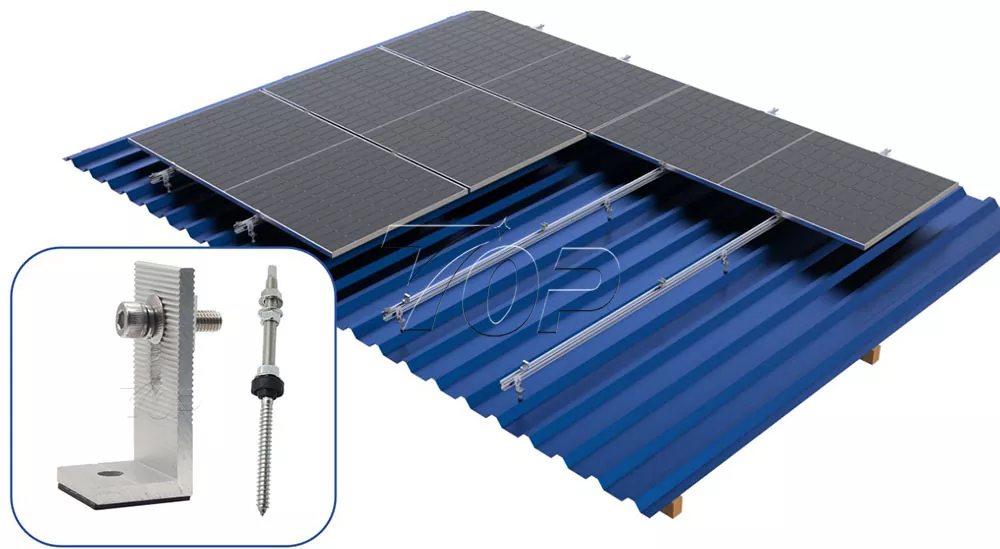

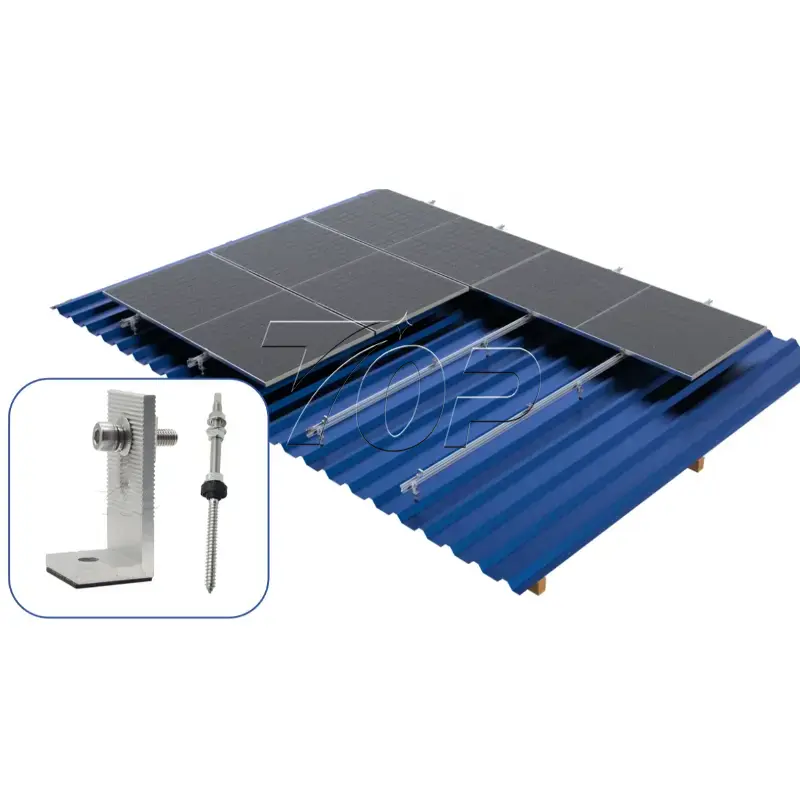

ルーフマウンティングキットの構成

Lフィートアルミキット

Tスライドナット

セルフタッピンねじ (オプション)

アルミ B46 レール

二条ネジ

当社のソーラー L フィート屋根取付キットは、幅広い太陽光発電用途向けに設計されています。限られた金属屋根でも安定性を提供し、エネルギー出力を最大化します。

アルミニウム素材

軽量性能、耐腐食性、防錆性の設計により、複雑な気象状況下でのオープンエリアに対応します。

商業および産業用途に対応

大規模な商業ビルや倉庫、金属屋根の産業施設などの敷地を問わず、25年以上の耐用年数にわたって太陽光パネルを安定してしっかりと固定することができます。

住宅の屋根への取り付けに適しています

L-feet ベースは、住宅所有者にソーラー パネルを統合するソリューションを提供し、エネルギーの自立と電気料金の削減に貢献します。

最適化された構造により迅速かつ簡単に設置可能

L フィートは最適化されたソリューションの 1 つです。人件費と設置時間を節約します。

風雪荷重への準拠

L フィートをベースにした構造は、風による持ち上げや積雪荷重に対する現地および国際的な建築基準を満たすように設計されています。安定したシステムにより、太陽光発電設備の長期的な安全性と安定性が確保されます。

設置の目安

屋根の構造を確認するまず金属屋根の種類を確認し、母屋、垂木の位置を検査して、太陽電池アレイの追加荷重に安全に耐えられることを確認します。

レイアウトと屋根構造の設計

Topfencesolar はパネル アレイ レイアウトを設計し、L フィートの正確な位置を決定します。荷重を均等に分散し、レールのスパンに対応できるように、エンジニアリング仕様に従って L 型フィート間の適切な間隔を確保してください。

また、L フィート構造は、太陽光パネルを敷設する目的で、屋根上のレールを安全に支えるための垂木である母屋に配置されています。

L フィートの取り付け

L フィートを屋上に配置します。ソーラー L フィート屋根取付キットをあらかじめマークされた位置に配置し、線路システムを正しくサポートするように位置が揃っていることを確認します。

確実な固定

付属のタッピングねじを使用して、L 型脚を金属屋根シートに直接しっかりと固定します。一体化された EPDM ワッシャーとシーリング ワッシャーは締め付け中に適切に圧縮され、湿気の侵入に対する耐久性のある防水シールを作成します。

レール取り付け

付属のレール クランプとボルトを使用して、アルミニウム B46 レールを取り付けられた L フィートに接続します。また、L フィートの上部にある T スライド ナットにレールをスライドさせて取り付けることもできます。レールが水平で平行であることを確認します。

ソーラーパネルの敷設

ソーラーパネルをアルミB46レール上に置き、パネルクランプでパネルを固定します。エンドクランプは 2 つの側面の端に配置され、ミッドクランプは中央のパネルの間に配置されます。

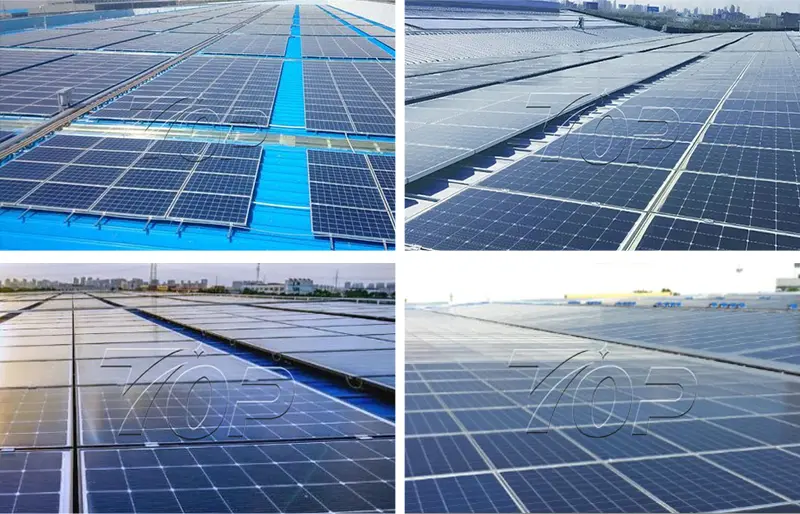

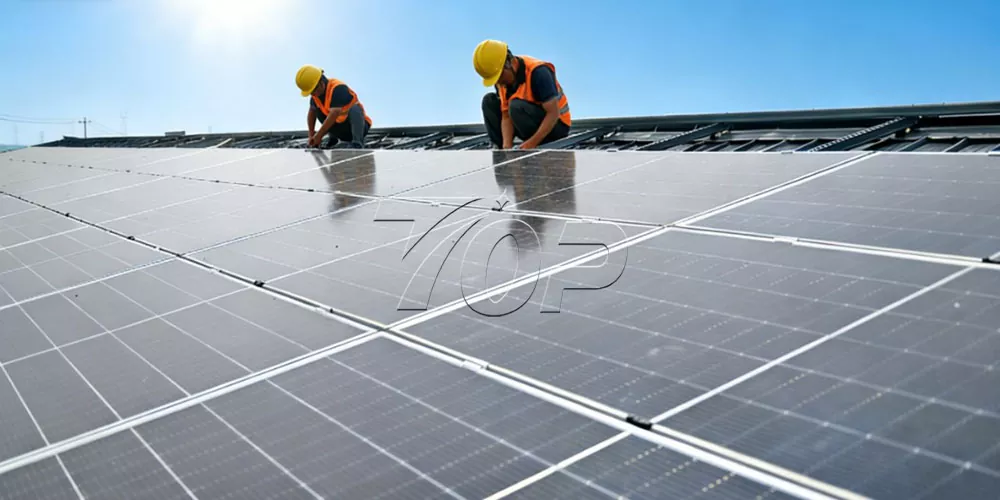

実際の適用事例

太陽エネルギー産業の電力消費産業の発展に伴い、ソーラーLフィート屋根取付キットは広く使用されています。 TOPチームは豊富な実践経験と専門的な技術サポートを持っています。以下はお客様のお客様への弊社設置効果図です。ご連絡をお待ちしており、より専門的なサービスをご提供いたします。
