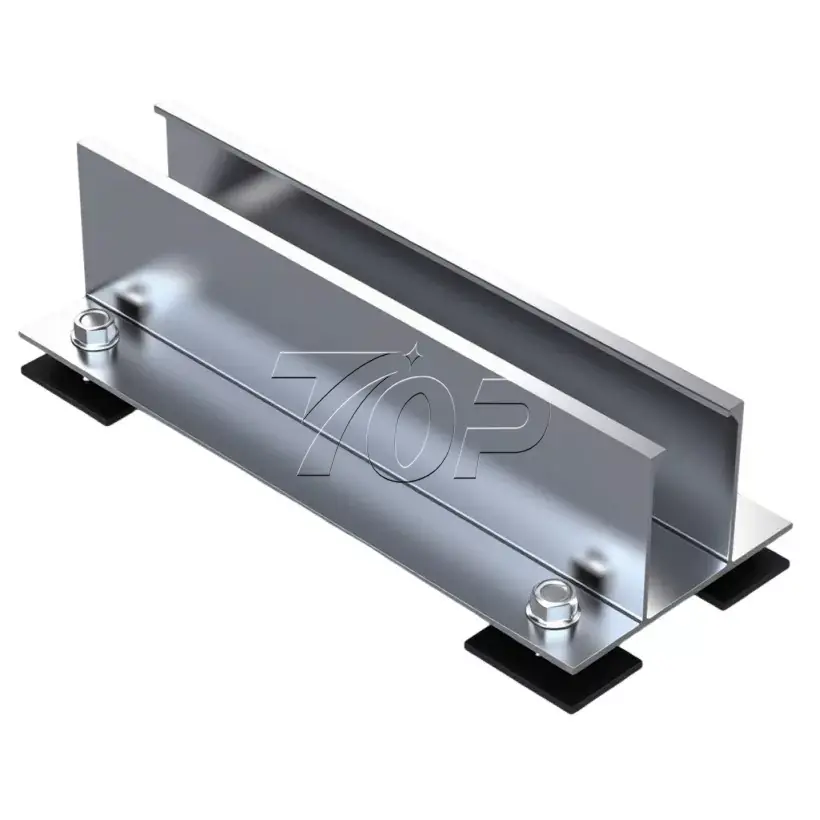

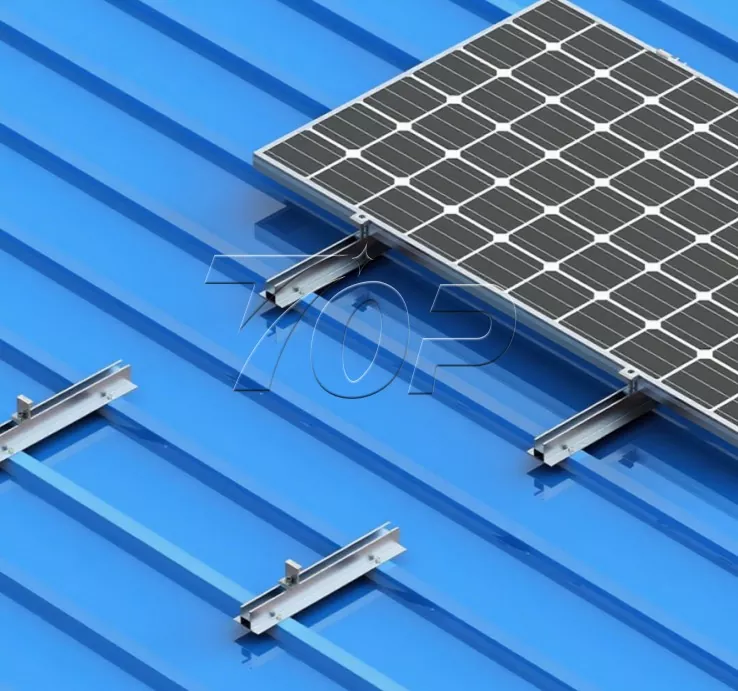

アルミミニレールソーラーマウントシステム

1.ソーラーパネル

2.アルミミニレール

3. ミッドクランプ

4. エンドクランプ

5. ボルト

6.タッピンねじ

7.ラバーパッド

8. 接地ラグ

9. ケーブルクリップ

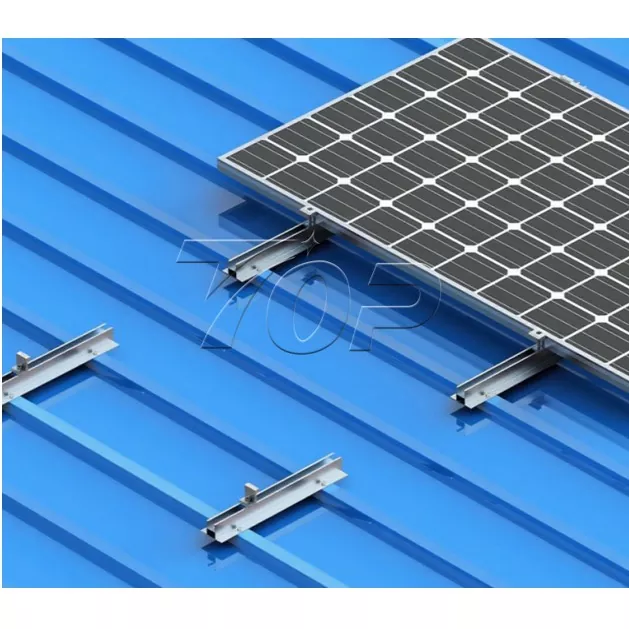

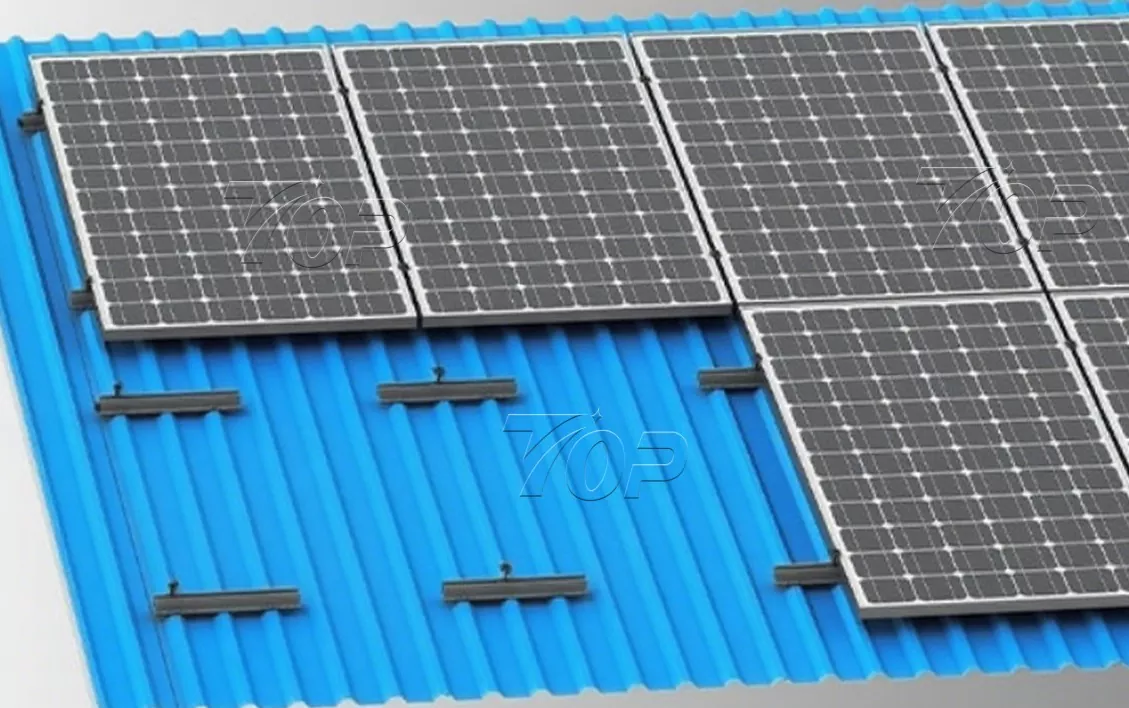

ミニレール図表示上のソーラーパネルの配置は以下の通りです。

ソーラーパネルの幅は1134mmです。長さは2278mm、パネルの厚さは30mm、35mmです。 (他の寸法のソーラー パネルにも適合します。) ソーラー パネルの数量配列は、現場の屋根のサイズに基づいて配置できます。

パラメータ

このソリューションは、金属屋根のソーラー パネルの設置に特化して設計されています。規模やレイアウトの異なるさまざまなソーラールーフプロジェクトに適応できます。アルミニウム ミニ レール ソーラー マウント システムには、台形シート屋根や波形屋根などが含まれます。通常の仕様は長さ 200 mm (カスタマイズをサポート)、金属屋根用の Topfencesolar レールレス ミニ ラッキング ソリューションは、軽量で持ち運びと設置が簡単であるという利点があり、屋根にかかる余分な耐荷重負担を効果的に軽減し、設置の困難さを軽減します。ゴムパッド付きバイメタルネジは、金属屋根にレールを取り付ける際に屋根からの水漏れを防ぐ効果があります。

特徴

1. 組み立て済みの設計、簡単かつ高効率な取り付け。

2. 当社のこの最適化されたソーラーマウントシステム用ミニレールは、住宅の金属屋根、商業ビルの屋根、倉庫の屋根に適応できます。

3. Topfencesolar のアルミニウム 6005 - T5 材料は、市場から特別に高グレードであり、当社のシステムは軽量かつ強度の点で高性能です。

4. 最大60m/sの強風と1.4KN/m²の積雪荷重に耐えることができ、ソーラーパネル構造の安定性と安全性を確保します。

低コスト、安​​価な構造で、設置工賃や設置時間も削減できます。
