非貫通平屋根ソーラーバラスト取付システム: 商用屋上太陽光発電プロジェクト向けのエンジニアリンググレードの防水ソリューション

平屋根ソーラーバラスト設置システムが貫通型の屋上太陽光発電構造に取って代わられる理由

商用の屋上太陽光発電では、 平屋根ソーラーバラスト設置システムは、EPC 請負業者、太陽光発電設置業者、工業用建物の所有者にとって最も急速に成長している設置ソリューションの 1 つとなっています。屋上太陽光発電を採用する工場、倉庫、物流公園、ショッピングセンターが増えるにつれ、業界は従来の屋根貫通構造から、防水リスクを軽減し、建設効率を向上させる非穴あけシステムへと移行しつつあります。

多くの EPC 会社にとって、屋根からの雨漏りに関するクレームは、もはや販売後の小さな問題ではありません。防水の不具合が 1 つ発生すると、高額なメンテナンス費用が発生し、工場の操業が中断され、長期にわたる顧客の信頼を損なう可能性があります。まさにこれが理由です平屋根ソーラーバラスト設置システム現在、商業および産業の屋上プロジェクトで広く好まれています。このシステムは、屋根貫通部の代わりにバラスト重量を使用することにより、防水膜を保護しながら、設置時間を短縮します。

同時に、最新のバラストソーラーラックシステムは、もはや単なる「ドリル不要の単純な構造」ではありません。エンジニアリング標準はここ数年で急速に進化しました。現在、特に大規模な商業用太陽光発電設備では、耐風揚力、屋上荷重の最適化、排水クリアランス、腐食防止、空気力学的安定性が中心的な設計要素となっています。

この記事では、非貫通式屋上太陽光発電設置システムがどのように機能するか、EPC 請負業者が非貫通式屋上太陽光発電設置システムを好む理由、実際の商用屋上プロジェクトにおいて実際に重要となるエンジニアリングの詳細について説明します。

商業用屋上太陽光発電プロジェクトが非貫通型バラスト設置システムに移行している理由

10 年前、多くの屋上太陽光発電システムはまだ貫通アンカー接続に大きく依存していました。コンクリートの屋根に穴を開けるのは通常の行為と考えられていました。しかし、商業用屋根の基準は変更されており、今日の建物所有者は防水のリスクに対して以前よりもはるかに敏感になっています。

多くの産業施設では、屋根自体が数百万ドル相当の生産設備や在庫を保護しています。自動化された生産ライン、冷蔵倉庫、またはエレクトロニクス工場での漏れの問題は、すぐに大きな運用上の問題になる可能性があります。プロジェクトによっては、水の浸入による修理コストが、実際に元の取り付け構造のコストよりも高くなる場合があります。

このため、非貫通型太陽光発電設置システムは現在、代替ソリューションとしてではなく、リスク管理戦略として見なされています。

EPC請負業者に対する圧力の高まり

現在、EPC 請負業者はさまざまな方向からのプレッシャーにさらされています。

• プロジェクトスケジュールの短縮
• 人件費の増加
• 防水責任のリスクが高まる
• 屋上の構造審査の厳格化
• 長期的な信頼性に対するオーナーの期待の高まり

従来の屋根貫通では、多くの場合、追加の承認手順が必要になります。防水検査、膜の修理、構造の補強はすべて、プロジェクトの複雑さを増大させる可能性があります。非貫通型バラストソーラーマウントシステムは、これらのワークフローを簡素化するのに役立ちます。

複数の MW 規模の屋上プロジェクトを同時に管理する設置業者にとって、設置手順を減らすことでプロジェクトの回転速度と労働効率を直接的に向上させることができます。

既存建物改修プロジェクトへの移行

バラスト構造が急速に成長しているもう 1 つの理由は、改造屋上太陽光発電プロジェクトの拡大です。

商業ビルの多くは、もともと太陽光発電システム用に設計されていませんでした。一部の屋根はすでに築 8 ～ 15 年が経過しており、防水層が老朽化していたり​​、構造資料が不確かであったりします。このような場合、建物の所有者は屋根膜への追加の穴あけを許可したがらないことがよくあります。

ドリル不要のソーラールーフ取り付けアプローチにより、承認プロセス中の懸念が軽減され、EPC 請負業者は古い建物に対してより実用的なソリューションが得られます。

防水はもはや「小さな問題」ではない

かつては、発電性能に比べて防水に関する議論は二の次として扱われることがありました。その考え方はかなり変わりました。

現在、多くの商業顧客は、次の 3 つの優先順位を使用して屋上太陽光発電の提案を評価しています。

1. 屋根の安全性
2. システムの信頼性
3. 長期的な運用リスク

もちろん、発電量は依然として重要です。しかし、特に物流倉庫、製薬工場、食品加工施設、データセンターにとっては、屋根からの雨漏りを防ぐことも同様に重要になっています。

これは、世界中でバラストソーラーラックシステムの採用を後押しする最も強力な推進力の 1 つです。

平屋根ソーラーバラスト設置システムとは何ですか?

平屋根ソーラーバラスト取り付けシステムは、機械式屋根アンカーではなく、重りのあるバラストブロックを使用してソーラーパネルを固定する非貫通型太陽光発電支持構造です。

このシステムは、屋根の表面に穴を開ける代わりに、計算されたバラスト重量、空力設計、摩擦ベースの安定性を利用して、風による持ち上げに抵抗し、構造の完全性を維持します。

これらのシステムは、防水性能の維持が重要な商用および工業用の平屋上で一般的に使用されています。

基本的な構造動作原理

動作原理は比較的単純ですが、その背後にある工学計算は非常に複雑になる可能性があります。

この取り付け構造は、バラスト トレイ、支持脚、保護パッドを通じて屋根表面全体に荷重を分散します。風による揚力は、以下の組み合わせによって打ち消されます。

• バラスト重量
• 空力ウインドディフレクター
• 最適化された傾斜角度
• 保護パッドと屋根膜の間の摩擦

貫通システムとは異なり、防水層を突き破るアンカーボルトがありません。

これは、防水性が貫通点に非常に敏感な TPO、PVC、EPDM 膜屋根の場合に特に重要です。

バラストソーラーマウントシステムの主要コンポーネント

設計はメーカーによって異なりますが、ほとんどの市販の屋上バラスト システムには、いくつかの共通の構造コンポーネントが含まれています。

AL6005-T5 アルミレール

高強度アルミニウムレールが太陽電池モジュールをサポートし、構造全体に荷重を伝達します。

AL6005-T5 アルミニウム合金は、次の機能を備えているため、広く使用されています。

• 優れた耐食性
• 高い構造強度
• 軽量ハンドリング
• 屋外での長い耐用年数

重い鋼鉄システムと比較して、アルミニウム構造は輸送や屋上への設置が容易です。

前後サポートレッグ

支持脚はモジュールの傾斜角度と構造幾何学形状を決定します。プロジェクトに応じて、システムは以下を使用する場合があります。

• 南向き傾斜設計
• 東西低傾斜構成
• 空気力学に基づいた薄型配置

後部サポート構造には、浮き上がり抵抗を改善するためにウインドディフレクターが組み込まれていることがよくあります。

バラストトレイ

バラスト トレイには、風荷重に対してシステムを安定させるコンクリート ブロックやその他の重量のある材料が保持されます。

バラストの要件は、複数のエンジニアリング変数によって異なります。

• 屋根の高さ
• 局地的な風速
• 建物露出カテゴリー
• モジュール傾斜角
• 屋根のエッジゾーン
• システムの空力性能

強風の沿岸地域では、バラストの計算が大幅に複雑になります。

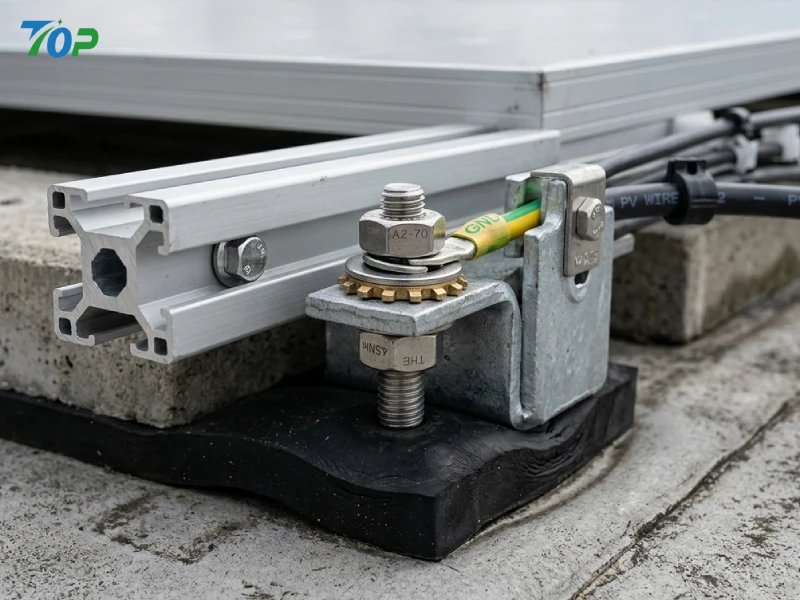

SUS304ステンレス製ファスナー

ファスナーは低品質の屋上プロジェクトでは見落とされがちですが、長期的な信頼性に直接影響します。

SUS304 ステンレス鋼のハードウェアは以下を提供します。

• 強力な耐食性能
• 長寿命
• メンテナンスのリスクの軽減
• 安定した屋外耐久性

これは、海岸沿いや湿気の多い産業環境では特に重要になります。

EPDMゴムパッド

取り付け構造と屋根膜の間に保護ゴムパッドが取り付けられています。

それらの機能は次のとおりです。

• 摩擦の増加
• 防水層の保護
• 直圧集中の低減
• 屋上の互換性の向上

適切な膜保護がなければ、非貫通システムであっても時間の経過とともに屋根材に損傷を与える可能性があります。

非貫通型太陽光発電設置システムが屋根の防水をどのように保護するか

平屋根ソーラーバラスト設置システムの最大の利点の 1 つは、防水保護です。

商業ビルの所有者にとって、これは多くの設置業者が当初期待するよりも重要であることがよくあります。

屋上からの雨漏りは設置中は小さいように見えますが、雨季が数回続くと、特に大規模な産業施設では問題が急速に拡大する可能性があります。

屋根貫通の隠れたリスク

屋根に貫通部ができると、長期的な故障箇所が生じる可能性があります。

設置中に防水シーラントが適切に適用された場合でも、材料は次の理由により自然に劣化します。

• 紫外線への曝露
• 熱膨張サイクル
• 雨水浸食
• 機械的振動
• 温度変動

屋上で何年も放置すると、シーラントの劣化によりアンカーポイントの周囲に湿気が浸入する可能性があります。

この問題は、次のような地域で特に一般的です。

• 強い紫外線
• 大雨
• 頻繁に発生する台風
• 季節による気温の変動が大きい

商業ビルの所有者が今日、より慎重になっている理由

建物の所有者は、過去 10 年間で屋上太陽光発電の経験を積んできました。多くの人は、屋根の貫通に伴う長期的なメンテナンスのリスクをすでに理解しています。

実際、一部の工業所有権所有者は現在、EPC 入札中に非貫通取り付けシステムを明示的に要求しています。

この傾向は、次の分野でますます一般的になってきています。

• 物流パーク
• 冷蔵施設
• エレクトロニクス製造工場
• 食品グレードの生産建物
• 製薬工場

これらの業界では、漏洩関連の運用リスクを容易に許容できません。

屋根保証の完全性を守る

もう 1 つの重要な考慮事項は、屋根の保証保護です。

屋根材メーカーによっては、制御されずに屋根に侵入した場合、防水保証が部分的に無効になる場合があります。これにより、建物所有者と EPC 請負業者の両方にとって、さらなる法的および財務上の懸念が生じます。

バラストソーラーマウントシステムは、防水膜がほとんど無傷のままであるため、この問題を最小限に抑えるのに役立ちます。

これにより、以下の間の通信が簡素化されます。

• 屋根材サプライヤー
• 建物所有者
• 太陽光発電設置業者
• 保険会社

アフターセールスメンテナンスのプレッシャーの軽減

EPC 請負業者にとって、防水要求は非常に時間がかかる場合があります。

実際の漏電源が太陽光発電システムと無関係である場合もありますが、太陽光発電設備が屋根に設置されると、とにかく設置業者がトラブルシューティングに関与することがよくあります。

浸透ポイントを減らすと、将来の紛争の可能性が低くなり、長期的な顧客関係の保護に役立ちます。

これが、多くの経験豊富な EPC 会社が、屋根の条件が許せば、商業プロジェクト全体で非貫通型の屋上太陽光発電設置システムを標準化している 1 つの理由です。

バラストソーラーマウントシステムの工学的利点

バラストシステムの人気は防水性だけではありません。エンジニアリングの効率も大きな理由です。

現代の商業用屋上プロジェクトでは、構造の信頼性を維持しながら設置時間を短縮するという常にプレッシャーにさらされています。適切に設計されたバラスト システムは、両方の目標の達成に役立ちます。

より迅速なインストールワークフロー

従来のアンカーベースの設置と比較して、バラスト構造は一般的に必要な建設手順が少なくなります。

通常は次の必要はありません。

• 屋根の穴あけ
• ケミカルアンカー硬化
• 防水再シール
• 複雑な侵入検査

これにより、屋上の設置時間が大幅に短縮されます。

多くのシステムでは、事前に組み立てられた構造コンポーネントも使用されているため、設置者はモジュールの設置をより迅速に完了できます。

大規模な商業用屋上では、時間の節約が非常に顕著になります。

労働要件の軽減

労働力不足は多くの国で太陽光発電設置市場に影響を与えています。

バラスト システムは設置手順を簡素化するため、EPC 請負業者は多くの場合、以下の作業を削減できます。

• 熟練労働者への依存
• 屋根防水の専門家
• インストールトレーニングの複雑さ
• 屋根の下準備工事

これにより、大規模なプロジェクト パイプラインのインストールのスケーラビリティが向上します。

既存建物への適応性の向上

すべての屋上が貫通システムに最適なわけではありません。

一部の既存の建物には次のような特徴があります。

• 構造に関する文書が限られている
• 防水層の劣化
• 制限されたドリル権限
• 複雑な屋上レイアウト

非貫通型平屋根ソーラーバラスト設置システムは、このような状況においてより高い柔軟性を提供します。

この適応性は、商用屋上の改修プロジェクトに特に価値があります。

長期的なメンテナンスコストの削減

長期的な運用コストは、多くのプロジェクト開発者が当初認識しているよりも重要です。

低コストの取り付け構造は、後で防水の問題を引き起こすため、20 年のプロジェクト ライフサイクルにわたって急速に高価になる可能性があります。

バラストシステムは以下の削減に役立ちます。

• 漏水修理費用
• 防水膜のメンテナンス
• 腐食関連の交換
• 屋根へのアクセスの複雑さ

これにより、時間の経過とともに、プロジェクト全体の ROI が大幅に向上する可能性があります。

平屋根バラスト太陽光発電システムの重要なエンジニアリング設計の考慮事項

平屋根ソーラーバラスト取り付けシステムは、外から見ると機械的に単純に見えるかもしれませんが、信頼性の高い商用の屋上設置の背後にあるエンジニアリングは実際には非常に要求が厳しいものです。

失敗した屋上太陽光発電プロジェクトの多くでは、問題は太陽電池モジュール自体ではありませんでした。この問題は通常、過小評価された風による揚力、不適切な屋上荷重解析、排水障害、または初期段階の設計で無視された長期的な構造疲労によって発生します。

このため、経験豊富な EPC 請負業者は、設置が開始される前にエンジニアリング計算に細心の注意を払います。

屋根の構造耐荷重評価

バラストソーラーラックシステムを選択する前に、屋上の構造能力を慎重に評価する必要があります。

荷重を構造アンカーポイントに直接伝達する貫通システムとは異なり、バラストシステムは重量を屋根表面全体に分散させます。これにより、詳細な分析が必要なさまざまな荷重特性が生じます。

一般的な屋上の負荷に関する考慮事項は次のとおりです。

• 取付構造からの死荷重
• 太陽電池モジュールの重量
• コンクリートバラストブロック重量
• 一時的なメンテナンス負荷
• 風による動的荷重
• 雨水の蓄積による影響

改修プロジェクトでは、構造文書が不完全または古い場合があります。古い工業用建物は改修工事が行われ、元の負荷条件が変更されている可能性があります。

このため、EPC チームは次のことを行うことがよくあります。

• 現場構造検査
• コアサンプリング
• 鋼板厚さの検証
• コンクリート強度試験
• 屋根のたわみ評価

低予算プロジェクトでよくある間違いの 1 つは、屋上荷重の計算を実際のエンジニアリング作業ではなく、概算として扱うことです。これは、数百トンのバラストが屋根全体に分散される大規模な施設では危険になる可能性があります。

風荷重と揚力の解析

風力上昇は、非貫通式屋上太陽光発電システムにとって最も重要な工学的課題の 1 つです。

太陽電池アレイは本質的に、外圧にさらされた大きな空気力学的表面のように動作します。風が屋上のモジュールを横切って移動すると、特に屋根の端や隅の近くで、揚力が驚くほど大きくなることがあります。

これが、現代の平屋根ソーラーバラスト設置システムの設計が空気力学的最適化に重点を置いている理由です。

専門的な風荷重解析では、一般に次のことを考慮します。

• 地域の風速データ
• 建物の高さ
• 地形露出カテゴリー
• 屋根のエッジゾーン
• 欄干壁の高さ
• モジュール傾斜角
• 配列の間隔

強風地域では、空力性能が低い場合、バラストの要件が大幅に増加する可能性があります。

たとえば、適切に最適化されていない 15 度の傾斜構造では、ウィンド デフレクターを統合した薄型の空力設計よりも大幅に多くのバラストが必要になる可能性があります。

これは以下に直接影響します。

• 屋根荷重圧力
• 交通費
• 取り付け工賃
• プロジェクトの経済性

最新のエンジニアリンググレードのシステムは、単に重量を増やすのではなく、気流管理を通じてバラストの需要を削減しようとしています。

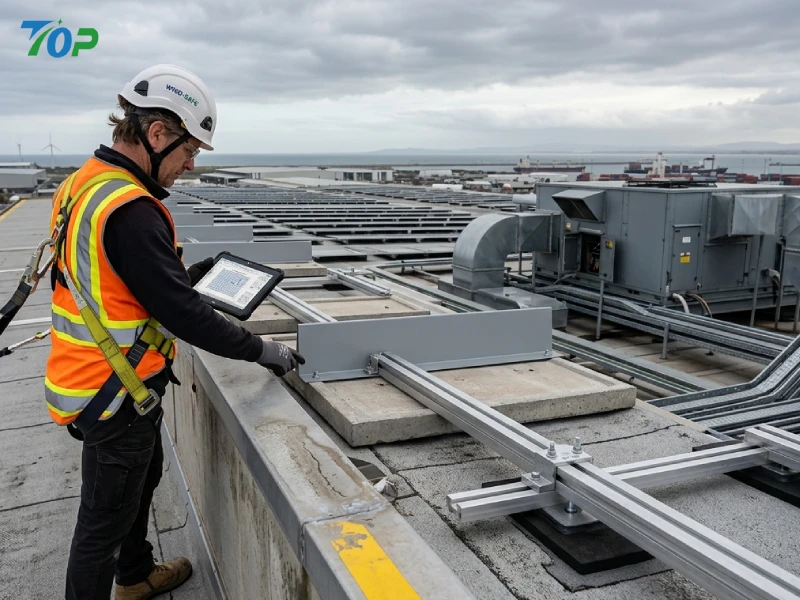

屋根のエッジゾーンに特別な注意が必要な理由

すべての屋上エリアが同じ風圧を受けるわけではありません。

建物の端の周りでは空気の流れが加速するため、屋根の隅や周囲のゾーンはより強い揚力にさらされます。これらの分野では、多くの場合、次のことが必要になります。

• 追加のバラスト
• より低い傾斜角
• 強化されたディフレクター
• 行間隔の縮小

エッジゾーンの補強を無視することは、経験の浅い屋上 PV プロジェクトでよく見られる設計エラーの 1 つです。

台風が発生しやすい沿岸地域では、エッジゾーンの故障によりアレイ全体に連鎖的な構造的損傷が生じる可能性があります。

バラスト最適化戦略

多くの人は、バラストシステムは単に「構造が安定するまでコンクリートブロックを追加する」だけだと考えています。実際には、専門的なバラストの最適化ははるかに洗練されています。

バラストが過剰になると、いくつかの問題が発生します。

• 屋根の荷重が大きくなる
• 物流コストの増加
• 設置時間が長くなる
• 屋上での取り扱いがより困難になる
• 構造補強費の増加

適切に設計されたバラストソーラーマウントシステムは、必要最小限のバラスト重量で安定性を達成することを目的としています。

これは通常、次の方法で実現されます。

• 空力リアディフレクター
• 下部モジュールの傾斜角
• 改良されたエアフロー制御
• 最適化された行間隔
• より優れた構造幾何学

近年、東西低傾斜システムは、屋上スペースの利用率を向上させながらバラスト要件を削減できることが多いため、ますます人気が高まっています。

排水と水の流れの計画

屋上の太陽光発電の設計では、排水計画が過小評価されることがあります。

取り付け構造の位置が適切でないと、水の流れが妨げられ、陸屋根に水たまりができる可能性があります。

時間の経過とともに、滞留水が加速する可能性があります。

• 膜の老化
• 屋根の雨漏り
• 腐食
• 構造劣化

したがって、プロ仕様の屋上 PV レイアウトでは、取り付け列間の適切な排水経路が維持されます。

排水に関する重要な考慮事項は次のとおりです。

• 屋根の傾斜方向
• 排水管の位置
• オーバーフロー経路
• メンテナンスアクセスルート
• 瓦礫蓄積リスク

多雨地域では、排水間隔がさらに重要になります。

一部の EPC 請負業者は、プロジェクト完了から数か月後に排水システムの詰まりを発見して、このことを苦労して学びました。

熱膨張と長期的な構造安定性

商用の屋上太陽光発電システムは、耐用年数を通じて継続的な熱サイクルを経験します。

金属構造は日中の熱にさらされると膨張し、夜間の涼しい条件では収縮します。 20 ～ 25 年にわたってこの繰り返しの動作により、接続点に疲労応力が生じる可能性があります。

AL6005-T5 アルミニウムは優れた構造安定性を提供しますが、適切な膨張管理が依然として不可欠です。

プロのデザインには通常、次のようなものがあります。

• 拡張ギャップ
• スライドレール接続
• 締め付けトルクの管理
• フレキシブルジョイント構造

熱の動きを無視すると、長期的には次の問題が発生する可能性があります。

• ファスナーの緩み
• レールの変形
• ストレスクラッキング
• モジュールクランプ変位

これらの問題は通常、すぐにではなく徐々に進行するため、屋上 PV 構造の設計ではエンジニアリングの経験が非常に重要です。

防火およびケーブル管理

商業用の屋上太陽光発電の容量が増加し続けるにつれ、多くの国で火災安全基準が厳格化しています。

最新のバラストソーラーラックシステムでは、以下を考慮する必要があります。

• 防火通路
• ケーブル配線の安全性
• 接地導通
• 緊急メンテナンスアクセス

低品質の屋上設置では、依然として不適切なケーブル管理が驚くほど一般的です。

ケーブルの配線が緩んでいると、最終的に次のような問題が発生する可能性があります。

• 紫外線ダメージ
• 絶縁摩耗
• 水への暴露
• コネクタの故障

プロの EPC 設置業者は通常、ケーブル トレイ、耐紫外線クリップ、高架配線パスを取り付けシステム自体に統合します。

強風と沿岸の屋上の課題: エンジニアリンググレードのバラストシステムがどのようにリスクを軽減するか

すべての屋上太陽光発電環境が同じように要求されるわけではありません。

沿岸地域や台風が発生しやすい市場では、内陸の風が弱い地域よりも屋上太陽光発電システムに大きなストレスがかかります。このようなプロジェクトでは、取り付け構造のエンジニアリング品質が特に重要になります。

ここで、低コストの実装サプライヤーとエンジニアリングに重点を置いたメーカーとの大きな違いが非常に明白になります。

屋上太陽光発電において耐風性が非常に重要な理由

地上設置型太陽光発電システムは、荷重を深い基礎に直接伝達します。屋上システムの動作は異なります。

平らな屋根では、太陽電池アレイは外部の空気の流れに完全にさらされますが、安定性のために主にバラストの重量と空気力学的制御に依存します。

強風の状況では、上昇圧力が急速に増加する可能性があります。

風向きが動的に変化するため、台風が発生するとさらなる課題が生じます。これは、屋上アレイでは次のような問題が発生する可能性があることを意味します。

• 負圧上昇
• 乱流の横荷重
• 振動疲労
• 不均一な圧力分布

構造設計に空気力学的最適化が欠けている場合、バラスト要件が過度に高くなります。

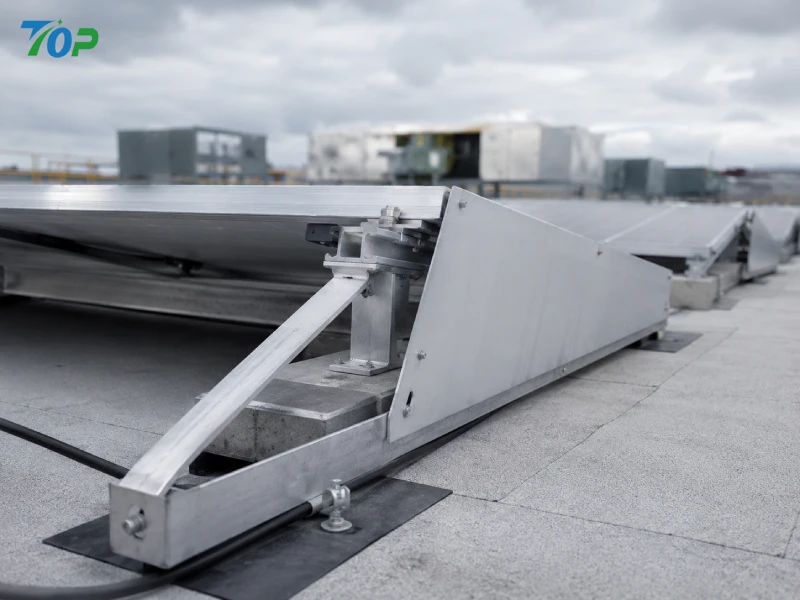

空気力学的ウィンドディフレクター設計

最新の非貫通型の屋上太陽光発電設置システムでは、空気の流れの挙動を改善するために後部風向ディフレクターが使用されることがよくあります。

これらのディフレクターの目的は、単なる装飾ではありません。それらの機能は、モジュールの下の乱気流を減らすことです。

適切な気流制御がないと、風によってソーラーパネルの下に強い吸引効果が生じ、揚力が劇的に増加する可能性があります。

適切に設計されたディフレクターは次のことに役立ちます。

• 後方乱気流を軽減
• 上昇圧力を下げる
• バラスト需要の減少
• 構造安定性の向上

一部の工学研究では、空力最適化によりバラスト要件が 20% 以上削減されましたが、実際の結果はプロジェクトの条件によって異なります。

低傾斜角の設計トレンド

古い屋上 PV システムの多くは、エネルギー生成を最大化するために比較的急な傾斜角を使用していました。

現在、商業用屋上デザインの優先順位は変わりつつあります。

多くの工業用屋上では、EPC 請負業者は現在、次のことを好んでいます。

• より低い傾斜角
• モジュール密度の向上
• 風への曝露の軽減
• バラスト重量の低減

この傾向は、東西の屋上太陽光発電レイアウトで特に顕著です。

低傾斜システムはモジュールあたりのピーク発電効率をわずかに低下させる可能性がありますが、多くの場合、より高い設置密度を可能にすることで屋上の総エネルギー生産を向上させます。

商用プロジェクトでは、通常、理論上のモジュールレベルの効率よりも、屋上全体の ROI の方が重要です。

海岸環境における耐食性

沿岸プロジェクトでは、腐食という別の大きな課題が生じます。

塩分を含んだ空気は、特に金属ファスナーや保護が不十分なスチール部品の材料の劣化を促進します。

高品質の屋上太陽光発電システムでは一般的に次のものが使用されるのはこのためです。

• AL6005-T5 アルミレール
• SUS304ステンレス金具
• アルマイト表面処理
• 耐食性コーティング

低品質のファスナーは、取り付け時には最初は許容できるように見えますが、湿気の多い塩水条件下でははるかに早く劣化します。

接続箇所の周囲で腐食が発生すると、長期的な構造の信頼性が急速に低下します。

強風の屋上プロジェクトで使用される実際の工学的対策

経験豊富な EPC 請負業者は通常、バラスト重量だけに依存するのではなく、複数のエンジニアリング戦略を同時に適用します。

典型的な補強アプローチには次のものがあります。

• 強化された周囲バラスト
• 追加のウインドディフレクター
• モジュールの傾斜角の減少
• 最適化された行間隔
• 強化されたレール接続
• 改良された構造ブレース

一部の沿岸プロジェクトでは、圧力分散をより適切に管理するために、エンジニアが屋上アレイを個別の空力ゾーンに分割することもあります。

商用の屋上太陽光発電システムが大型化し続けるにつれて、この種のプロジェクト固有のエンジニアリング最適化はますます重要になっています。

東西対南向きのバラストレイアウト: どちらの設計が優れていますか?

正しいアレイ レイアウトの選択は、屋上のパフォーマンス、バラストの需要、設置密度、プロジェクトの経済性に大きな影響を与えます。

商業用屋上の場合、最も一般的なアプローチは次の 2 つです。

• 南向きチルトシステム
• 東西低傾斜システム

どちらのアプローチも普遍的に優れているというわけではありません。最適な解決策は、プロジェクトの優先順位と屋上の状況によって異なります。

南向きレイアウトのメリット

南向きのアレイは、太陽光のピーク時間帯に太陽光への露出を最大限に高めるため、伝統的に商業用屋上 PV プロジェクトで主流を占めてきました。

利点は次のとおりです。

• より高いピーク発電出力
• 冬期生産実績が好調
• 使い慣れたエンジニアリング設計標準
• シンプルな電気計画

ただし、南向きのシステムには通常、次のものが必要です。

• より広い行間隔
• より高い傾斜角
• バラスト重量の増加
• より大きな風にさらされる

これらの制限は、スペースに制約のある商業用屋上ではより顕著になります。

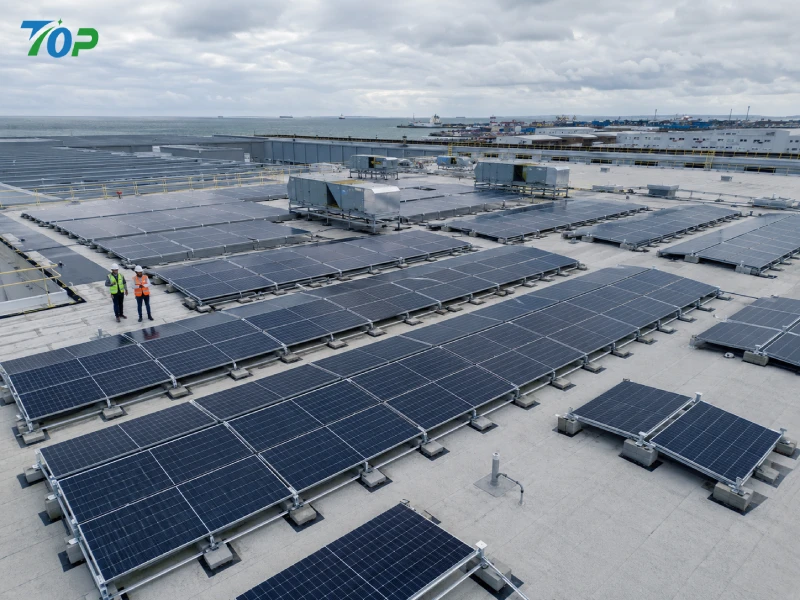

東西バラストレイアウトの利点

East-West システムは、商業用および産業用の大規模な屋上でますます人気が高まっています。

このレイアウトでは、比較的低い傾斜角でモジュールを背中合わせに配置します。

この設計には、いくつかの重要な利点があります。

• 屋上利用率の向上
• 行間シェーディングの軽減
• バラスト要件の低減
• 空力挙動の改善
• よりバランスのとれた毎日の電力出力

列の間隔を大幅に減らすことができるため、屋根に設置される総容量が増加することがよくあります。

物流センターや工場屋上の場合、これによりプロジェクト全体の経済性が大幅に向上します。

商業用屋上の ROI に関する考慮事項

実用規模の地上太陽光発電プロジェクトでは、多くの場合、個々のモジュールの出力を最大化することが主な目標となります。

商業用屋上の動作は異なります。

ほとんどの C&I 屋上プロジェクトは、モジュールの可用性ではなく、利用可能な屋根面積によって制限されます。

このため、EPC 請負業者は次のことをますます評価しています。

• 屋上の総発電量
• 設置密度
• 構造荷重効率
• 自家消費マッチング
• プロジェクトの回収期間

East-West システムは、これらのカテゴリ、特に日中の産業用電力消費プロファイルで優れたパフォーマンスを発揮することがよくあります。

現在、どのレイアウトがより一般的ですか?

現在の市場動向では、商業用大規模屋根への East-West バラストソーラーマウントシステムの採用が増えています。

これは特に次の場合に当てはまります。

• 倉庫屋上
• 配送センター
• 大規模な製造工場
• フラット物流施設

とはいえ、次のような場合には、南向きのシステムが依然として一般的です。

• 屋根面積も十分
• 最大ピーク生産量が優先されます
• 除雪は大切です
• 地域の電力料金は昼間の発電を優先する

最終的に、プロの屋上 PV 設計は、標準ソリューションをすべてのプロジェクトに適用するのではなく、エンジニアリング段階で両方のレイアウトを評価する必要があります。

B2Bバイヤーが確認すべき認証と材料基準

商用の屋上 PV プロジェクトでは、取り付け構造は継続的に屋外にさらされた状態で 20 年以上動作し続けることが予想されます。しかし、多くの調達決定は依然として主に短期的な価格比較に基づいて行われています。

経験豊富な EPC 請負業者は、このアプローチが後で高価になる可能性があることを知っています。

材料の品質、製造の一貫性、認証基準は、以下に直接影響します。

• 構造的信頼性
• 設置効率
• 長期耐食性
• メンテナンスの頻度
• プロジェクト保証のリスク

このため、エンジニアリングに重点を置いたバイヤーは通常、基本見積価格よりもはるかに高い評価をします。

材料の品質がライフサイクルコストに直接影響する理由

屋上の太陽光発電設置システムは、紫外線暴露、熱サイクル、雨水、風の振動、環境汚染のもとでも継続的に動作します。

劣悪な材料は、時間の経過とともに徐々に劣化するものの、短期間の設置検査には合格する可能性があります。

低品質のコンポーネントによって引き起こされる一般的な長期的な問題には次のものがあります。

• ファスナーの腐食
• レールの変形
• クランプ割れ
• 接続部の緩み
• ガルバニック腐食
• 早期の構造疲労

屋上の腐食が始まると、屋上へのアクセス自体に人件費と安全コストが発生するため、メンテナンスはさらに複雑になります。

このため、商用屋上プロジェクトでは、初期調達の節約だけではなく、ライフサイクルの価値がますます重視されています。

AL6005-T5アルミニウム合金の利点

AL6005-T5 アルミニウム合金は、構造性能と重量効率のバランスが優れているため、エンジニアリンググレードのバラスト太陽光発電設置システムに広く使用されています。

従来の炭素鋼構造と比較して、アルミニウムには屋上の設置にいくつかの利点があります。

• 輸送重量の軽減
• 屋上での取り扱いが容易に
• 強い耐食性
• 優れた機械的強度
• 屋外での長期耐久性

設置者にとって、構造コンポーネントの軽量化により設置速度が向上し、屋上展開時の作業員の疲労も軽減されます。

もう 1 つの重要な利点は、腐食挙動です。アルミニウムは自然に酸化物保護層を形成し、湿気の多い環境における屋外の長期安定性の向上に役立ちます。

これは、腐食にさらされることが著しく激しい沿岸工業プロジェクトで特に価値があります。

SUS304 ステンレス鋼のファスナーが重要な理由

留め具は屋上太陽光発電システムの中で最も小さなコンポーネントの 1 つですが、最も重要なコンポーネントの 1 つでもあります。

低グレードのボルトは、取り付け時には最初は同じに見えますが、長期的な性能は大幅に異なる場合があります。

SUS304 ステンレス鋼のハードウェアは、次のようなメリットがあるため、一般に好まれます。

• 優れた防錆性能
• 高い屋外耐久性
• 安定した機械的強度
• メンテナンスのリスクの軽減

商用の屋上プロジェクトでは、振動、熱膨張、風荷重により固定箇所に継続的にストレスがかかるため、接続の信頼性が非常に重要です。

時間の経過とともにファスナーが腐食したり緩んだりすると、構造の安定性が徐々に低下します。

沿岸施設の場合、プロジェクトによっては、環境暴露条件に応じて、より耐食性の高い材料にアップグレードする場合もあります。

国際商業用太陽光発電プロジェクトの主な認証

世界的な EPC 請負業者や販売代理店は、取り付けシステムのサプライヤーを承認する前に、国際的に認められた認定を求めることが増えています。

これらの認定は以下の検証に役立ちます。

• 製造品質管理
• 材料の一貫性
• 構造安全基準
• テストのコンプライアンス
• トレーサビリティシステム

国際的な太陽光発電プロジェクトで要求される一般的な認証には次のものがあります。

• TUV認証
• ISO9001品質管理
• SGS 材料試験
• CE準拠

多くの EPC 企業にとって、認証レビューは現在、サプライヤー認定手続きの標準的な部分となっています。

大規模な商業プロジェクトでは、ドキュメントの品質が価格設定とほぼ同じくらい調達の決定に影響を与える可能性があります。

製造トレーサビリティがなぜ重要になっているのか

屋上太陽光発電プロジェクトが大規模になり、技術的にも要求が厳しくなるにつれて、購入者は生産のトレーサビリティをますます求めています。

これには以下が含まれます:

• 材料バッチ記録
• 押出の品質管理
• 表面処理に関するドキュメント
• 機械試験レポート
• ファスナー調達の検証

専門メーカーは通常、最終検査のみに依存するのではなく、生産全体を通じて厳格な QC システムを維持します。

これは、複数の国にわたるマルチ MW プロジェクト パイプラインを管理する販売代理店や EPC 請負業者にとって特に重要です。

平屋根バラスト太陽光発電プロジェクトでよくある間違い

商用の屋上太陽光発電システムは過去 10 年間で大幅に改善されましたが、特に低コストのプロジェクトでは特に設置ミスが頻繁に発生します。

これらの問題の多くは、適切なエンジニアリング計画を立てることで回避可能です。

屋根の荷重制限の無視

最も重大な間違いの 1 つは、屋上の荷重制限を過小評価していることです。

バラストシステムは分散重量に依存しているため、設置業者は「屋根がおそらく耐えられるだろう」と考えることがあります。

これは専門的なエンジニアリングのアプローチではありません。

過負荷のリスクは、次の場合にさらに深刻になります。

• 建物が古い
• 構造図が不完全
• 以前の屋上の変更が存在する
• すでに水溜まりが発生している

一部の改修プロジェクトでは、設置計画がすでに完了した後に過剰なバラスト荷重により、高価な構造補強が必要になりました。

間違った風域計算

風荷重ミスは依然として、世界中で屋上太陽光発電の構造破損の最も一般的な原因の 1 つです。

インストーラーが次のような場合に問題が発生することがよくあります。

• 一般的なバラスト計算を使用する
• 屋根端の隆起ゾーンを無視する
• 局地的な風への影響を過小評価する
• 空力設計の最適化に失敗する

台風が発生しやすい地域では、比較的小さな設計上の計算ミスでも、非常に大きな揚力の差が生じる可能性があります。

プロの屋上 PV エンジニアリングは、以前の設置からの仮定をコピーするのではなく、常にプロジェクト固有の風力解析を使用する必要があります。

屋上の排水システムの詰まり

排水管の閉塞も、驚くほど一般的な問題です。

取り付けレイアウトが適切に計画されていないと、次のような障害が発生する可能性があります。

• 排水経路
• オーバーフローシステム
• メンテナンスアクセスルート

これにより、最終的には構造物の周囲に滞留水が蓄積する可能性があります。

長期的な貯蓄が加速する可能性があります。

• 屋根膜の経年劣化
• 漏れの発生
• 腐食
• 構造劣化

プロの EPC チームは通常、レイアウト設計を最終決定する前に屋上の排水動作を検査します。

低品質のファスナーの使用

ファスナーの品質の問題は、通常、取り付け直後には現れません。

代わりに、障害は次のような過程で数年かけて徐々に進行します。

• 腐食
• サーマルサイクリング
• 風振動
• 湿気への暴露

劣悪なハードウェアにより、最初は調達コストがわずかに削減される可能性がありますが、長期的なメンテナンス費用がその削減額をすぐに超える可能性があります。

エンジニアリンググレードの屋上太陽光発電システムの場合、ファスナーの品質を二次的な問題として扱うべきではありません。

不適切なケーブル管理計画

ケーブル管理の品質は、屋上での長期的な信頼性に大きく影響します。

配線が不十分だと、ケーブルが次のような影響を受ける可能性があります。

• 滞留水
• 紫外線
• 機械的摩耗
• 鋭い金属エッジ
• 動物の介入

専門的な設置では通常、以下が統合されています。

• 高架ケーブル配線
• 耐紫外線クリップ
• 専用ケーブルトレイ
• メンテナンスアクセスパスを明確にする

屋上のケーブル管理を適切に管理することで、将来の検査効率も向上します。

EPC請負業者がバラスト取り付け設計を最適化してプロジェクトコストを削減する方法

プロジェクトコストの削減は、必ずしも最も安価な取り付けシステムを購入することを意味するわけではありません。

商業用屋上太陽光発電では、エンジニアリングの最適化により、初期調達価格を低く設定するよりも長期的に大きな節約効果が得られることがよくあります。

MW あたりの設置時間の短縮

設置速度は EPC の収益性に直接影響します。

適切に設計された平屋根ソーラーバラスト設置システムにより、以下を削減できます。

• 屋根の下準備工事
• インストールの複雑さ
• 防水処理手順
• 労働要件

事前に組み立てられた構造コンポーネントにより、特に大規模な倉庫の屋上プロジェクトでの展開効率も向上します。

マルチ MW の商用設置の場合、設置効率をわずかに向上させるだけでも、有意義な労力の節約を実現できます。

防水修理費用の削減

屋根の雨漏りに関する紛争は、経済的だけでなく運営上も費用がかかります。

販売後の防水トラブルシューティングには次のことが含まれる場合があります。

• 追加の現場検査
• 屋根膜の補修
• 業務中断
• 顧客関係の損害

非貫通バラスト システムは、これらの長期負債を大幅に削減するのに役立ちます。

簡素化された物流とコンテナ積み込み

現代の屋上太陽光発電プロジェクトでは、物流の効率化がますます重視されています。

最適化された構造設計により、以下を削減できます。

• 出荷量
• コンテナ廃棄スペース
• マテリアルハンドリングの難しさ
• 現場での仕分け時間

国際出荷を管理するグローバル EPC 請負業者にとって、物流の最適化はプロジェクト全体のコスト管理に直接影響します。

標準化されたコンポーネントの在庫

標準化された在庫により運用の複雑さが軽減されるため、販売代理店や EPC 会社は、コンポーネントの互換性が高いシステムを好みます。

複数の屋上プロジェクトでユニバーサル クランプ、レール、構造アクセサリを使用すると、次の作業が簡素化されます。

• 倉庫管理
• スペアパーツの在庫
• 設置者のトレーニング
• 将来のメンテナンスサポート

これが、モジュール式バラスト取り付けシステムが大規模な商業展開で人気を集め続けている理由の 1 つです。

信頼できるバラストソーラーマウントメーカーの選び方

すべての太陽光発電設置サプライヤーが同じエンジニアリング レベルで業務を行っているわけではありません。

主に価格で競争するメーカーもあれば、長期的な構造信頼性と EPC プロジェクトのサポートに重点を置くメーカーもあります。

商業用の屋上プロジェクトでは、この違いが非常に重要になります。

エンジニアリング能力の評価

専門の取り付けメーカーは、基本的な製品図面以上のものを提供する必要があります。

エンジニアリング サポート機能には次のものが含まれます。

• 風荷重の計算
• 構造解析レポート
• プロジェクト固有のバラストの最適化
• CADレイアウト図
• BIM互換性
• 排水計画の推奨事項

多くの場合、強力なエンジニアリング サポートにより、設計段階と設置段階の両方でプロジェクトのリスクが大幅に軽減されます。

製造品質評価

生産の一貫性は設置品質に直接影響します。

押し出しの精度が低い、または穴の位置が不正確であると、次のような問題が発生する可能性があります。

• インストールの遅延
• 調整の問題
• ファスナーの応力の問題
• フィールド変更要件

専門メーカーは通常、次のメンテナンスを行っています。

• 厳しい押し出し公差
• 表面処理検査
• ファスナーの品質検証
• 材料トレーサビリティシステム

サプライチェーンの信頼性

商業用屋上太陽光発電では、配送の信頼性が非常に重要です。

建設スケジュールは、多くの場合、以下と緊密に調整されます。

• モジュールの納品
• インバータの設置
• 電気の下請け業者
• 屋根アクセス窓

取り付け構造物の納品が遅れると、EPC スケジュール全体に影響を及ぼす可能性があります。

このため、多くの海外バイヤーは現在次のように評価しています。

• 生産能力
• リードタイムの​​安定性
• 輸出経験
• 包装規格
• コンテナ積載の最適化

EPC請負業者がワンストップサプライヤーを好む理由

エンジニアリング会社、メーカー、物流プロバイダーを個別に管理すると、コミュニケーションが複雑になります。

ワンストップの太陽光発電設置サプライヤーは、以下の簡素化を支援します。

• 技術コミュニケーション
• エンジニアリングの改訂
• 調達調整
• 出荷管理
• アフターサポート

急速に進む商用屋上プロジェクトの場合、統合サポートにより実行効率が大幅に向上します。

世界的な EPC 請負業者が TopFence ソーラーマウントシステムを選ぶ理由

屋上太陽光発電プロジェクトが大規模になり、技術的にも要求が厳しくなるにつれて、EPC請負業者はエンジニアリング能力と安定した製造品質を兼ね備えたサプライヤーをますます好むようになりました。

TopFence は、純粋に理論的な構造モデルではなく、実際の設置条件に合わせて設計された商業用および産業用太陽光発電取り付けシステムに焦点を当てています。

エンジニアリングを重視した製品開発

現代の屋上プロジェクトでは、標準以上の取り付け金具が必要です。

TopFence バラスト太陽光発電設置システムは、以下の点に重点を置いて開発されています。

• 設置効率
• 耐風性の最適化
• 屋根の防水保護
• 構造安定性
• 屋外での長期耐久性

同社は、プロジェクトの安全性を維持しながら、不必要なバラストの需要を削減するために、空力性能を継続的に最適化しています。

高品質の材料基準

TopFence システムは一般的に以下を利用します。

• AL6005-T5アルミニウム合金
• SUS304ステンレス製ファスナー
• 耐食性表面処理
• 厳格な品質管理手順

これらの材料規格は、沿岸工業地帯を含む、要求の厳しい屋上環境における長期信頼性の向上に役立ちます。

カスタマイズされた構造エンジニアリングのサポート

商業用屋上プロジェクトが同じ条件に従うことはほとんどありません。

TopFence は、以下を含むプロジェクト指向のエンジニアリング支援を提供します。

• バラスト最適化解析
• 風荷重の計算
• CAD構造レイアウト
• コンテナ積み込み計画
• インストールに関する推奨事項

このサポートは、EPC 請負業者が設置の不確実性を軽減しながらプロジェクトの効率を向上させるのに役立ちます。

EPCおよび代理店向けのグローバルな供給能力

販売代理店や大規模な EPC 請負業者にとって、供給の安定性は非常に重要です。

TopFence は以下をサポートします。

• 商業用の大量注文
• OEM/ODM協力
• 国際的なプロジェクトの実施
• 最適化された梱包ソリューション
• 大規模な屋上展開のサポート

商業用屋上太陽光発電が世界的に拡大し続ける中、長期的なプロジェクトの成功には、エンジニアリングに重点を置いた取り付けソリューションがますます重要になっています。

FAQ — 平屋根用ソーラーバラスト設置システム

Q1.平らな屋根に穴を開けずにソーラーパネルを設置できますか?

はい。平屋根ソーラーバラスト取り付けシステムにより、屋根膜を貫通せずに太陽光発電モジュールを設置できます。この構造はアンカーボルトの代わりにバラスト重量と空気力学的安定性を使用します。

Q2.通常、どのくらいのバラスト重量が必要ですか?

バラストの要件は、風速、建物の高さ、屋根の露出、傾斜角度、および地域の技術基準によって異なります。屋根上の状況は大きく異なるため、プロジェクトごとに専門的な構造計算が必要です。

Q3.バラスト取り付けシステムは台風地域でも安全ですか?

エンジニアリンググレードのバラストシステムは、正しく設計されていれば、強風地域でも安全に動作します。台風が発生しやすい地域では、風洞の最適化、空力ディフレクター、エッジゾーンの補強、適切なバラスト計算が不可欠です。

Q4.バラストシステムは屋根の膜を損傷しますか?

適切に設計されたシステムでは、EPDM ゴム製保護パッドを使用して、直接的な圧力と摩擦による損傷を軽減します。貫通システムと比較して、バラスト構造は一般に防水リスクがはるかに低くなります。

バラスト太陽光発電設置システムに適している屋根のタイプはどれですか?

バラストシステムは一般的に次の用途に使用されます。

• コンクリート陸屋根
• TPO膜屋根
• PVC屋根
• EPDM屋根
• アスファルト平屋根

ただし、設置前に必ず構造荷重評価が必要です。

なぜ東西レイアウトが人気になっているのでしょうか?

東西レイアウトでは、屋上の利用率が向上し、列の間隔が減り、多くの場合バラストの需要が減ります。多くの商業用屋上では、総エネルギー密度が向上し、プロジェクトの ROI が向上します。

結論

商業用屋上太陽光発電業界は急速に進化しており、それに伴って搭載システムへの期待も変化しています。

今日、平屋根ソーラーバラスト設置システムは、もはや単なる「ドリル不要の代替手段」とは見なされません。これは、以下に焦点を当てた包括的なエンジニアリング ソリューションとなっています。

• 屋根の防水保護
• 設置効率
• 耐風性の最適化
• 長期的な構造信頼性
• ライフサイクルコストの削減

EPC 請負業者にとって、適切なバラスト ソーラー ラック システムを選択することで、プロジェクトのリスクを大幅に軽減しながら、建設効率と顧客満足度を向上させることができます。

販売代理店や商業ビルの所有者にとって、エンジニアリンググレードの取り付けシステムは、より強力な長期運用安定性を提供し、太陽光発電プロジェクトのライフサイクル全体にわたってメンテナンスの負担を軽減します。

屋上太陽光発電の導入が世界中の工場、倉庫、物流センター、産業施設に拡大し続けるにつれ、専門的に設計された非貫通設置システムは商用太陽光発電インフラにおいてますます重要な役割を果たすことになるでしょう。

次の屋上太陽光発電プロジェクトにエンジニアリンググレードのバラストソーラーマウントソリューションが必要ですか?

TopFence は、世界中の EPC 請負業者、販売代理店、商用 PV 開発者向けに、カスタマイズされた非貫通型の屋上太陽光発電設置ソリューションを提供しています。

サポート サービスには次のものが含まれます。

• プロジェクト固有のバラストの最適化
• 風荷重計算のサポート
• CADレイアウト図
• OEM/ODM製造
• コンテナ積載の最適化
• グローバル物流コーディネーション
• 技術エンジニアリングに関するコンサルティング

倉庫の屋上設置、産業工場の太陽光発電プロジェクト、または大規模な商業用太陽光発電の導入を計画している場合でも、信頼できるエンジニアリング パートナーを選択することで、長期的なプロジェクトのパフォーマンスに大きな違いをもたらすことができます。
