DIN 912 フランジナット付きボルト

Topfencesolar は、中国のアモイに拠点を置く工場、フランジナット付き DIN 912 ボルトのトップサプライヤーです。レール固定、クランプ固定、フック取り付けなどの特殊な太陽光発電設置用に、さまざまなサイズと直径のモデルをカスタマイズできます。ステンレス鋼素材は太陽光発電設置構造にとって安定性と耐久性があり、ほとんどの EPC 会社、ブラケット販売会社、建設会社に高く評価されています。
ブランド名:トップフェンスソーラー
製品素材:グレード8.8の表面処理
製品機能:付属品を固定する
耐用年数:25歳以上

お問い合わせを送信

製品説明

中国の専門メーカーおよびサプライヤーとして、Xiamen Topfencesolar が製造したフランジナット付き DIN 912 ボルトは、ソーラーブラケットシステムの固定および接続部品用に特別に設計されています。ゆるみ止め、防水、構造圧力分散などの機能を備えています。

仕様

標準レベル: グレード 6.8-8.8

材質: 炭素鋼

サイズ: M8、M10 およびより大きなオプションも利用可能です。

長さ：メートル法10mm～3000mm、またはインチ3/8インチ～12フィート

表面処理：白亜鉛、黒亜鉛

その他の処理: プレーン、四三酸化鉄、HDG、ダクロメント、

ニッケルメッキなど

ヘッド: フランジ、六角、丸、T 形など

ナット：六角フランジ頭

ボルトタイプ: 六角フランジヘッド

付属品：ワッシャー、材質プラスチック

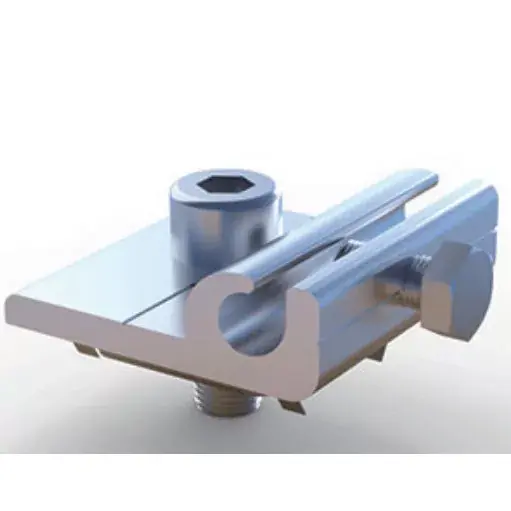

機能: シールボルト、ソーラークランプ、ソーラーレールなどの固定

フランジナット付き DIN 912 ボルトは、ブラケットの接続を締め付けるためにソーラーパネル設置プロジェクトで頻繁に使用されます。頭部は円筒形で六角穴が開いており、六角レンチで締め付け・分解が簡単に行えます。ボルトロッドにはねじが切られており、ナットと嵌合することにより、2つ以上の部品を強固に結合できます。

ソーラーシステムは、風、太陽、雨、その他の複雑な自然環境に長期間耐える必要があります。当社の高品質ボルトとナットは、より信頼性の高い接続強度と安定性を提供し、さまざまな作業条件下でソーラーパネルモジュールとブラケットが緩んだり脱落したりしないことを保証します。

DIN 912 Bolt with Flange Nut

特徴	DIN 912 フランジナット付きボルト	標準ナット
耐振動性	鋸歯状のフランジが表面に食い込み、風や天候の振動による緩みを防ぎます。	追加のロックワッシャーまたはスレッドロッカーが必要です
防水加工	統合された EPDM ワッシャーオプションで耐候性シールを作成	密閉性がないため水が浸入しやすい
設置効率	組み立て済みの設計で簡単に設置可能	複数の部品が必要です (ナット+ワッシャー+ロックワッシャー)
負荷分散	幅広フランジベースによりクランプ力を分散（薄いレール材を保護）	集中した圧力によりアルミレールが変形する可能性があります
耐食性	過酷な環境向けの 304/316 ステンレス鋼のオプション	指定のない限り、通常は普通の炭素鋼
盗難防止	多くのデザインでは取り外しに特別なツールが必要です	標準的な六角形状で簡単に取り外し可能
長期保守	25 年以上のシステム寿命にわたってクランプ力を維持

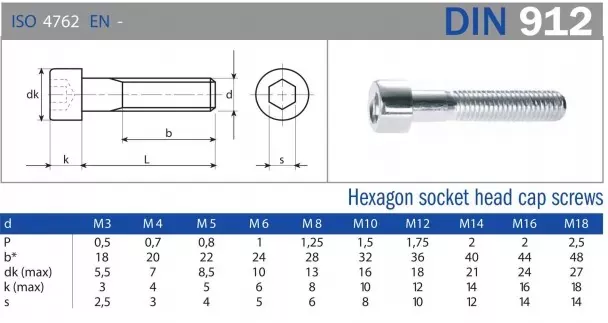

PV取付寸法設計図のレギュラーフランジナット仕様（以下は共通寸法詳細、単位：mm）

DIN 912 Bolt with Flange Nut

呼び径(d)	ピッチ	b	dk(最大)	K(最大)	S
M3	0.5	18	5.5	3	2.5
M4	0.7	20	7	4	3
M5	0.8	22	8.5	5	4
M6	1	24	10	6	5
M8	1.25	28	13	8	6
M10	1.5	32	16	10	8
M12	1.75	36	18	12	10
M16	2	44	24	16	14
M18	2.5	48	27	18	14
