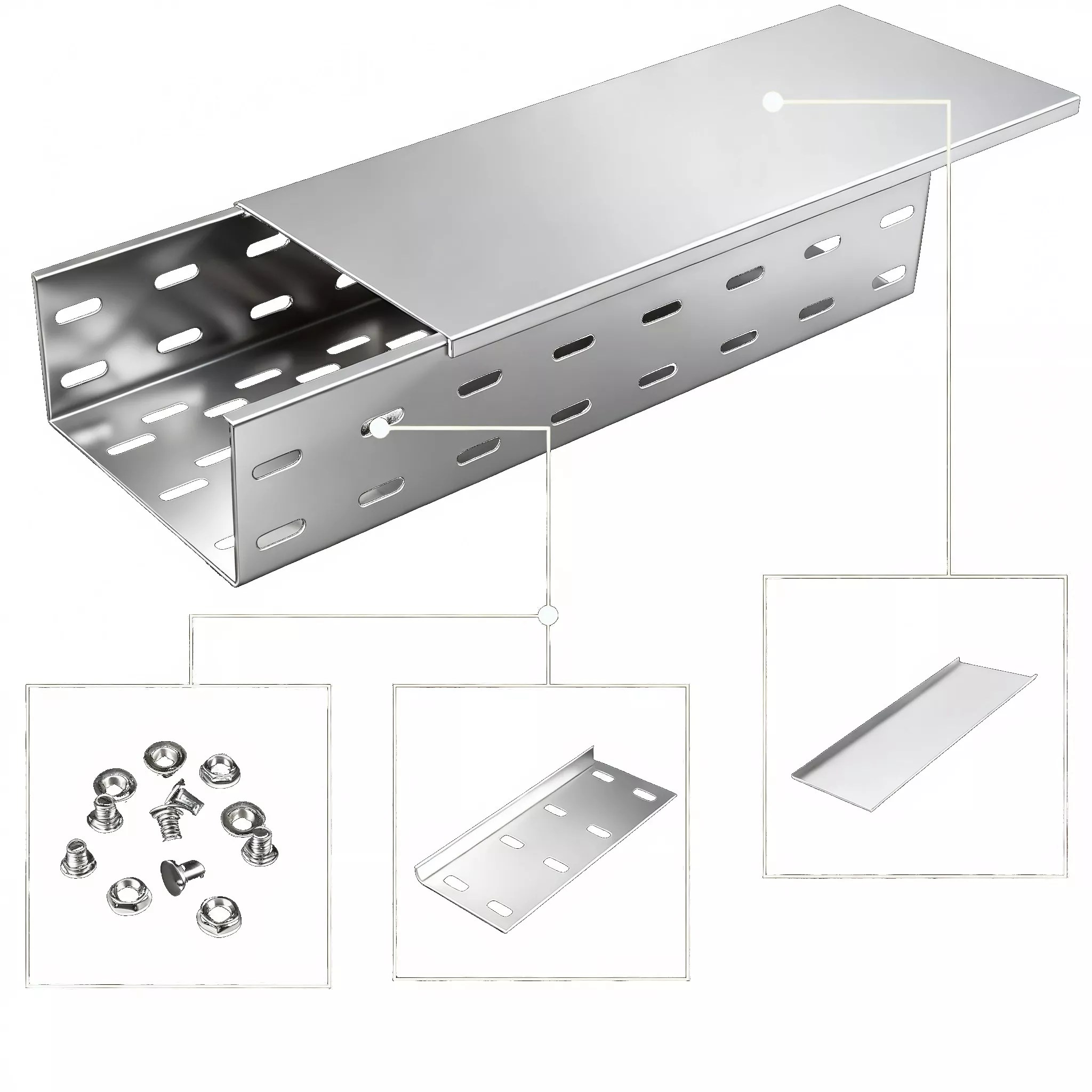

ケーブル管理トレイ スチール ケーブル トレイ

ケーブル管理トレイ スチール ケーブル トレイには 2 つの機能的な用途があります。まず、ケーブルをきちんと美しく管理します。スロット付きのデザインにより、通気性と放熱性が向上します。 2つ目は、歩道として利用できることです。 ZAM 材料は非常に耐久性があり、屋根への設置、清掃、メンテナンスが容易です。それは太陽系において重要な役割を果たします。

技術的パラメータ

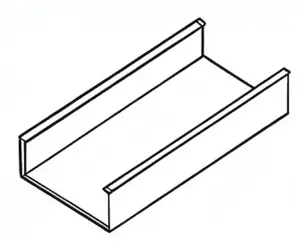

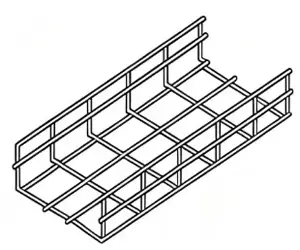

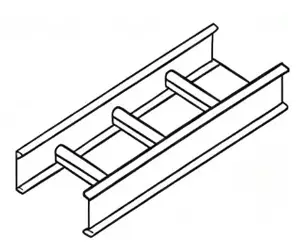

ケーブルトレイの種類

特徴と利点

1. ZAM トレイ ケーブルは、優れた耐久性、長寿命、頑丈な素材を備えているため、ケーブルの取り扱いやメンテナンスを頻繁に行うお客様に適しています。

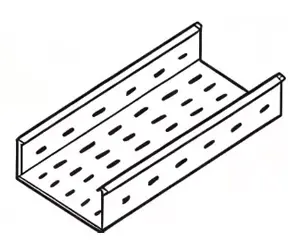

2.放熱性に優れ、穴あきデザインによりケーブルの熱を効果的に放散します。

3. 柔軟で操作が簡単なので、現場での複雑なケーブルレイアウトの調整が容易です。

4.ソーラールーフケーブルトレイは、一般的な屋内環境や産業作業場など、幅広い用途に適しています。

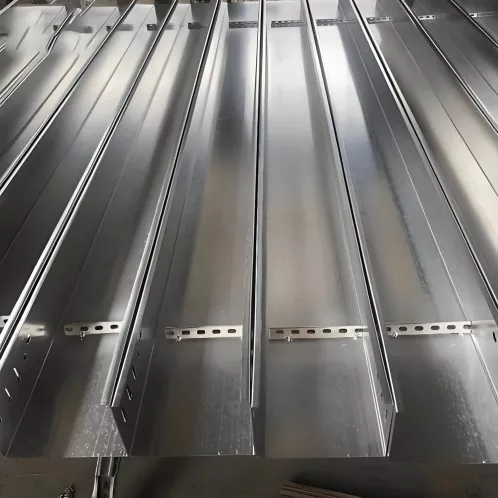

メイントラフケーブルトレイの長さはカスタマイズ可能で、厚さは1.2、1.5、1.8mmから通常で、実際の現場のケーブル荷重をサポートするためにさまざまな強度を備えています。

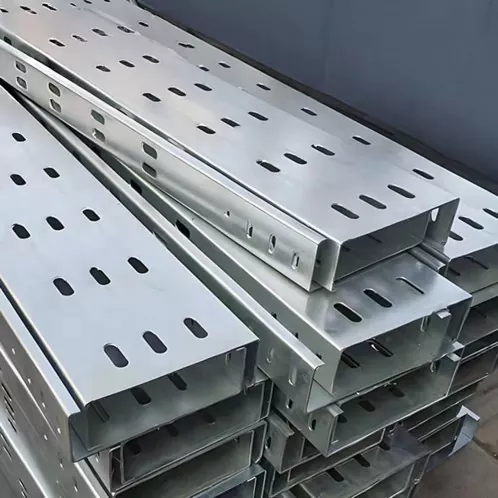

また、ケーブル トレイの穴により、発電所の稼働中および電気の負荷中に負荷がかかった AC/DC ソーラー ケーブルが加熱した場合に熱放散が向上します。

ケーブル トレイのカバーは、ケーブルを埃、汚れ、雨による損傷などから守ります。ケーブル管理の保護を強化します。

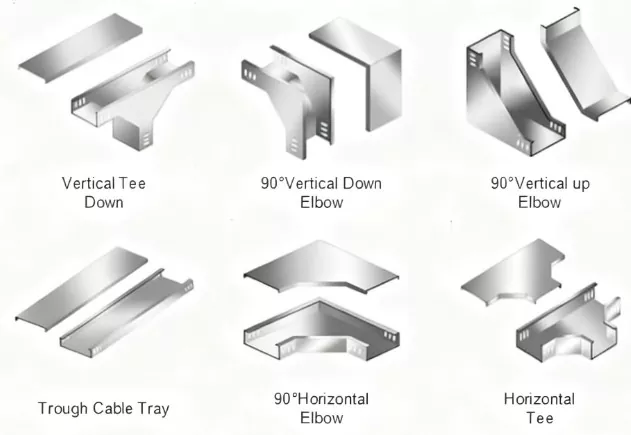

さまざまなエッジを持つ利用可能な形状オプション。

システム構築に関連するその他の製品については。

粗いケーブル トレイは、必要な実際の現場に応じてカスタマイズできます。

ケーブルトレイの選び方は？

ケーブル トレイの選択は、実際のサイトの状況に基づいて行う必要があります。

アプリケーションの実際の環境、AC/DC ソーラー ケーブルのレイアウトと負荷。

ケーブルトレイの取り付け方法は?

ステップ 1: 電動ドリルツール、測定器、水準器、安全手袋などの工具を準備します。

ステップ 2: ケーブルのレイアウトをチェックし、尖った経路で長さを確認し、それに応じてケーブル トレイを切断します。

ステップ 3: サポートとブラケットを使用してケーブル トレイを太陽光発電構造物または屋根構造物に取り付けます。また、サポートの間隔を確保し、ケーブル荷重に対する強度と安全性を確保してください。

ステップ 4: コネクタ付きケーブル トレイの取り付け

Topfencesolar に適合するアクセサリとコネクタを使用して、ケーブル トレイを必要な長さと形状に接続します。

ネジ、ナット、ブラケットで固定されているケーブル トレイを持ち上げます。

ステップ 5: ケーブル トレイが同じレベルにあることを確認し、固定と安定性をチェックします。

ステップ 6: ケーブル トレイを通してソーラー ケーブルを配置し、ケーブルを安全に保つためにケーブル トレイ カバーを覆います。

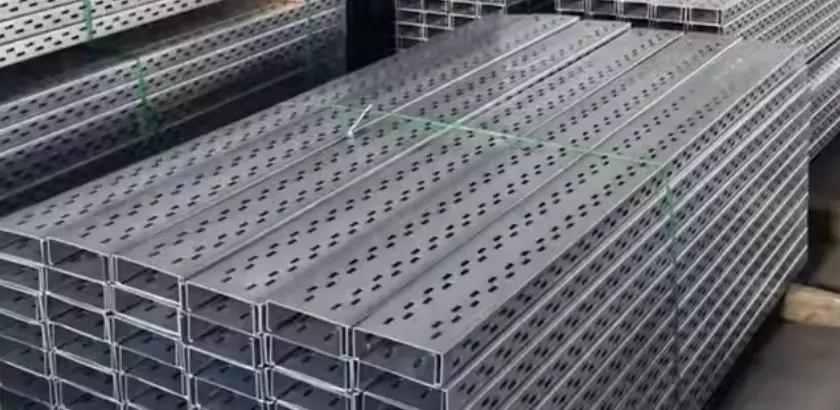

パッケージ：

高い輸送保護を実現する木製パレットまたは鉄製パレット。

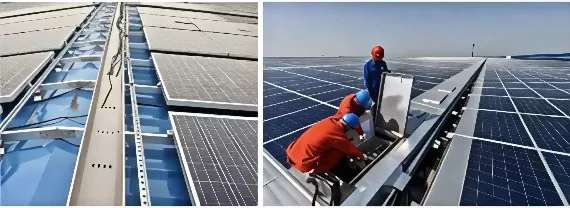

応用事例
