多くの場合、ケーブル管理はシステムの寿命にとって非常に重要です。ソーラー ケーブルは高電圧の DC 電流を流し、数十年にわたって異常気象にさらされます。

屋根面にケーブルを放置すると安全上危険です。 Topfencesolar ブランドのソーラー アルミニウム ケーブル トレイは、ソーラー ケーブル配線用の専用ハイウェイを提供します。

物理的保護:トレイは屋根の鋭い端からの損傷を防ぎ、太陽光発電システムの安全な稼働を維持します。

熱放散:穴付きケーブルトレイはケーブルの通気性に優れたデザインです。この特別な設計により、抵抗と熱の蓄積が効果的に低減される可能性があります。

ソーラーケーブルに特化した設計

太陽光発電ケーブルは二重絶縁されており、太いのが特徴です。曲げ半径と重量を考慮したサポート システムが必要です。

ケーブルトレイの材料、つまり重いヒートシンクとして機能する亜鉛メッキ鋼板を指しますが、アルミニウムは太陽光発電に最も理想的な材料です。

耐食性: 自然に保護酸化層を形成するため、屋外での暴露に最適です。

軽量: 屋根構造にかかる静荷重を軽減します。

非磁性: 高電流アプリケーションにおける磁気誘導による電力損失を最小限に抑えます。

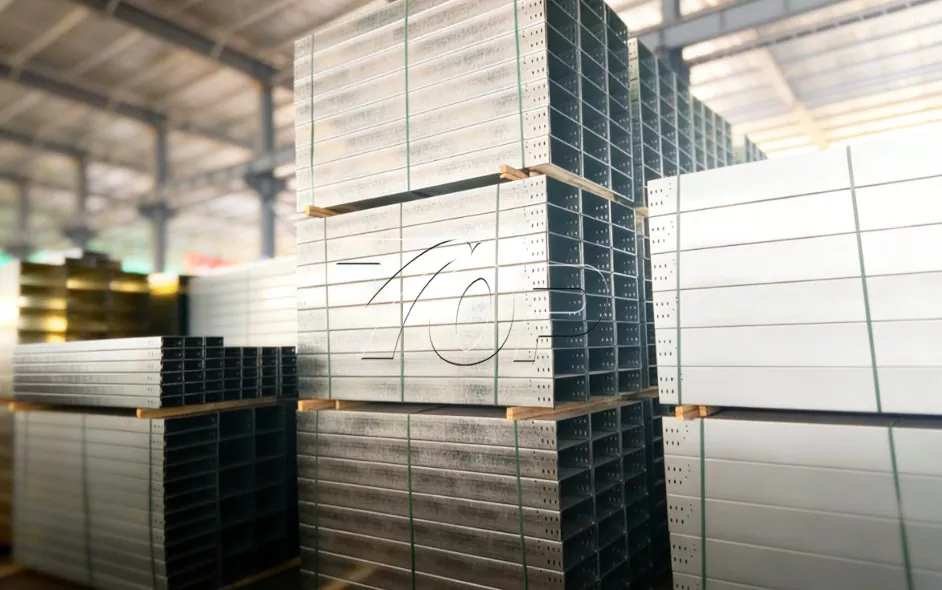

利用可能なケーブル トレイのタイプ

お客様の特定の設置環境に合わせて、次の 3 つの異なる構成を提供します。

1. ラダー型ケーブルトレイ

長いスパンの配線や重いフィーダー ケーブルに適しています。

特徴: オープンラングは、ハイアンプケーブルを冷却するために最大のエアフローを提供します。

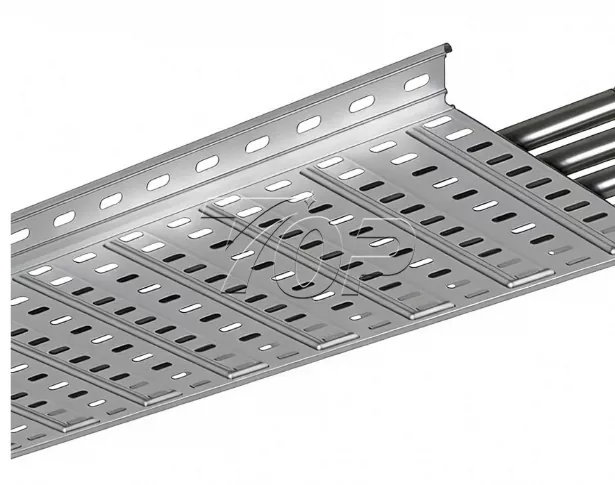

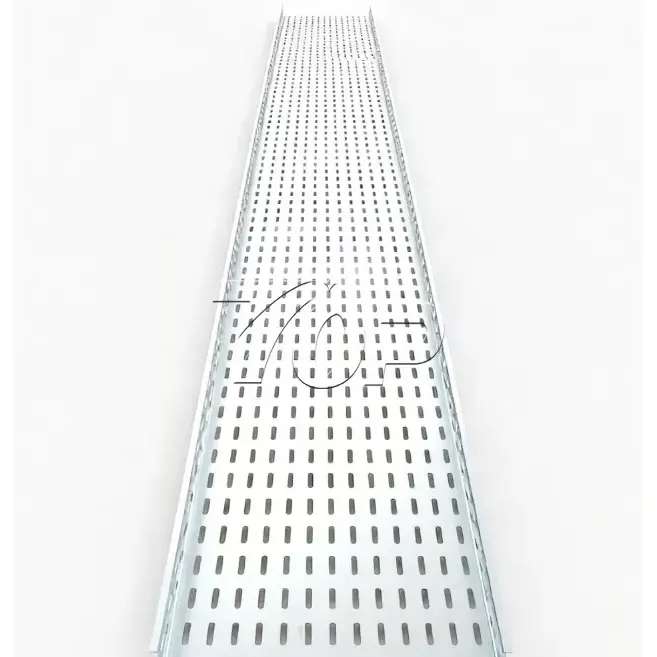

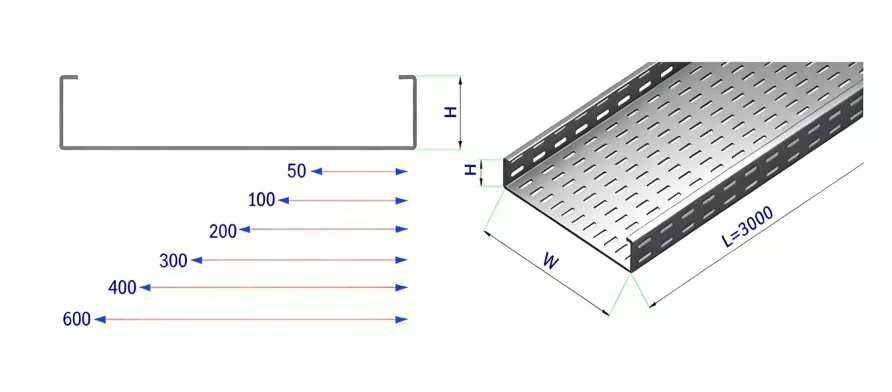

2. 穴あきケーブルトレイ

用途: 底面保護が必要な商業用屋上。

利点: 通気性のある底部スロットにより排水が可能になり、屋根の凹凸からケーブルを保護します。

3. ワイヤーメッシュケーブルトレイ

複数のターンとドロップを伴う複雑なルーティング用に特別に設計されています。

特徴: 柔軟性が高い。現場で切断したり曲げたりして、障害物を簡単に乗り越えることができます。

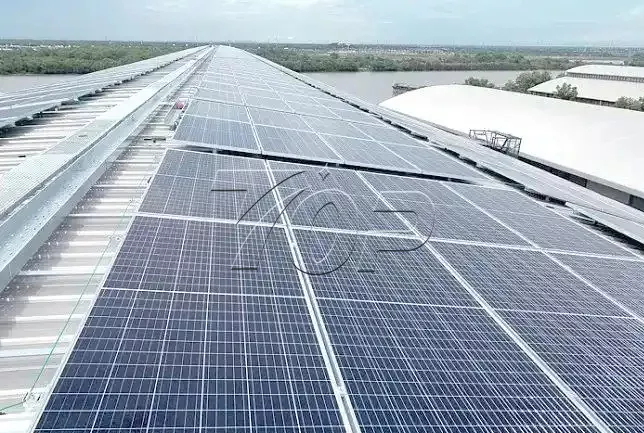

ケーブル トレイはどのように機能しますか?

屋根面全体にケーブルを垂らすのではなく、トレイは取り付けポイント間の距離全体に広がります。

ケーブルの重量をラック構造または屋根の付属品に伝達し、ワイヤを高い位置に保ちます。これにより、暴風雨の際にケーブルが水たまりに沈むことがなくなり、メンテナンス チームが後で簡単に回路をトレースできるようにケーブルが整理された状態に保たれます。

ケーブル トレイの取り付け方法は?

Topfencesolar の正確な設計により、設置はシンプル、簡単、迅速に行えます。屋上のアルミニウム システムの一般的なワークフローは次のとおりです。

ステップ 1:ルートをマップします。ただドリルを始めないでください。アレイからインバーターまでのパスを計画します。トレイ自体でパネルを遮光しないでください。

ステップ 2:ブラケットを取り付けます。トレイを屋根から持ち上げる必要があります。取り付け脚を取り付けるか、トレイをソーラーレールに直接接続します。

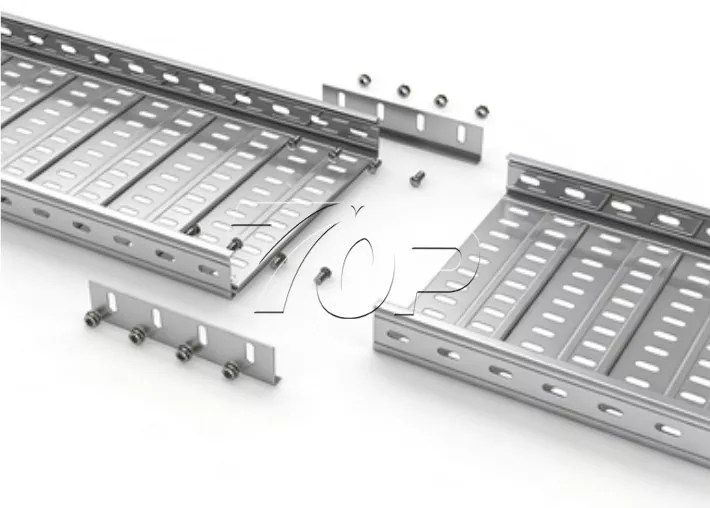

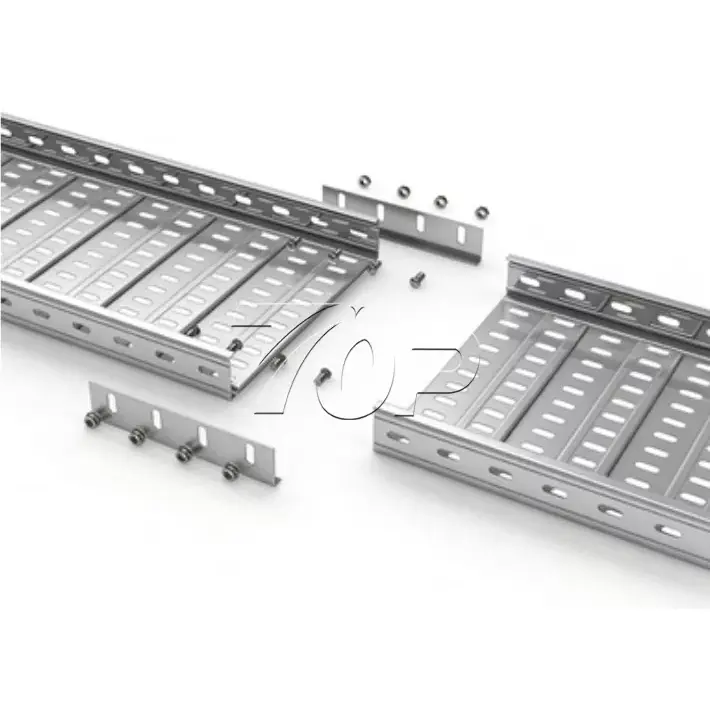

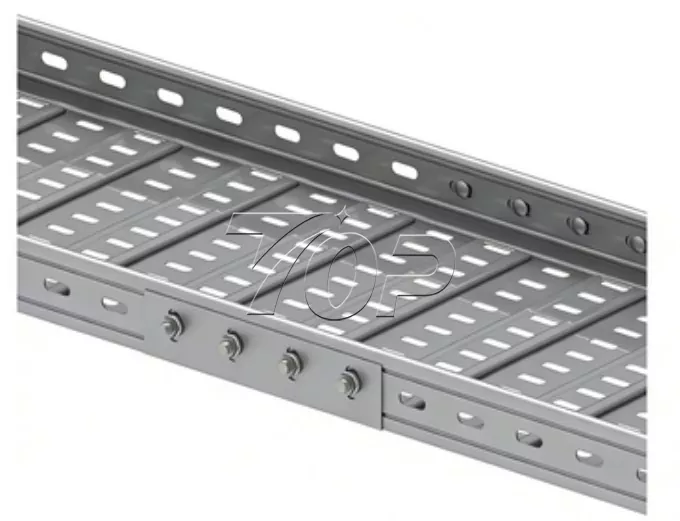

ステップ 3:セクションを接続します。スプライス プレートを使用して、2 つの長さのトレイを結合します。熱膨張を考慮してセクション間に小さな隙間を残します。アルミニウムは高温になると膨張するため、隙間なくボルトを締めすぎると、トレイが歪む可能性があります。

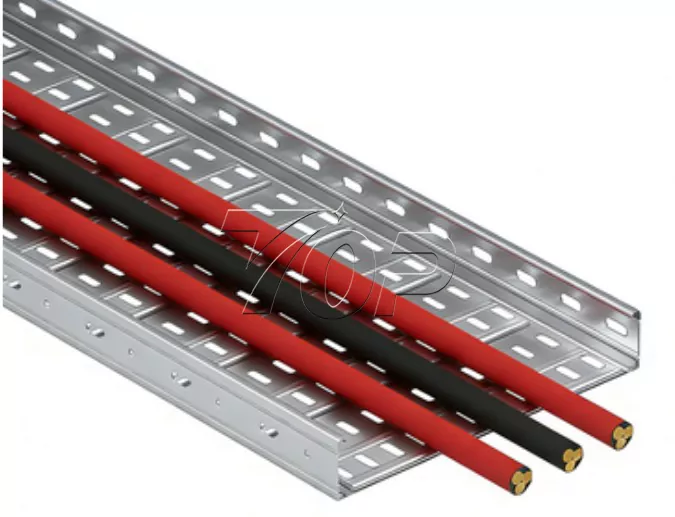

ステップ 4:ケーブルを敷設します。ケーブルをトレイに置きます。あまりきつく引っ張らないでください。 UV 定格ケーブル タイまたはアルミニウム ケーブル クリートを使用して、数フィートごとに固定します。

ステップ5:接地。 トレイは金属製ですので、接地する必要があります。電気的導通を確保するには、スプライス プレート全体にジャンパを接続してください。
