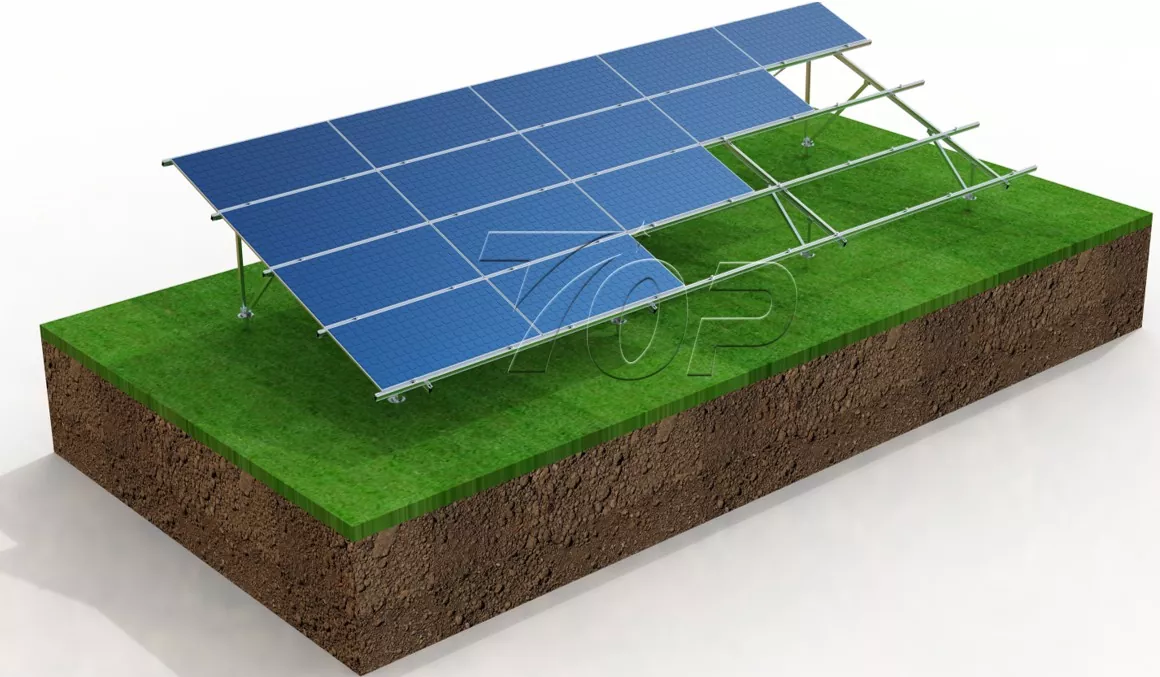

アルミニウム地面ソーラーマウントシステム

中国の専門メーカーおよびサプライヤーとして、Topfencesolar は最大耐風性を備えたアルミニウム地上ソーラー設置システムの設計を行っています。 60 m/s および最大耐積雪量。 1.4kN。

耐食性や防錆性の結果はどうですか？

当社システムの柱、梁、後力、レールの主要材料はAl6005-T5/T6アルミニウムを使用しており、10μm以上の表面処理により耐食性に優れています。陽極酸化処理により、過酷な環境でも長期にわたる耐久性が保証されます。

当社の締結システムのファスナーは下記の防食効果に優れたSUS304を使用しております。

完全な W タイプ地上ソーラー取り付けブラケットの設計は、25 年以上の耐用年数と 10 年間の保証に基づいています。

構造組成

ベース/H柱コネクタ/レール/レールコネクタ/ビーム/ボルト/ナット/ネジ/ワッシャー/

アンカーなど

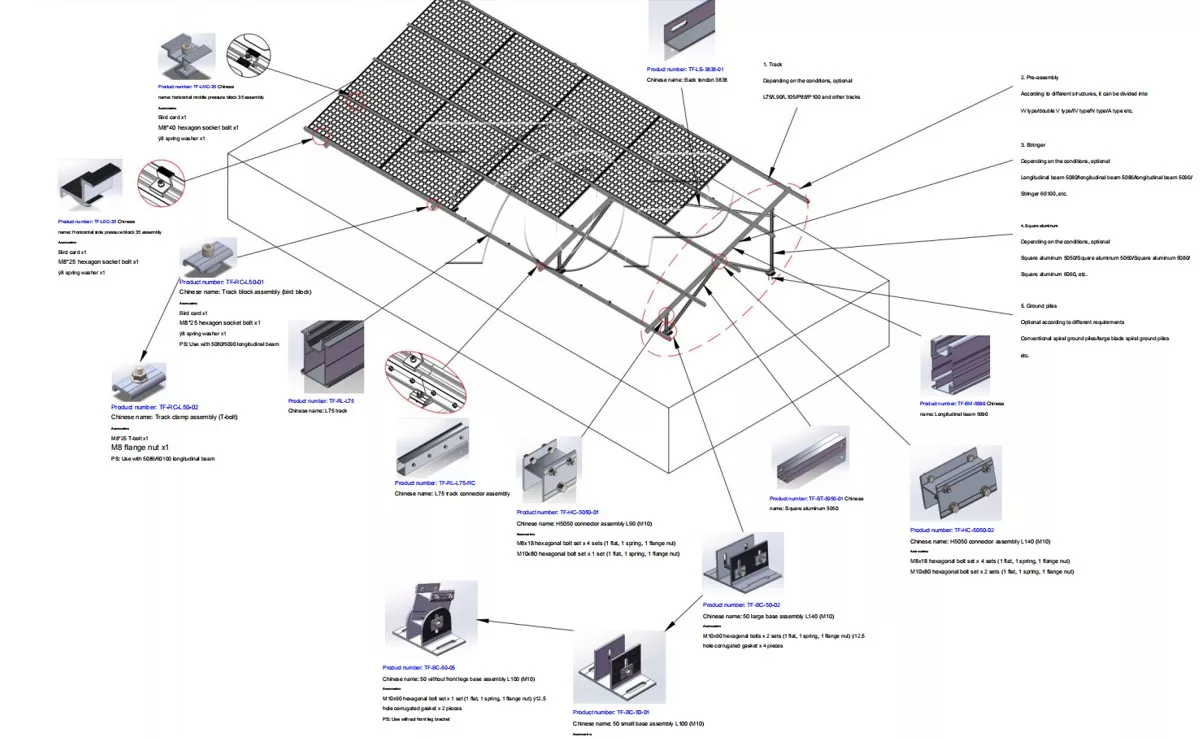

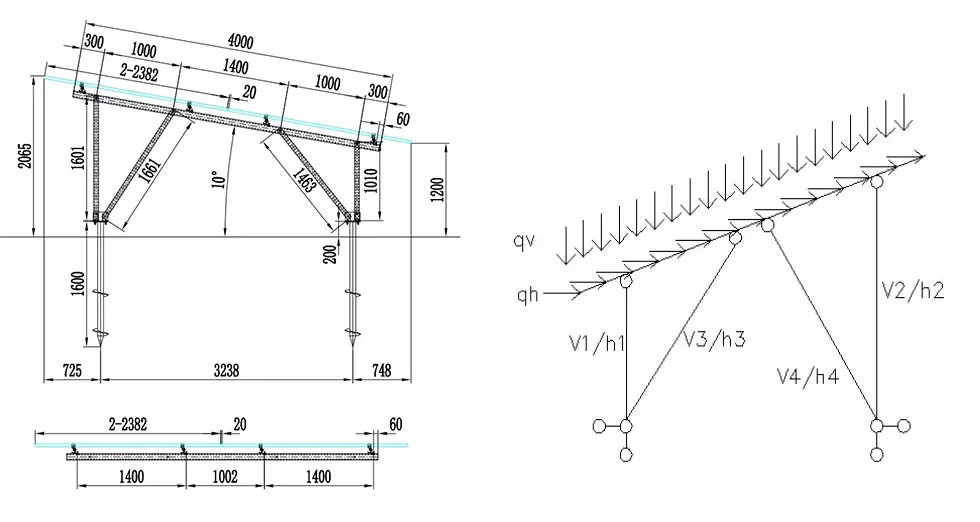

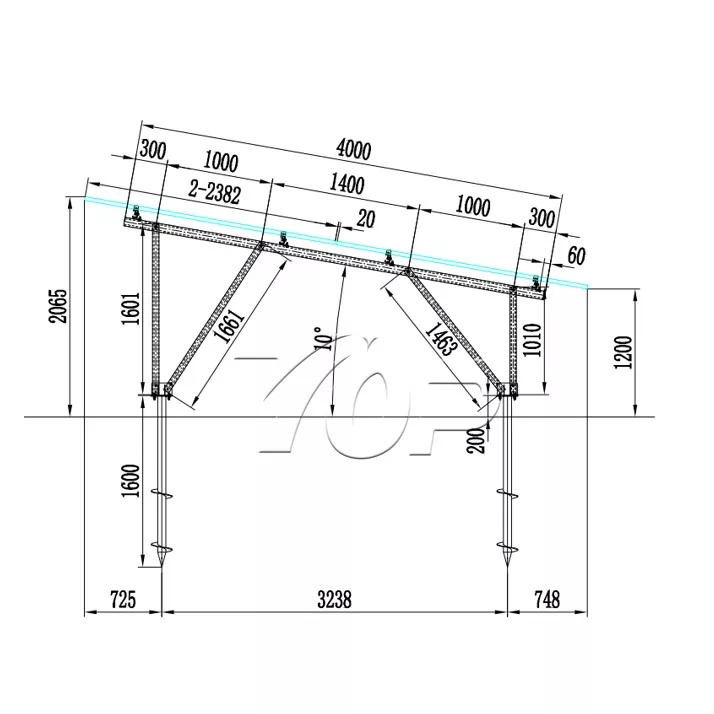

以下は、参考用のシステム図設計の完全な 1 セットです。

太陽系を支えるための正しい基礎を選択するにはどうすればよいですか?

さまざまな基礎の種類に基づいて、適切な設置方法を選択する必要があります。

のような：

コンクリート基礎

アースネジ基礎

杭打ち基礎

耐久性のあるアルミニウム地上設置型ソーラーラッキングシステムは、主に土壌支持力の要件について考慮されています。

傾斜適応

腐食防止

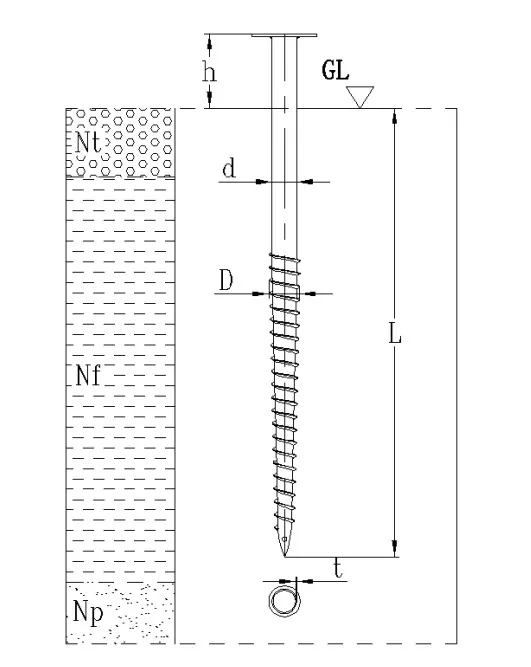

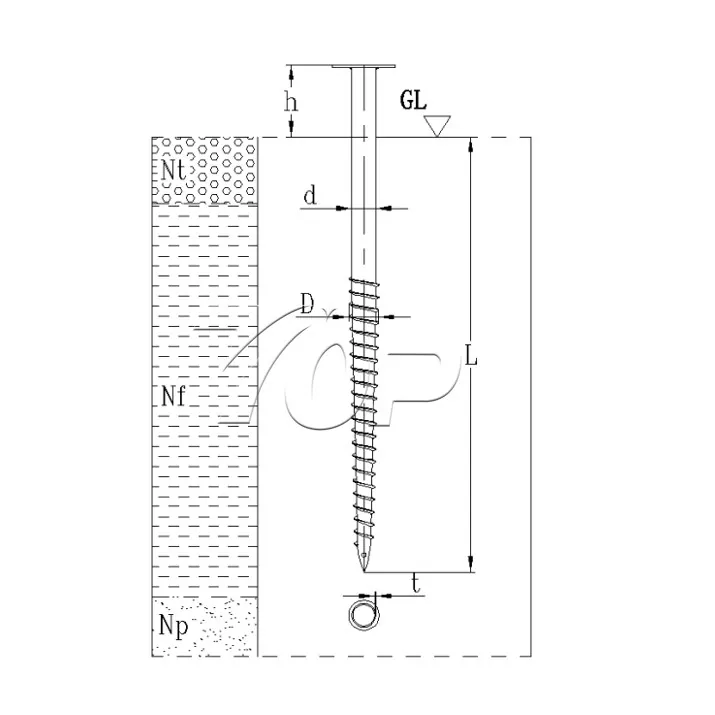

ヘリカルパイルを例に挙げます。

専門家の選択については、Topfencesolar エンジニア チームにお問い合わせください。

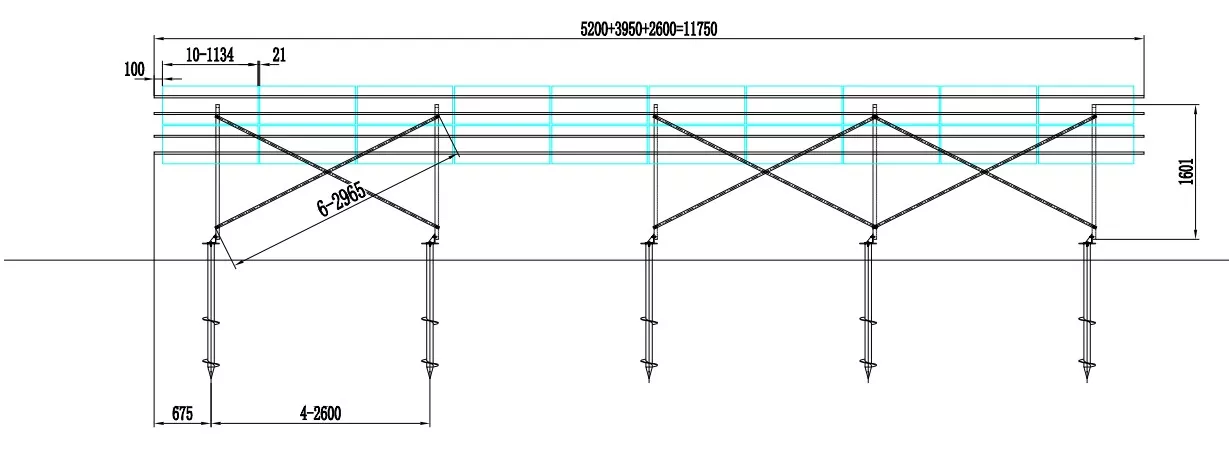

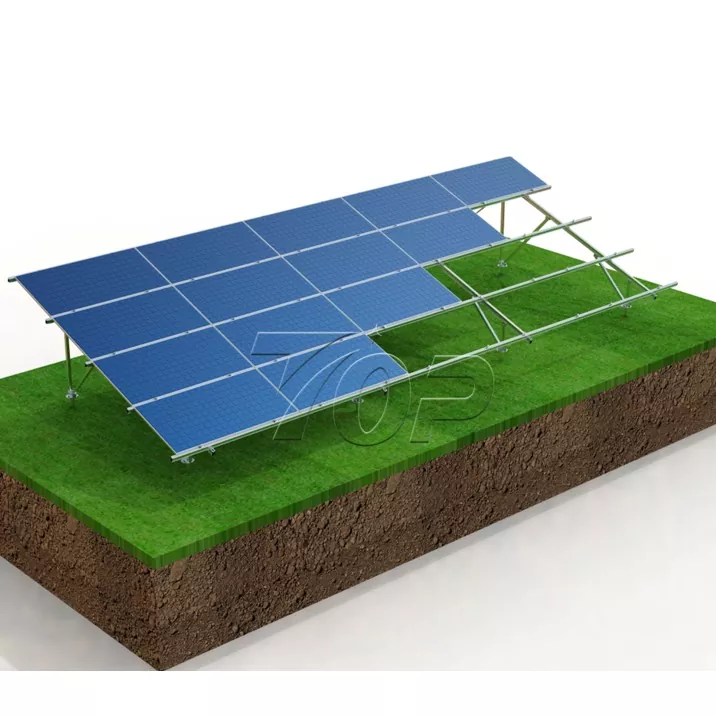

ソーラーパネルの配列レイアウトは、景観の広さと敷地の状況によって決まります。

普通に考えられるのは

2(行)* 10-24(列) 、正確なものはサイトに基づいて設計されます。

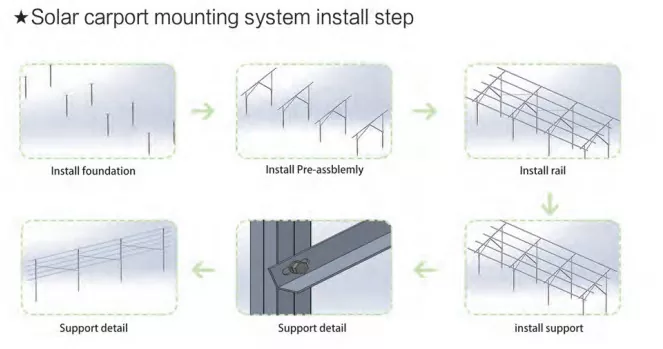

インストールの指示:

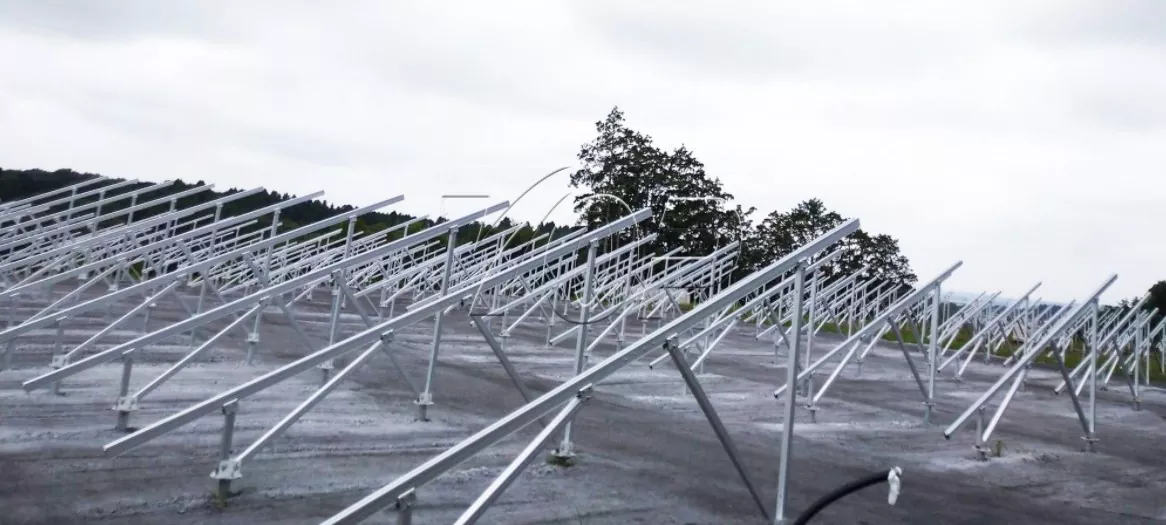

実際のケースの写真を参考にします。
